技术摘要：
本发明公开了一种狭窄空间下的电抗器检修装置及其检修方法，包括跨越设置于两个纵向阀层框架之间的第一转运组件和第二转运组件、以及沿横向设置的第三转运组件，第三转运组件与第一转运组件和第二转运组件分别在水平表面内具有投影交叉点，以及，纵向阀层框架分为位于  全部
背景技术：
电抗器是换流阀重要的元器件之一，在高压下长期运行存在损坏风险，运维过程 中需着重考虑其检修方法。目前常规的检修方法大多采用单根H型材配合手拉葫芦完成，此 方法能够满足内部空间较大的阀塔中电抗器的检修要求，但对于内部空间狭窄的阀塔，由 于结构紧凑，电抗器往往靠近边缘安装，此时采用单根H型材运出电抗器会与绝缘子发生干 涉。因此，迫切需要开发新的检修装置和检修方法，以满足结构紧凑、内部空间狭窄的换流 阀阀塔中电抗器的检修需求。
技术实现要素：

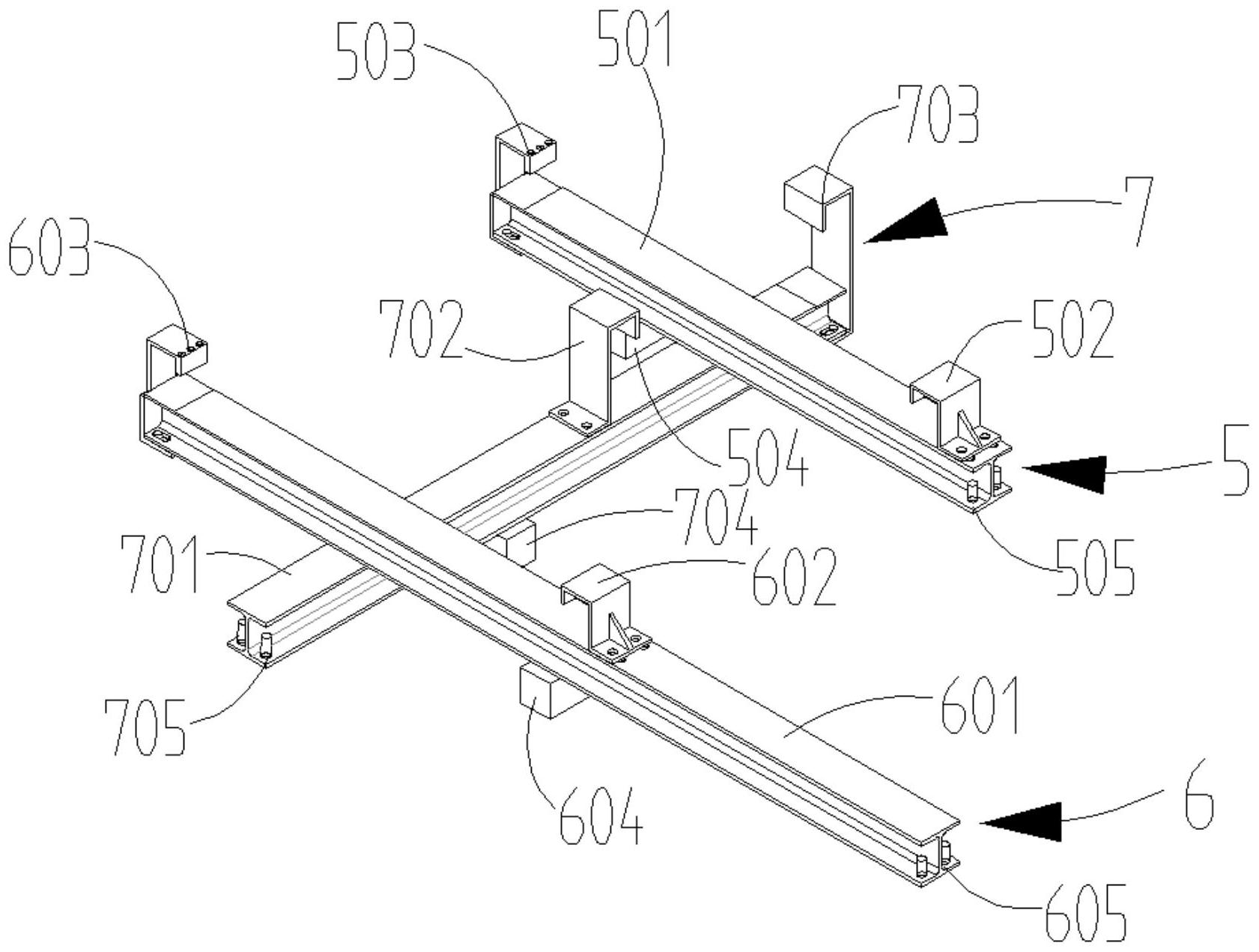

为了解决现有技术中的电抗器检修装置只使用于内部空间较大的阀塔，对于内部 空间狭窄的阀塔的电抗器检修无法胜任的技术问题，本发明提供了一种狭窄空间下的电抗 器检修装置及其检修方法来解决上述问题。 本发明提供一种狭窄空间下的电抗器检修装置，包括跨越设置于两个纵向阀层框 架之间的第一转运组件和第二转运组件、以及沿横向设置的第三转运组件，所述第三转运 组件与所述第一转运组件和第二转运组件分别在水平表面内具有投影交叉点，以及，所述 纵向阀层框架分为位于两侧电抗器正上方的端部段和位于两个端部段之间的中间段，所述 第一转运组件位于所述端部段，所述第二转运组件位于所述中间段。 进一步的，所述第一转运组件、第二转运组件和第三转运组件与绝缘子之间的最 小距离大于电抗器的半径。 进一步的，所述第一转运组件包括第一横梁、第一固定钩和滑动连接在所述第一 横梁下方的第一葫芦，所述第一固定钩分别与所述第一横梁和阀层框架固定连接；所述第 二转运组件和第三转运组件与所述第一转运组件的结构相同。 优选的，所述第一固定钩设置有两个，两个所述第一固定钩分别固定在两个相互 平行的阀层框架上。 优选的，两个所述第一固定钩分别为第一C型钩和第一Z型钩，所述第一  C型钩固 定于所述第一横梁的中部，所述第一Z型钩固定于所述第一横梁的一端，所述第一横梁的另 一端设有第一限位结构，所述第一限位结构适于限制所述第一葫芦向所述第一横梁的端部 滑动。 优选的，所述第一限位结构为固定设置于所述第一横梁上的连接螺栓。 优选的，所述第一横梁为H型梁，所述第一葫芦为手拉葫芦。 本发明还提供一种狭窄空间下的电抗器检修方法，该方法使用以上所述的狭窄空 间下的电抗器检修装置，包括以下几个步骤： 4 CN 111547634 A 说　明　书 2/5 页 步骤一：装置的固定；将第一转运组件和第二转运组件分别沿横向固定在两个纵 向阀层框架上，第三转运组件沿纵向固定在两个横向阀层框架上；第三转运组件由所述第 一转运组件的上方或者下方延伸至所述第二转运组件的上方或者下方。 步骤二：电抗器的转运；使用承重工装托起电抗器，在所述第一转运组件和承重工 装之间连接吊绳，第一转运组件将电抗器运送至第一转运组件与第三转运组件的投影交叉 点，电抗器转运到第三转运组件，接着由第三转运组件将电抗器运送至第二转运组件与第 三转运组件的投影交叉点，电抗器继续转运到第二转运组件，最后由第二转运组件运出。 步骤三：电抗器的安装，沿步骤二的反向路径将电抗器右阀塔外部运送至阀塔内 部。 进一步的，在步骤一中，首先将第一横梁安装在待检修电抗器上方的端部段，接着 在第一横梁上安装第一葫芦，第二转运组件的横梁与第一横梁平行布置，第三转运组件的 横梁与第一横梁垂直布置，且位于第一横梁和第二转运组件的横梁的下方。 优选的，在步骤二中，所述吊绳连接在所述第一葫芦上，并依次转换至第三转运组 件和第二转运组件的葫芦上。 本发明的有益效果是： 本发明将现有的单根H型材改进为多组转运组件，首先通过第一转运组件将电抗 器向纵向中心转运，拉大电抗器与绝缘子的距离，接着通过第三转运组件将电抗器运送至 阀塔的中部，利用阀塔中部的大空间将电抗器运出，转运路程缩短，即使在狭窄空间下也可 以顺利取出电抗器，不会与绝缘子产生干涉，减少劳动力，提高电抗器检修效率。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1是本发明所述的一种狭窄空间下的电抗器检修装置安装在阀塔中的立体图； 图2是图1的主视图； 图3是图2的A-A向剖视图； 图4是本发明所述的一种狭窄空间下的电抗器检修装置的立体图； 图5是本发明中所述第一转运组件的结构示意图。 图中，1、电抗器，2、纵向阀层框架，201、端部段，202、中间段，3、横向阀层框架，4、 绝缘子，5、第一转运组件，501、第一横梁，502、第一C型钩，503、第一Z型钩，504、第一葫芦， 505、第一限位结构，6、第二转运组件，601、第二横梁，602、第二C型钩，603、第二Z型钩，604、 第二葫芦，  605、第二限位结构，7、第三转运组件，701、第三横梁，702、第三C型钩，  703、第 三Z型钩，704、第三葫芦，705、第三限位结构，8、基板，9、L型板，  10、直板。
