技术摘要：
本发明公开了一种用于网带烘干机上的网带自动张紧装置，包括一对固定支架，固定支架上设有U型槽，U型槽的两侧固设有滑动件，滑动件上设有滑轨，滑动板的两端滑动设置在滑轨上；两块滑动板之间固设有调节辊，两个固定支架上固定设有第一传动辊、第二传动辊，所述第一传  全部
背景技术：
网带烘干机上的网带在运行一段时间后易伸长，故需要根据网带的松弛状况对网 带进行张紧，避免由于网带的松弛使主动轮和网带之间出现打滑现象。目前网带在张紧力 调节过程中不方便进行牵引操控，对传输带进行张紧调节操作效率低。
技术实现要素：

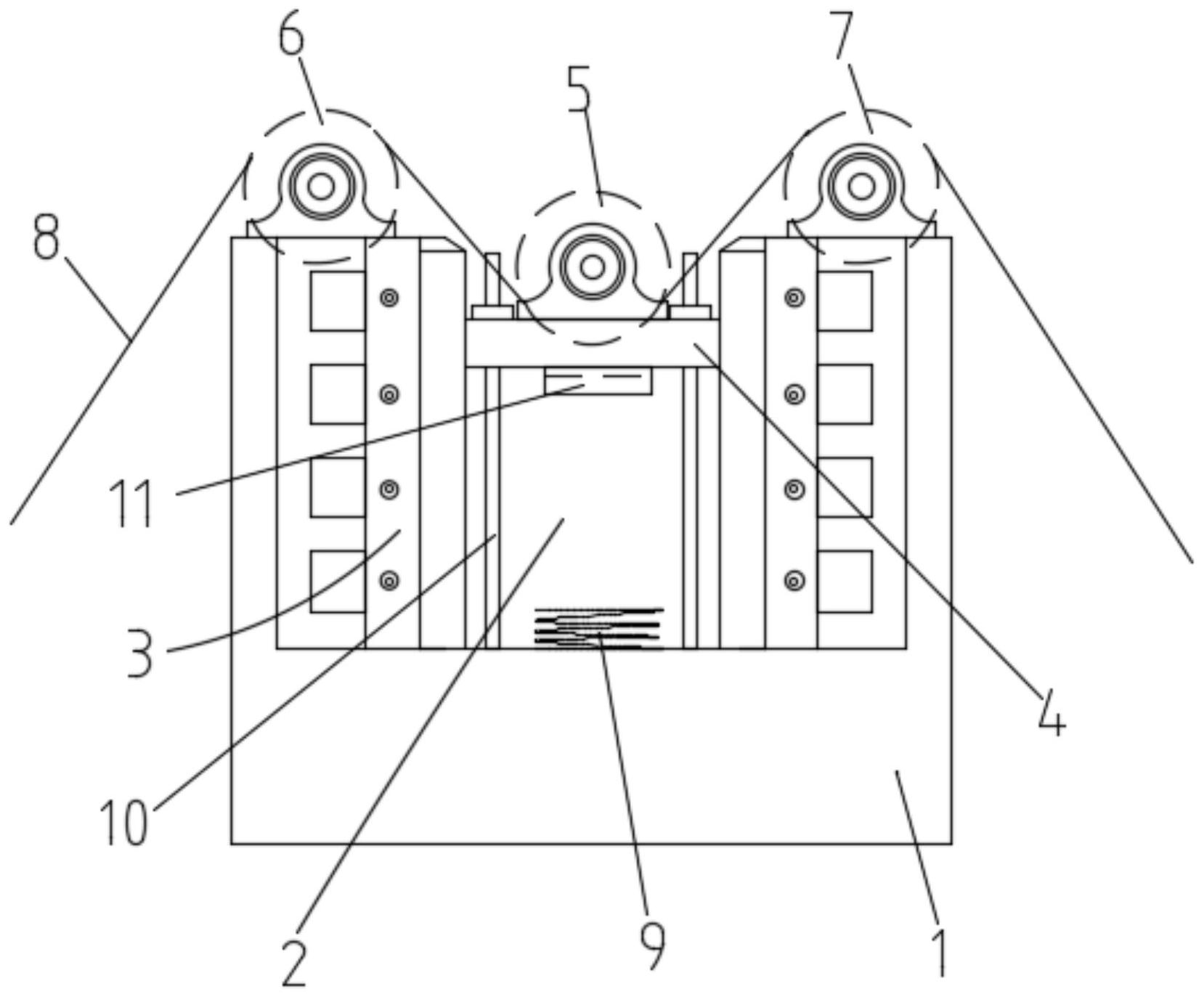

为克服上述缺点，本发明的目的在于提供一种用于网带烘干机上的网带自动张紧 装置。 为了达到以上目的，本发明采用的技术方案是：一种用于网带烘干机上的网带自 动张紧装置，包括一对结构相同的固定支架，所述固定支架上设置有U型槽，所述U型槽的两 侧面通过螺栓固定设有滑动件，滑动件上设有垂直分布的滑轨，滑动板的两端设有与滑轨 对应的滑槽A、两端滑动设置在滑轨上；两块滑动板之间固定设有调节辊，两个固定支架上 固定设有第一传动辊、第二传动辊，所述第一传动辊、第二传动辊位于U型槽两侧的固定支 架上；网带依次经过第一传动辊的上端、调节辊的下端、第二传动辊的上端；所述固定支架 上设有盖住滑轨的限位板，所述限位板上设有注油通孔，所述注油通孔与滑轨上的滑槽B对 应。 进一步来说，所述U型槽的槽底设置有减震弹簧。避免滑动板与U型槽的槽底硬接 触。 进一步来说，所述U型槽内设置有垂直放置的导柱，所述导柱的下端固定在固定支 架上，所述导柱上设置有导套，所述导套固定在所述滑动板上。提高滑动板上下移动的平稳 性。 进一步来说，所述滑动板的下端面居中设置有挂板，所述挂板上设有供配重放置 的放置槽。 进一步来说，所述挂板的四角通过螺栓锁固在所述滑动板上。 通过挂板必要时可增加配重来增强调节辊所在滑动板的重量。当调节辊自身重量 足够时，可将挂板卸下。 优选地，所述注油通孔内设有堵头。平时用堵头将注油通孔堵住，需要对滑轨加润 滑油时打开。 与现有技术相比，本发明利用调节辊自身重量使滑动板沿滑轨移动，实现网带的 张紧力调节；注油通孔添加润滑油，从而使滑动板在滑轨上滑动顺畅，避免长时间滑动引起 摩擦力增大，造成滑动板滑动不畅问题。 3 CN 111551018 A 说　明　书 2/2 页 附图说明 图1为本发明实施例的侧视结构示意图。 图2为本发明实施例中滑动件与滑动板配合结构示意图。 图中： 1－固定支架；2－U型槽；3－滑动件；31－滑轨；32－限位板；33－注油通孔；4－滑 动板；34－滑槽B；5－调节辊；6－第一传动辊；7－第二传动辊；8－网带。
