技术摘要：
本发明公开了一种分闸装置、断路器及分闸方法，所述分闸装置包括：分闸动作机构，所述分闸动作机构用于执行分闸动作，所述分闸动作机构上设置有第一凸起和第二凸起；转动件，所述转动件上设置有第一碰撞部和第二碰撞部，所述转动件用于驱动所述分闸动作机构执行分闸动  全部
背景技术：
断路器是常见的电路保护装置，一般来说，断路器具有分闸和合闸两种状态，当断 路器处在合闸状态时，电路正常运行，在发生过载、短路等故障或需要对电路进行检修等情 况下，断路器需要进行分闸动作，以切断电路。在现有技术中，断路器的分闸时间长，电弧在 触头之间的停留时间长，影响断路器的使用寿命。 因此，现有技术还有待改进和提高。
技术实现要素：

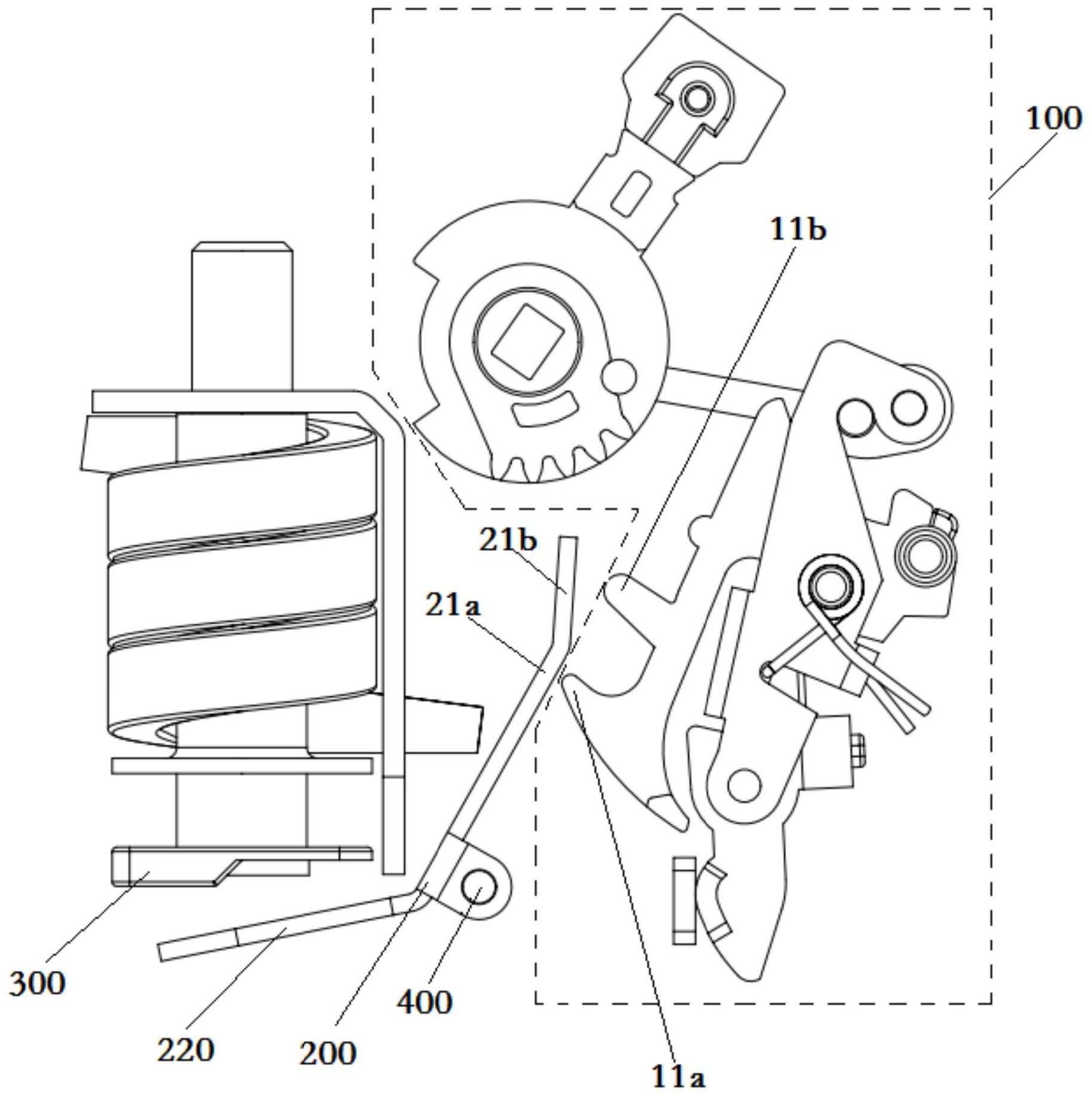

本发明要解决的技术问题在于，针对现有技术的上述缺陷，提供一种分闸装置、断 路器及分闸方法，旨在解决现有技术中断路器的分闸时间长的问题。 为了解决上述技术问题，本发明所采用的技术方案如下： 一种分闸装置，应用于断路器中，所述分闸装置包括： 分闸动作机构，所述分闸动作机构用于执行分闸动作，所述分闸动作机构上设置 有第一凸起和第二凸起； 转动件，所述转动件上设置有第一碰撞部和第二碰撞部，所述转动件设置在所述 分闸动作机构的一侧，用于驱动所述分闸动作机构执行分闸动作； 所述第一碰撞部用于与所述第一凸起发生碰撞，所述第二碰撞部用于在所述第一 碰撞部和所述第一凸起发生碰撞后和所述第二凸起发生碰撞。 所述的分闸装置，其中，所述转动件还包括驱动部，所述驱动部用于接收动力件提 供的动力以驱动所述转动件与所述分闸动作机构碰撞。 所述的分闸装置，其中，所述转动件可绕固定轴转动，所述第一碰撞部和所述第二 碰撞部在所述固定轴的一侧，所述动力件提供的动力作用点在所述固定轴的另一侧。 所述的分闸装置，其中，所述分闸动作机构包括： 第一传动件、所述第一传动件上设置有所述第一凸起和所述第二凸起，所述第一 传动件可绕主轴转动，所述第一传动件上设置有第一抵接面； 第二传动件、所述第二传动件的一端设置有传动部，所述传动部上设置有第二抵 接面，所述第二传动件的另一端设置有第一电触点，所述第二传动件可绕所述主轴转动； 第一弹性件、所述第一弹性件的弹力作用于所述第二传动件上，且所述第一弹性 件的弹力方向为远离所述断路器中的第二电触点的方向，当所述第一抵接面和所述第二抵 接面抵接且所述第一电触点和所述断路器中的第二电触点接触时，所述第一传动件以及所 述第二传动件保持相对静止，当所述第一抵接面和所述第二抵接面由抵接状态转化为脱离 状态时，所述第二传动件转动以使得所述第一电触点和所述第二电触点分离。 所述的分闸装置，其中，所述第二传动件包括： 4 CN 111599655 A 说　明　书 2/8 页 连杆，所述连杆的一端设置有所述传动部，所述连杆上设置有第一止挡面； 动触头，所述动触头与所述连杆转动连接，所述第一电触点设置在所述动触头上， 所述动触头上设置有与所述第一止挡面配合的第二止挡面； 所述第一弹性件的弹力作用于所述动触头上。 所述的分闸装置，其中，所述分闸动作机构包括操作件，所述传动部与所述操作件 连接。 所述的分闸装置，其中，所述分闸动作机构还包括： 第二弹性件，所述第二弹性件的弹力作用于所述操作件上，所述第二弹性件用于 在所述第一抵接面和所述第二抵接面由抵接状态转化为脱离状态后辅助所述操作件到达 所述分闸位置。 所述的分闸装置，其中，所述分闸动作机构还包括： 第三弹性件，在所述第一抵接面和所述第二抵接面由抵接状态转换为脱离状态 后，所述第三弹性件的弹力作用于所述第一传动件上，以使得所述第一抵接面和所述第二 抵接面再次抵接。 一种断路器，其中，所述断路器包括如上任一项所述的分闸装置。 一种基于如上任一项所述的分闸装置的分闸方法，其中，所述分闸方法包括： 所述转动件转动，使得所述第一碰撞部和所述第一凸起产生碰撞，所述分闸动作 机构开始分闸动作； 所述第一碰撞部和所述第一凸起产生碰撞后，所述第二碰撞部和所述第二凸起发 生碰撞，以使得所述分闸动作机构完成分闸动作。 有益效果：与现有技术相比，本发明提供了一种分闸装置、断路器及分闸方法，所 述分闸装置应用于断路器中，设置具有第一碰撞部和第二碰撞部的转动件，以及第一凸起 和第二凸起的分闸动作机构，在分闸动作机构执行分闸动作的过程中，所述第一碰撞部和 所述第一凸起先发生碰撞，所述第二碰撞部和所述第二凸起后发生碰撞，所述分闸装置通 过转动件对分闸动作机构产生两次碰撞，使得所述分闸动作机构加速动作，缩短分闸时间。 附图说明 图1为本发明提供的一种分闸装置的一个实施例的整体示意图； 图2为本发明提供的一种分闸装置中第一碰撞部和第一凸起产生碰撞的示意图； 图3为本发明提供的一种分闸装置中第二碰撞部和第二凸起产生碰撞的示意图； 图4为本发明提供的一种分闸装置的一个实施例中分闸动作机构的整体结构示意 图一； 图5为本发明提供的一种分闸装置的一个实施例中分闸动作机构的整体结构示意 图二； 图6为为本发明提供的一种分闸装置的一个实施例中分闸动作机构的整体结构示 意图三； 图7为本发明提供的一种分闸装置的一个实施例中分闸动作机构的整体结构示意 图四； 图8为本发明提供的一种分闸装置的一个实施例中转动件和分闸动作机构的碰撞 5 CN 111599655 A 说　明　书 3/8 页 示意图一； 图9为本发明提供的一种分闸装置的一个实施例中转动件和分闸动作机构的碰撞 示意图二； 图10为本发明提供的一种分闸装置的一个实施例中分闸动作机构处于合闸状态 的示意图一； 图11为本发明提供的一种分闸装置的一个实施例中分闸动作机构处于合闸状态 的示意图二； 图12为本发明提供的一种分闸装置的一个实施例中传动部与操作件的连接结构 示意图； 图13为本发明提供的一种分闸装置的一个实施例中第二弹性件的作用原理示意 图一； 图14为本发明提供的一种分闸装置的一个实施例中第二弹性件的作用原理示意 图二； 图15为本发明提供的一种分闸装置的一个实施例中第三弹性件的作用原理示意 图。
