技术摘要：
本发明公开了一种设于船上的海带收割系统及方法，包括设于船的一侧的海带支撑架，套设于海带绳上的套筒、环形切刀和夹紧套，设于环形切刀下方的传送带机构，设于传送带机构上的干燥机构和海带打卷机构；海带打卷机构包括设于传送带机构上的滚轮和弧形轨道，弧形轨道上  全部
背景技术：
海带是海藻类植物之一，是一种在低温海水中生长的大型海生褐藻植物，属于褐 藻门布科，为大叶藻科植物，因其生长在海水，柔韧似带而得名。海带是一种营养价值很高 的蔬菜，同时具有一定的药用价值。 海带主要依靠人工收割，收割效率低，劳动强度大，具有一定的危险性。
技术实现要素：

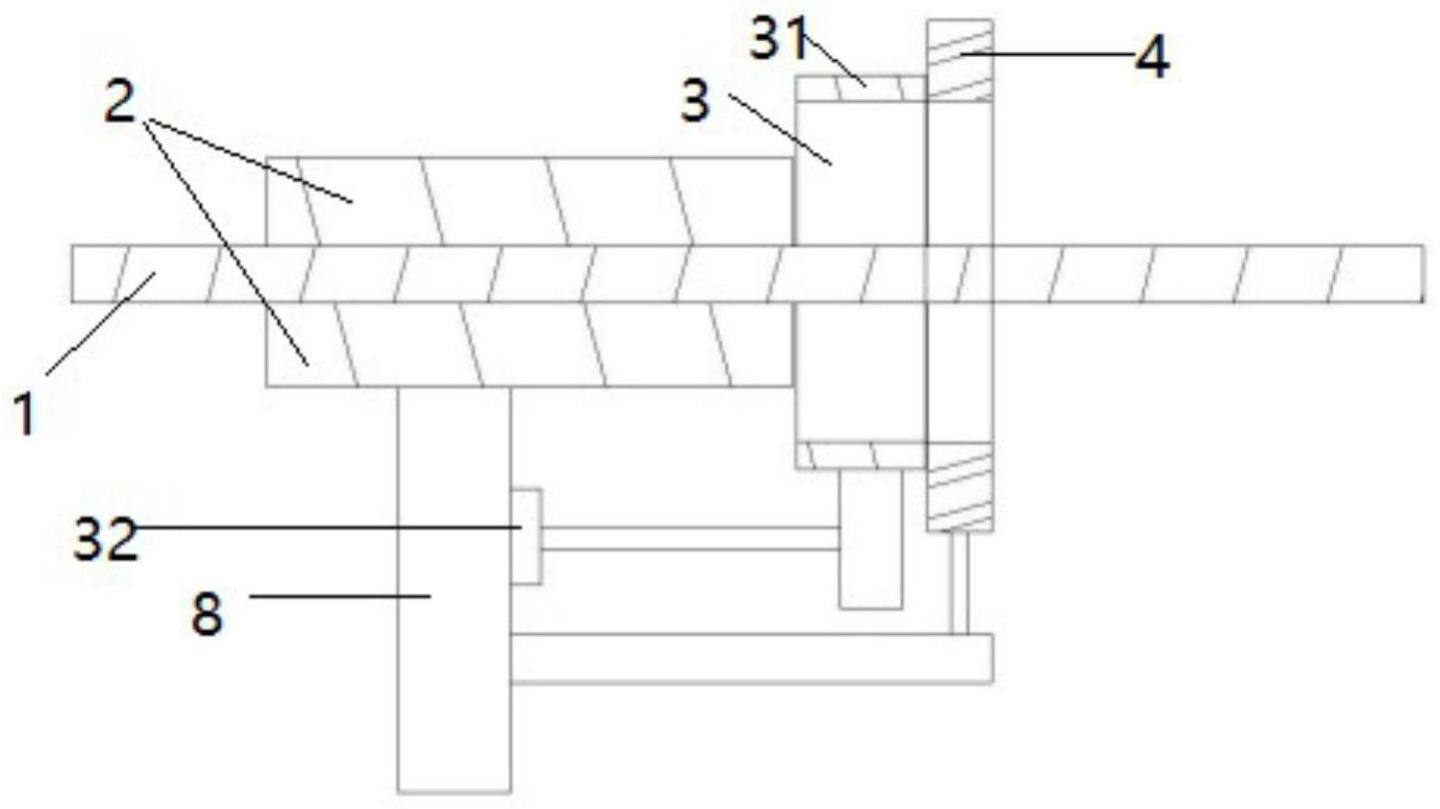

本发明的发明目的是为了克服现有技术中的海带依靠人工操作，收割效率低，劳 动强度大的不足，提供了一种可有效降低劳动强度，收割效率高的设于船上的海带收割系 统及方法。 为了实现上述目的，本发明采用以下技术方案： 一种设于船上的海带收割系统，包括设于船的一侧的海带支撑架，套设于海带绳上的 套筒、环形切刀和夹紧套，设于环形切刀下方的传送带机构，设于传送带机构上的干燥机构 和海带打卷机构；所述环形切刀左侧和右侧分别与套筒和夹紧套间隙配合，环形切刀、套筒 和夹紧套均与支撑座连接，环形切刀与刀片电机连接，环形切刀外周面上设有环形齿条，还 包括设于支撑座上的刀片电机，刀片电机通过齿轮与环形齿条啮合，海带绳一端与卷收器 连接，海带打卷机构包括设于传送带机构上的滚轮和弧形轨道，弧形轨道上设有气缸，气缸 与向上拱起的弧形压板连接，滚轮的外周面上设有若干个通孔，各个通孔均与设于滚轮中 的空腔连接，空腔通过轴承与导管连接，导管与吸气泵连接，滚轮与打卷电机连接，控制器 分别与打卷电机、气缸、吸气泵、卷收器、刀片电机、传送带机构和干燥机构电连接。 滚轮通过转轴与打卷电机连接，当滚轮上的海带卷足够大时，将滚轮及海带卷从 转轴上取下来，在转轴上换上新的滚轮。 本发明可以对海带绳进行卷收，不必用人工拉海带绳，可以对海带进行打卷；本发 明的套筒和夹紧套将海带绳夹紧，然后刀片电机带动环形切刀旋转，将海带根切断，由于套 筒和夹紧套将海带绳夹紧，环形切刀所对应的海带绳段被拉紧，切割过程更加容易，环形切 刀不易损坏； 可以自动吸收海带上的水，并可以对海带进行加热，使海带上的水挥发，有效降低了后 续海带搬运及晾晒时的劳动强度。 因此，本发明具有收割效率高，环形切刀不易损坏，海带搬运及晾晒更加容易，可 有效降低劳动强度的优点。 作为优选，所述环形切刀包括第一圆管和设有第一圆管中的沿第一圆管的圆周分 布的刀片，刀片的刀刃呈逆时针方向排列；各个刀片的前端均与海带绳间隙配合；所述夹紧 4 CN 111587656 A 说　明　书 2/4 页 套包括第二圆管，设于第二圆管中的若干个间隔排列的限位件，各个限位件下端均与海带 绳表面挤压接触；各个限位件按照海带绳进入夹紧套至离开夹紧套的方向的横截面积逐渐 增大。 各个限位件的结构设置，使海带根部可以被相邻限位块逐渐夹紧。 作为优选，海带支撑架的侧视图呈三角形，海带支撑架包括两个三角形框架，两个 三角形框架下部之间设有若干条连接杆，两个三角形框架上部之间设有若干条间隔排列的 连接轴，每条连接轴上均设有滚筒。 作为优选，所述传送带机构包括主动轮，从动轮，与主动轮连接的动力电机，设于 主动轮和从动轮上的环形的传送带；所述干燥机构包括设于传送带中上的若干条加热丝， 设于传送带上的第一齿轮，与第一齿轮啮合的第二齿轮；第一齿轮的每个齿槽中均设有海 绵垫，每个齿槽底部设有与开孔，开孔通过通道与第一齿轮中部的储水腔连接，储水腔上设 有若干个出水孔；第二齿轮的每个齿体均设于凹槽中，凹槽底部设有弹簧，每个齿体分别与 对应的凹槽滑动连接，第一齿轮与第一电机连接，第一齿轮和第二齿轮和传送带之间设有 间隙，动力电机、第一电机和各条加热丝均与控制器电连接。 一种设于船上的海带收割系统的方法，包括如下步骤： （5-1）控制器控制各条电热丝加热T1时间后，控制卷收器、传送带机构、干燥机构、刀片 电机和打卷电机工作； 卷收器卷起海带绳一端，海带绳上的每棵海带沿海带支撑架逐渐靠近船，每条海带的 根部均穿过一对相邻限位件的间隙； （5-2）套筒和夹紧套将海带绳夹紧，控制器控制刀片电机带动环形切刀旋转，将海带根 切断，海带在自身的重力作用下掉落到传送带机构上； （5-3）海带在传送带机构上移动，干燥机构对海带进行干燥； （5-4）吸气泵工作，在吸力作用下，海带附着在滚轮上，打卷电机带动滚轮转动，海带缠 绕在滚轮上； 控制器控制气缸带动弧形压板间隔时间T2下降一次，将海带压到滚轮上，使海带更好 的缠绕在滚轮上。 作为优选，传送带机构包括主动轮，从动轮，与主动轮连接的动力电机，设于主动 轮和从动轮上的环形的传送带；所述干燥机构包括设于传送带中上的若干条加热丝，设于 传送带上的第一齿轮，与第一齿轮啮合的第二齿轮；第一齿轮的每个齿槽中均设有海绵垫， 每个齿槽底部设有与开孔，开孔通过通道与第一齿轮中部的储水腔连接，储水腔上设有若 干个出水孔；第二齿轮的每个齿体均设于凹槽中，凹槽底部设有弹簧，每个齿体分别与对应 的凹槽滑动连接，第一齿轮与第一电机连接，第一齿轮和第二齿轮和传送带之间设有间隙， 动力电机、第一电机和各条加热丝均与控制器电连接；（5-3）由如下步骤替换： 第一齿轮拨动海带，各个海绵垫将海带上的水吸收；第二齿轮将各个海绵垫上的水挤 压到储水腔中，储水腔中的水从各个排水孔排到传送带之外； 各条加热丝使传送带表面温度达到50℃至70℃，传送带对海带进行加热，海带上的水 分挥发。 第一电机和从动轮的转轴均与传送带装置的支架固定连接。 因此，本发明具有如下有益效果：海带收割效率高，环形切刀不易损坏，海带搬运 5 CN 111587656 A 说　明　书 3/4 页 及晾晒更加容易，可有效降低劳动强度。 附图说明 图1是本发明的海带绳、套筒、环形切刀和夹紧套的一种结构示意图； 图2是本发明的夹紧套的一种结构示意图； 图3是本发明的环形切刀的一种结构示意图； 图4是本发明的第一齿轮、第二齿轮和滚轮的一种结构示意图； 图5是本发明的海带支撑架的一种侧视图； 图6是本发明的传送带机构的一种结构示意图； 图7是本发明的一种原理框图； 图8是本发明的海带支撑架的一种俯视图。 图中：海带绳1、套筒2、环形切刀3、夹紧套4、传送带机构6、干燥机构7、支撑座8、卷 收器9、控制器10、环形齿条31、刀片电机32、第一圆管33、刀片34、第二圆管41、限位件42、主 动轮61、从动轮62、动力电机63、传送带64、加热丝71、第一齿轮72、第二齿轮73、第一电机 75、海带打卷机构302、海绵垫721、开孔722、储水腔723、出水孔7231、凹槽731、弹簧732、滚 轮3021、弧形轨道3022、气缸3023、弧形压板3024、吸气泵3025、打卷电机3026、三角形框架 3011、滚筒3012。
