技术摘要：
本发明公开了一种施工方便的板式砌体墙拉结组件及使用方法，包括固定在主体钢筋骨架上的板式预埋件；所述板式预埋件包括与主体钢筋骨架相固定的水平底板，水平底板外端设有竖直折弯板。使用方法包括以下步骤：A、将预埋件的水平底板固定在主体结构钢筋骨架上，竖直弯折  全部
背景技术：
砌体墙是指砖块和砂浆通过一定的砌筑方法砌筑而成的墙体，为了保证砌体墙与 主体结构之间的连接强度，提高墙体的抗震性能，一般会在砌体墙和拉结筋之间设置拉结 筋。砌体墙拉结筋在使用过程中，需要在主体结构中锚固，锚固可采取两种方式，一是在主 体结构混凝土浇筑之前把拉结钢筋预埋好，拉结钢筋预埋时会破坏模板，导致混凝土浇筑 时漏浆，拆模困难；二是后期植筋，虽然能够保证主体结构混凝土的浇筑质量，但是植筋时 开孔对主体结构有损伤，不利于结构的安全性。同时，由于现有的拉结筋一般采用直径为 6mm的钢筋，其厚度较厚，在砌筑时导致有拉结筋处的灰缝厚度较厚，容易引起灰缝开裂且 增加了造价，灰缝厚度不一致也影响墙体美观，为了避免上述问题，通常做法是在砌体中开 槽，把拉结筋埋入槽内，此时一般都是在现场开槽，不仅会增加工人的工作量，也会产生很 多灰尘和噪音，对环境和工人的身体健康均影响很大。因此，现有的技术存在着工人劳动强 度大和易对环境造成影响的问题。
技术实现要素：

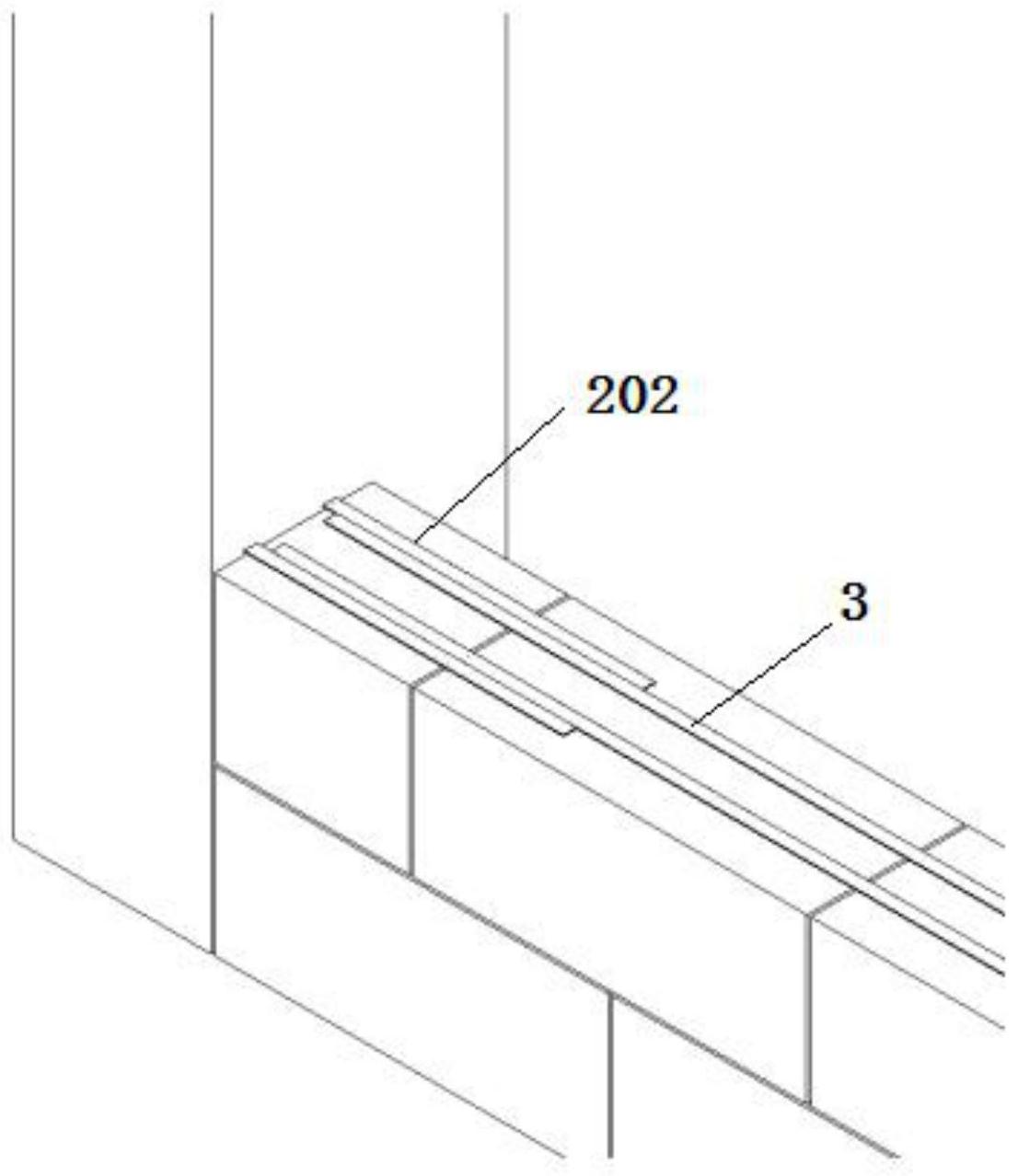

本发明的目的在于，提供一种施工方便的板式砌体墙拉结组件及使用方法。本发 明具有减轻工人工作量和减少对环境影响的特点。 本发明的技术方案：一种施工方便的板式砌体墙拉结组件，包括固定在主体钢筋 骨架上的板式预埋件；所述板式预埋件包括与主体钢筋骨架相固定的水平底板，水平底板 外端设有竖直折弯板。 前述的一种施工方便的板式砌体墙拉结组件中，所述水平底板和竖直折弯板的两 侧边上均设有开口槽。 前述的一种施工方便的板式砌体墙拉结组件中，所述开口槽为梯形结构或矩形结 构。 前述的一种施工方便的板式砌体墙拉结组件中，还包括设置砌体墙灰缝中的板式 拉结件。 前述的一种施工方便的板式砌体墙拉结组件中，所述板式拉结件的侧边设有开 槽。 前述的一种施工方便的板式砌体墙拉结组件中，所述开槽为矩形结构或梯形结 构。 前述的一种施工方便的板式砌体墙拉结组件中，板式预埋件和板式拉结件上均设 有凹痕或凸起。 一种施工方便的板式砌体墙拉结组件的使用方法，包括以下步骤： 3 CN 111593820 A 说　明　书 2/3 页 A、将预埋件的水平底板固定在主体结构钢筋骨架上，水平底板固定的位置由砌体 墙的皮数杆确定，竖直弯折板位于主体钢筋骨架的侧面； B、在主体结构钢筋骨架外搭建模板，将模板的内壁与竖直弯折板的外表面贴合； C、浇筑混凝土，得到成型后的主体建筑结构，拆除模板，并将竖直弯折板与主体建 筑结构相分离； D、在主体建筑结构侧面砌墙，砌到设计的高度后，将竖直弯折板弯折90度，使得竖 直弯折板处于与所砌墙面相对应的位置；完成板式预埋件的安装。 前述的一种施工方便的板式砌体墙拉结组件的使用方法中，板式预埋件安装后， 当建筑的抗震设防要求低时，继续砌墙至上一层板式预埋件安装处；当建筑的抗震设防要 求高时，则在砌体墙内布置板式拉结件，与竖直弯折板在灰缝中形成搭接，完成后继续砌墙 至上一层板式预埋件安装处。 与现有技术相比，本发明采用水平底板和竖直弯折板构成的预埋件来取代传统的 拉结钢筋，在保证拉结强度的前提下，从而可以大幅度减少拉结件的厚度，可以保证灰缝厚 度一致性，进而可避免工人对砌体墙现场开槽的问题，一方面可以降低工人的劳动强度，另 一方面还可以减少噪音和灰尘，避免了对环境的污染。同时，本发明采用可弯折的竖直折弯 板，当需要使用时，只需将竖直弯折板弯折90度即可，既便于前期的预埋，又便于后期的拉 结，结构简单，操作方便。另外，通过在竖直弯折板的两侧边上设置开口槽，不仅便于竖直弯 折板与灰缝之间的连接强度，还可以增加竖直弯折板与墙体上的相同形状的板式拉结件之 间的摩擦力，进而进一步提高连接强度。本发明的板式预埋件也可以用于砌体中构造柱钢 筋在主体结构中的预埋。综上所述，本发明具有减轻工人工作量和减少对环境影响的特点。 附图说明 图1是本发明的初始示意图； 图2是本发明安装后的结构示意图； 图3是板式预埋件的装配视图； 图4是板式预埋件的结构视图； 图5是板式拉结件与板式预埋件的搭接视图； 图6是开口槽的结构视图。 附图中的标记为：1-主体钢筋骨架，2-板式预埋件，3-板式拉结件，4-开槽，201-水 平底板，202-竖直折弯板，203-开口槽。
