技术摘要：
本发明的撕膜装置包括：第一夹持件、第二夹持件，第一夹持件与第二夹持件相对设置，第一夹持件包括第一主体部及第一夹持部，第一夹持部具有凹陷；第二夹持件包括第二主体部及第二夹持部，第二夹持部具有凸起，凸起与凹陷相配合，以夹持撕膜件。当第一夹持部和第二夹持  全部
背景技术：
】 液晶显示面板具有优异的显示性能，作为主流的显示技术，在多个领域广泛应用。 图1为现有技术中用于液晶显示面板的撕膜装置的结构示意图。 如图1所示，在现有技术中，液晶显示面板包括液晶模组和透光盖板11。在液晶模 组和透光盖板11粘合前，光学胶12设置在透光盖板11的一侧。另外，重膜13设置在光学胶12 远离透光盖板11的一侧。此时，第一夹持件16和第二夹持件17夹持撕膜件15到重膜13远离 透光盖板11的一侧。同时，胶顶14在重膜13远离透光盖板11的一侧顶住撕膜件15。这样，撕 膜件15贴合重膜13。第一夹持件16和第二夹持件17通过撕膜件15带着重膜13脱离光学胶 12。于是，液晶模组和透光盖板11通过光学胶12粘合。但是，上述撕膜件15撕去重膜13的成 功率不高。 【
技术实现要素：

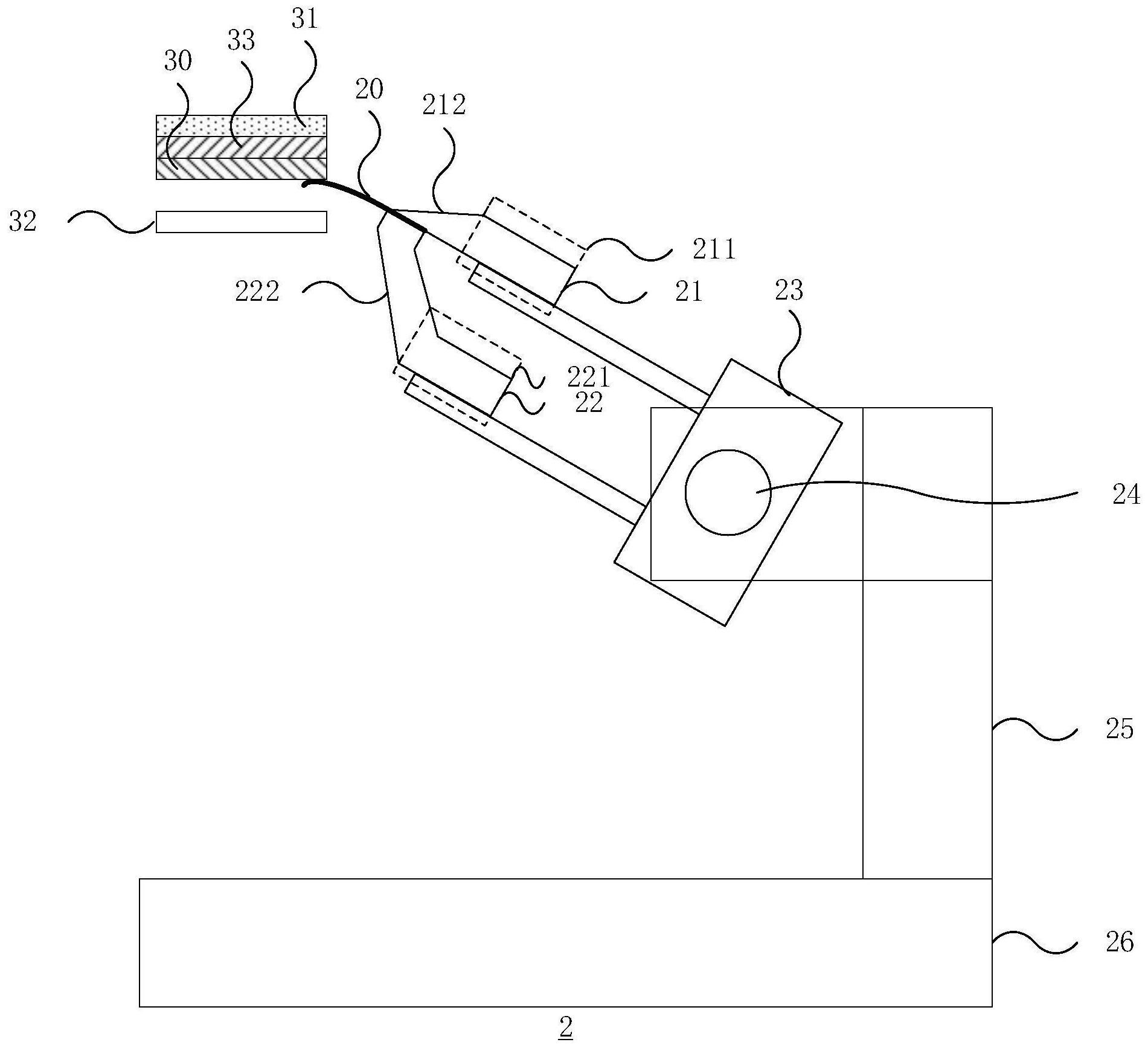

】 为了解决上述技术问题，本发明提供一种撕膜装置。 一种撕膜装置包括第一夹持件、第二夹持件，所述第一夹持件与所述第二夹持件 相对设置， 所述第一夹持件包括第一主体部及第一夹持部，所述第一夹持部具有凹陷； 所述第二夹持件包括第二主体部及第二夹持部，所述第二夹持部具有凸起，所述 凸起与所述凹陷相配合，以夹持撕膜件。 可选地，当所述第一夹持件与所述第二夹持件夹持所述撕膜件时，所述凸起的上 端高于所述凹陷的下端。 可选地，所述凸起的上表面为凸面，所述第一夹持部顶住所述凸起的上表面。 可选地，所述凸起的上表面为平面，所述凸起的上表面伸入所述凹陷。 可选地，所述凹陷的形状为矩形、V形或U形。 可选地，所述第一夹持部的厚度从远离所述第一主体部到靠近所述第一主体部逐 渐增大。 可选地，所述第一主体部与所述第一夹持部一体成型，所述第二主体部与所述第 二夹持部一体成型。 可选地，所述撕膜装置还包括夹持气缸； 所述夹持气缸分别固定所述第一主体部、所述第二主体部。 可选地，所述撕膜装置还包括旋转电机、升降电机、左右移动电机； 所述旋转电机连接所述夹持气缸； 所述升降电机连接所述旋转电机； 所述左右移动电机连接所述升降电机。 3 CN 111591007 A 说　明　书 2/7 页 可选地，所述撕膜装置用于在透光盖板上撕离重膜以便粘合液晶模组。 在本发明中，第一夹持件中的第一主体部和第一夹持部固定。当第一夹持件移动 时，第一主体部带着第一夹持部移动。第二夹持件中的第二主体部和第二夹持部固定。当第 二夹持件移动时，第二主体部带着第二夹持部移动。第一夹持件和第二夹持件在相对的位 置上分离或合拢。当第一夹持件和第二夹持件分离时，第一夹持部和第二夹持部分离。当第 一夹持件和第二夹持件合拢时，第一夹持部和第二夹持部合拢。当第一夹持部和第二夹持 部分离时，第一夹持件和第二夹持件之间可以放入撕膜件。当第一夹持部和第二夹持部合 拢时，第一夹持部和第二夹持部夹持撕膜件。第一夹持部的凹陷和第二夹持部的凸起相配 合。撕膜件被夹持时在中央处的形变大于撕膜件被夹持时在边缘处的形变。撕膜件被夹持 时在中央处的应力大于撕膜件被夹持时在边缘处的应力。撕膜件弯折时的强度大于撕膜件 在平整时的强度。当撕膜装置用于撕膜时，撕膜件本身直接贴合待撕薄膜的成功率提高。撕 膜装置利用撕膜件撕膜的成功率提高并且撕膜的过程得到简化。 【附图说明】 为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域 普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。 图1为现有技术中用于液晶显示面板的撕膜装置的结构示意图； 图2为本发明实施例一种撕膜装置中第一夹持件和第二夹持件在夹持时的侧视示 意图； 图3为本发明实施例一种撕膜装置中第一夹持件的侧视示意图； 图4为本发明实施例一种撕膜装置中第二夹持件的侧视示意图； 图5为本发明实施例一种撕膜装置中第一夹持件和第二夹持件在夹持时的俯视示 意图； 图6为本发明实施例一种撕膜装置中第一夹持件的俯视示意图； 图7为本发明实施例一种撕膜装置中第二夹持件的俯视示意图； 图8为本发明实施例一种撕膜装置中第一夹持件和第二夹持件在夹持时的正视示 意图； 图9为本发明实施例一种撕膜装置中第一夹持件的正视示意图； 图10A为本发明实施例一种撕膜装置中第二夹持件的正视示意图； 图10B为本发明实施例另一种撕膜装置中第二夹持件的正视示意图； 图11为本发明实施例另一种撕膜装置的结构示意图； 图12为本发明实施例另一种撕膜装置的结构示意图； 图13为本发明实施例另一种撕膜装置中第一夹持件和第二夹持件在夹持时的正 视示意图； 图14为本发明实施例另一种撕膜装置中第二夹持件的正视示意图； 图15为本发明实施例另一种撕膜装置中第一夹持件和第二夹持件在夹持时的俯 视示意图； 图16为本发明实施例另一种撕膜装置中第一夹持件的俯视示意图。 4 CN 111591007 A 说　明　书 3/7 页 【
