技术摘要：
本发明公开了一种锁组件及抽屉式衣物处理设备。所述锁组件包括：设置在第一固定物上的锁芯组件、设置在第二固定物上的第一锁止扣组件和设置在第三固定物上的第二锁止扣，所述锁芯组件具有与所述第一锁止扣组件锁止使所述第一固定物与第二固定物连接的第一状态，所述锁  全部
背景技术：
随着滚筒洗衣机销量的提升，各种样式的滚筒洗衣机层出不穷，传统的滚筒洗衣 机因为内外筒位置偏低，同时筒深又比较大，用户拿取和放置衣物时需要弯腰并伸手进去 才能拿到衣物，而且小件衣物也有着被遗忘在筒内的风险，如何能够让用户更加轻松拿取 和放置衣物就成了洗衣机设计的一大难以解决的问题。
技术实现要素：

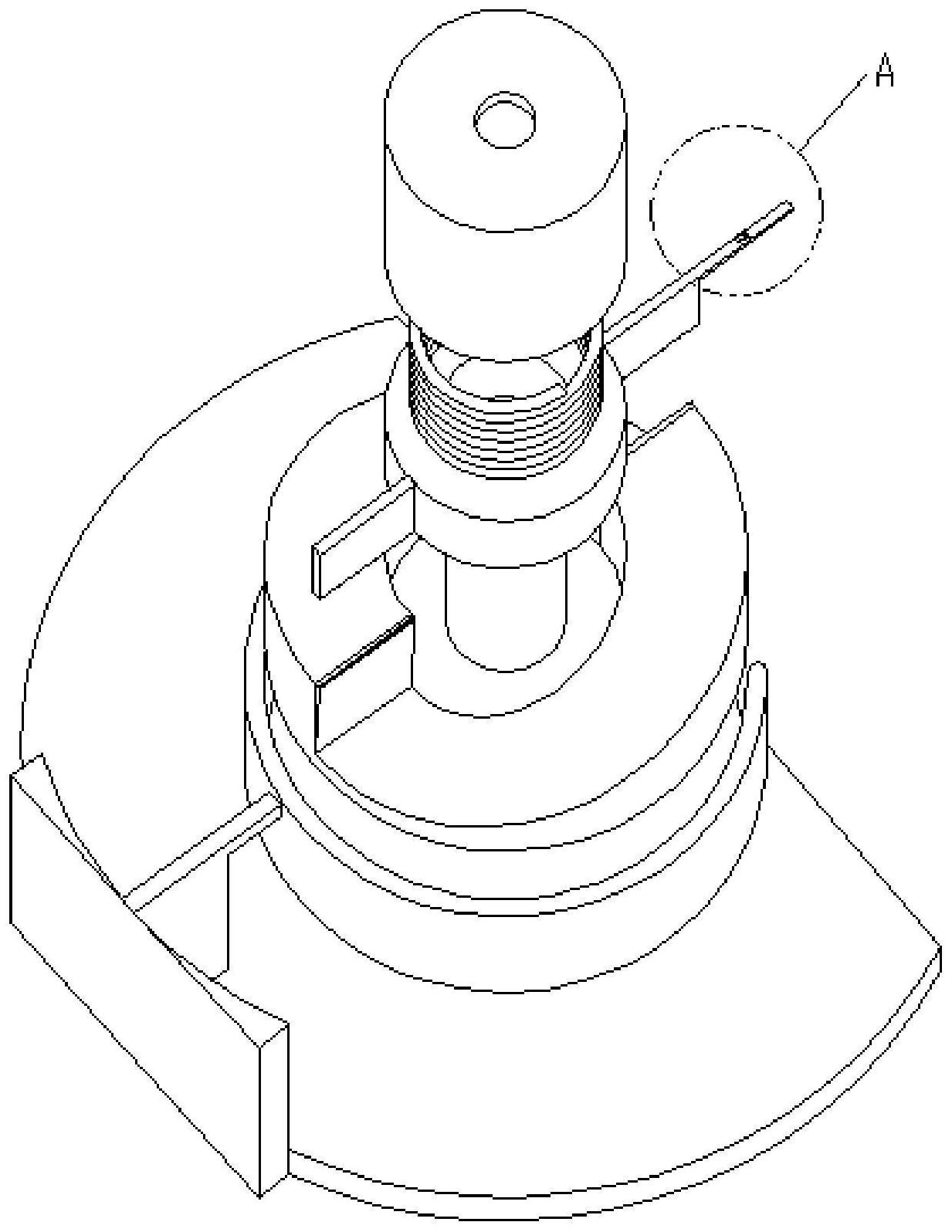

鉴于此，本发明提供了一种锁组件及抽屉式衣物处理设备，以至少解决上述问题 之一，具体的： 本发明第一方面公开了一种锁组件，包括：设置在第一固定物上的锁芯组件、设置 在第二固定物上的第一锁止扣组件和设置在第三固定物上的第二锁止扣， 所述锁芯组件具有与所述第一锁止扣组件锁止使所述第一固定物与第二固定物 连接的第一状态，所述锁芯组件还具有与所述第二锁止扣锁止使得所述第一固定物与第三 固定物连接的第二状态； 所述锁芯组件包括可旋转的旋转锁杆，通过所述旋转锁杆的旋转使所述锁芯组件 在所述第一锁止扣组件和所述第二锁止扣之间可切换连接， 其中当所述锁杆旋转至第一预设位置后可与所述第一锁止扣组件配合锁止；当所 述锁杆旋转至第二预设位置后可与所述第二锁止扣配合锁止。 进一步可选的， 所述锁芯组件还包括轴承外壳、轴承和连接轴， 所述轴承外壳，为圆筒状结构，所述轴承外壳与所述轴承同轴布置，其一端与所述 轴承固定，另一端与所述旋转锁杆连接； 所述轴承，其轴承外圈与所述轴承外壳固定，轴承内圈与所述连接轴固定； 所述连接轴的第一端与第一固定物连接，所述连接轴的第二端与所述轴承的轴承 内圈连接。 进一步可选的， 所述第一锁止扣组件包括第一锁止扣和与所述第一锁止扣连接的旋转导向结构， 所述第一锁止扣，用于与所述旋转锁杆锁止， 所述旋转导向结构，用于与所述旋转锁杆配合使所述旋转锁杆沿所述旋转导向结 构的轴向移动的同时，所述旋转锁杆绕轴向方向以预设角度旋转至预设位置。 进一步可选的， 所述旋转导向结构包括：底座、螺旋导向部和弹性件， 4 CN 111549494 A 说　明　书 2/8 页 所述底座，与所述第一锁止扣连接； 所述螺旋导向部，采用一端封闭设置的筒状结构，其采用封闭设置的一端固定在 所述底座上，另一端为自由端，所述自由端的端面采用绕中心轴呈螺旋状的导向斜面，在所 述筒状结构中同轴设置有导向杆； 所述弹性件，其与所述导向杆同轴设置且位于所述筒状结构与所述导向杆之间； 其中通过所述导向杆对所述旋转锁杆在旋转导向结构的轴向方向进行导向。 进一步可选的， 所述螺旋导向部采用双螺旋状的导向斜面，两个所述导向斜面关于轴向中心对称 设置， 其中所述第一锁止扣和所述第二锁止扣对应所述导向斜面的最底部分别设置在 所述旋转导向结构的两侧。 进一步可选的， 在所述导向斜面的最底部至所述导向斜面的最顶部之间形成回弹导向斜面， 其中通过所述回弹斜面相对导向杆的中心轴倾斜设置以使得所述弹性件回弹所 述旋转锁杆时倒转预设倒转角度，所述第一锁止扣和第二锁止扣上分别设有回正导向斜 面，通过所述回正导向斜面使得所述旋转锁杆回正所述预设倒转角度。 进一步可选的， 在两个所述导向斜面的顶部均设有倒勾，通过所述倒钩防止所述旋转锁杆在进行 锁止时发生倒转。 进一步可选的， 在所述旋转锁杆上设有锁孔， 其中在所述第一锁止扣和第二锁止扣上分别设有与所述锁孔配合的凸块，当所述 旋转锁杆通过所述回正导向斜面回正所述预设倒转角度时，所述锁孔能套在所述凸块上。 进一步可选的， 在所述旋转锁杆与所述导向斜面配合的一面设有滚珠。 本发明第二方面公开了一种抽屉式衣物处理设备，包括门板、外壳、设置在所述外 壳内的筒体，以及上述任意一种锁组件， 所述筒体包括同轴设置的外筒和内筒结构，所述外筒固定在所述外壳内，所述内 筒结构设置在所述外筒内且可绕中心轴进行转动， 所述内筒结构包括同轴设置的第一内筒和第二内筒，所述第一内筒可转动的连接 所述外筒的筒底，所述第二内筒设置在所述第一内筒内且可沿所述中心轴的轴线方向移 动， 其中所述锁组件的锁芯组件与所述门板连接，所述锁组件的第一锁止扣与所述外 筒连接，所述锁组件的第二锁止扣与所述第二内筒连接，通过所述锁组件使所述门板在所 述外筒和所述第二内筒之间可切换的连接，当向所述内筒结构中放置衣物或取出衣物时， 通过所述门板将所述第二内筒沿所述中心轴的轴线方向拉出。 进一步可选的， 所述第一内筒采用圆筒状结构，在所述第一内筒的内壁上沿与所述中心轴的轴线 平行方向上设置有多个提升筋，所述第一内筒的筒底通过旋转轴与所述外筒连接； 5 CN 111549494 A 说　明　书 3/8 页 所述第二内筒采用圆筒状结构且在其筒壁留有预设筒壁曲面宽度的取放口，所述 第二内筒的桶壁上设有与所述多个提升筋配合的凹槽； 通过所述提升筋与所述凹槽配合以使得所述第二内筒随所述第一内筒可一起绕 中心轴进行转动。 进一步可选的， 在所述凹槽内设有滑轨，通过所述滑轨使所述第二内筒沿所述中心轴的轴线方向 在所述第一内筒内滑动。 进一步可选的， 所述第二内筒的外壁上设有至少一个可伸缩滚珠，在所述第一内筒的内壁上设有 与所述至少一个可伸缩滚珠对应的限位孔， 其中通过所述至少一个可伸缩滚珠和所述限位孔的配合，将所述第二内筒在所述 中心轴方向上的位置进行限位。 进一步可选的， 在所述第二内筒的筒壁上，所述取放口沿与所述中心轴的轴线平行方向延伸至第 二内筒的筒底和筒口。 进一步可选的， 所述第二内筒包括第二挡板，所述第二挡板沿所述第二内筒的筒口的筒壁曲面设 置， 其中在所述第一内筒的筒口处设有第一挡板，所述第一挡板与所述第二挡板配合 形成一圆环挡板，通过所述圆环挡板对放入内筒结构中的衣物进行遮挡。 有益效果： 1、洗衣机开门方式从传统的向左旋开改为抽拉式，形式新颖。 2、可以抽出的第二内筒，让用户可以轻松拿取和放置衣物同时也使得清理更加便 捷。 3、独特的门锁组件使得门板的固定位置可以在外筒和内筒来回切换，门板损坏之 后可以更加方便快捷的更换。 4、孩子、宠物等进入到内筒后不会因为风把第二内筒吹进洗衣机内部，更加安全。 附图说明 通过参照附图详细描述其示例实施例，本公开的上述和其它目标、特征及优点将 变得更加显而易见。下面描述的附图仅仅是本公开的一些实施例，对于本领域的普通技术 人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。 图1示出了本发明中一实施例的锁组件示意图； 图2示出了本发明的一实施例的锁组件A放大示意图； 图3示出了本发明的一实施例的锁组件的爆炸图(一)； 图4示出了本发明的一实施例的锁组件的爆炸图(二)； 图5示出了本发明的一实施例的旋转锁杆示意图； 图6示出了本发明的一实施例的螺旋导向部示意图； 图7示出了本发明的一实施例的旋转导向结构示意图； 6 CN 111549494 A 说　明　书 4/8 页 图8示出了本发明的一实施例的第二锁止扣示意图； 图9示出了本发明的一实施例的第二锁止扣B部放大示意图； 图10示出了本发明的一实施例的衣物处理设备示意图； 图11示出了本发明的一实施例的筒体示意图； 图12示出了本发明的一实施例的筒体爆炸图； 图13示出了本发明的一实施例的第一内筒示意图(一)； 图14示出了本发明的一实施例的第二内筒示意图； 图15示出了本发明的一实施例的锁组件锁止第一锁止扣示意图； 图16示出了本发明的一实施例的第一内筒示意图(二)； 图17示出了本发明的一实施例的第一内筒C部放大示意图； 图中： 1-锁芯组件；11-轴承外壳；12-轴承；13-连接轴；14-旋转锁杆；141-锁孔；142-滚 珠； 2-第一锁止扣组件；21-第一锁止扣；22-旋转导向结构；221-底座；222-螺旋导向 部；2221-导向斜面；2222-导向杆；2223-回弹导向斜面；2224-倒钩；23-弹性件； 3-第二锁止扣；311-凸块；312-回正导向斜面； 4-门板；5-外壳；6-外筒； 7-第一内筒；71-提升筋；72-限位孔；73-第一挡板； 8-第二内筒；81-凹槽；82-伸缩滚珠；83-第二挡板；84-取放口； 9-滑轨。
