技术摘要：
本发明属于电源质量检测技术领域，具体涉及一种吸干机晃电死机自动恢复装置及检测方法；复位装置包括电源电压晃电检测系统和吸干机晃电死机恢复系统；电源电压晃电检测系统包括电压传感器、PLC可编程控制器和显示器；吸干机晃电死机恢复系统包括吸干机状态检测电路、吸  全部
背景技术：
动力总成试验室多明尼克吸干机，经常出现晃电死机现象，死机会使吸干机内部 单向阀无法打开，导致压缩机产生的压缩空气不能供给试验室的设备，无法正常进行试验。 为了防止晃电死机的现象发生，可以使用UPS稳压电源，但是受到负载容量大小的 限制，大功率的USP电源价格高，体积大，不便于现场安装。现有的晃电复位装置，只能监测 外网是否晃电，无法知道吸干机是否死机，无法进行精准的复位功能。
技术实现要素：

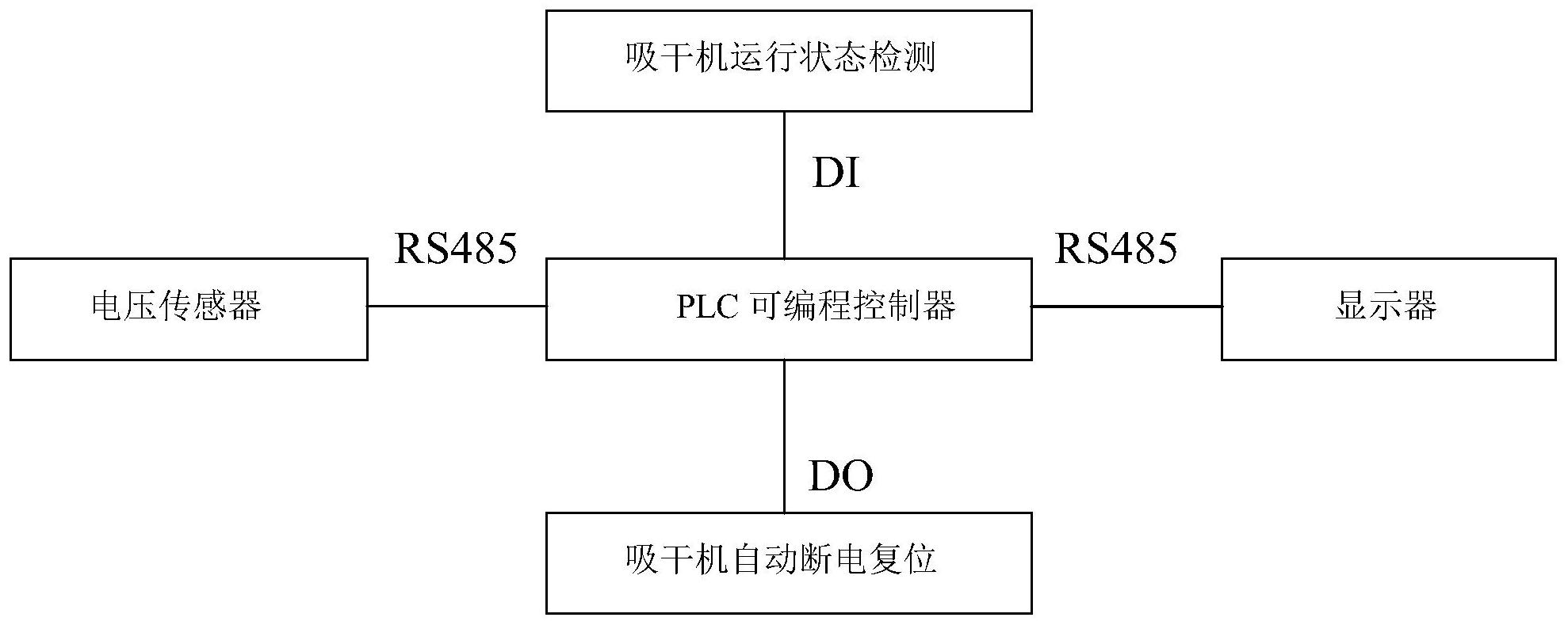

多明尼克吸干机，在晃电的情况下出现死机现象，通过监测电网电压，判断是否晃 电，再通过检测吸干机的状态信号判断是否死机，来分析吸干机是否发生晃电死机的情况， 如果发生晃电死机的情况，通过控制负责上电的接触器，使其断电，间隔3S钟再次使其上 电，可实现吸干机晃电死机自复位功能，避免了压缩机产生的压缩空气不能供给试验室的 设备，无法正常进行试验的情况发生。 本发明的技术方案如下： 通过检测吸干机的状态指示灯和吸干机的当前电压，判断出吸干机的当前工作状 态，是死机状态，是待机状态，还是运行状态。如果吸干机是死机状态，那么，通过自动断电 重启的方式，使吸干机自动复位。 本发明通过电压监测装置与状态检测电路相结合，利用PLC可编程控制器进行分 析与控制，并通过触摸屏把当前的状态显示出来。 一种吸干机晃电死机自复位装置，包括电源电压晃电检测系统和吸干机晃电死机 恢复系统两大部分； 所述电源电压晃电检测系统包括电压传感器、PLC可编程控制器和显示器； 所述电压传感器通过RS485通信的方式与PLC可编程控制器进行连接，所述显示器 通过RS485与PLC可编程控制器进行通信； 所述吸干机晃电死机恢复系统包括吸干机状态检测电路、吸干机状态指示输出电 路； 所述吸干机状态检测电路将采集到的信号连接到PLC可编程控制器的输入接口， PLC可编程控制器的输出接口连接吸干机状态指示输出电路。 技术方案中所述吸干机状态检测电路主要由光电耦合器、限流电阻R1以及电源组 成； 所述吸干机状态指示输出电路主要由限流电阻R2、吸干机电路板状态指示灯组 成； 4 CN 111551017 A 说　明　书 2/5 页 所述光电耦合器的输入端阳极接到吸干机电路板状态指示灯的阳极的控制线路 上，光电耦合器的输入端阴极接吸干机控制板的GND； 所述光电耦合器的输出端集电极经限流电阻R2接到PLC可编程控制器电源的VCC， 光电耦合器的输出端发射极接PLC可编程控制器的输入端，PLC可编程控制器输入的公共端 接PLC可编程控制器电源的GND； PLC可编程控制器的公共端接电源的VCC，PLC可编程控制器的输出接口经限流电 阻R2，接到吸干机电路板状态指示灯的阳极，吸干机电路板状态指示灯的阴极接PLC可编程 控制器电源的GND。 一种吸干机晃电死机自复位检测方法，包括以下步骤： 首先，电源电压晃电检测系统进行检测； 其次，对吸干机电路板状态指示灯亮灭进行采集，进行吸干机运行状态检测，分析 吸干机当前的运行状态； 再次，通过PLC可编程控制器输出信号来控制吸干机电路板状态指示灯，用来指示 吸干机运行状态； 最后，分析吸干机的运行状态后，对晃电导致的死机现象进行自动复位。 技术方案中所述电源电压晃电检测系统进行检测，具体步骤如下： 第1步：电源电压晃电检测系统上电； 第2步：检测电压是否大于额定电压380V-10％； 第3步：判断电源电压晃电检测系统电压是否在380V±10％范围内； 第4步：若电源电压晃电检测系统电压波动范围在380V±10％范围内，PLC可编程 控制器认为系统电压正常，则回到第3步继续判断；若电源电压晃电检测系统电压波动范围 不在380V±10％范围内，PLC可编程控制器认为系统出现晃电现象，则晃电次数 1。 所述对吸干机电路板状态指示灯亮灭进行采集，进行吸干机运行状态检测，分析 吸干机当前的运行状态，具体内容如下： 对吸干机电路板状态指示灯亮灭进行采集，分析吸干机当前的运行状态，实际是 将控制吸干机电路板状态指示灯的电平信号进行转换，转换为PLC可编程控制器可以识别 的24V电平信号，并将此信号接到PLC可编程控制器的输入端； 控制器需要判断是否能收到吸干机的状态信号，若接收不到吸干机的状态信号， 则说明吸干机已经出现晃电死机的现象； 控制器若接收到吸干机的信号为方波信号，则说明吸干机目前是待机状态，吸干 机状态正常，没有出现晃电死机的现象； 控制器若接收到吸干机的信号一直是高电平，则说明吸干机目前是运行状态，吸 干机状态正常，没有出现晃电死机的现象。 所述通过PLC可编程控制器输出信号来控制吸干机电路板状态指示灯，用来指示 运行状态，具体内容如下： PLC可编程控制器将接收到吸干机的信号进行处理，通过PLC可编程控制器的输出 口串联相应的限流电阻R2，控制吸干机电路板状态指示灯，用来指示吸干机当前的状态。 所述分析吸干机的运行状态后，对晃电导致的死机现象进行自动复位；具体内容 如下： 5 CN 111551017 A 说　明　书 3/5 页 若控制器判定电源电压晃电检测系统出现晃电现象，同时吸干机出现死机现象， PLC可编程控制器即可判定是由于晃电导致吸干机死机；此时，断开吸干机的主电源接触 器，收到接触器断开信号后，再次给主电源接触器上电，实现吸干机自动断电复位。 本发明有益技术效果： 现有的晃电复位装置，只能监测外网是否晃电，无法知道吸干机是否死机，无法进 行精准的复位功能；而本发明吸干机晃电死机自复位装置在出现晃电的情况后，系统自动 进行诊断，并自动断电复位，避免了由于晃电导致试验室压缩空气停止供应的情况发生，保 证试验室设备的正常运行。 附图说明 图1为本发明所述一种吸干机晃电死机自复位装置框图； 图2为电源电压晃电检测系统和吸干机晃电死机恢复系统输入输出电路示意图； 图3为吸干机晃电死机自复位检测方法流程图；
