技术摘要：
本发明涉及一种预制通长柱混凝土装配式框架结构及其施工方法，其包括预制柱、预制板、预制梁、预制墙板以及斜撑，所述预制柱由若干个预制通长柱组合而成；斜撑交叉连接在相邻预制通长柱之间；预制梁水平横向连接相邻预制通长柱，并且形成层式结构；预制板设置在预制柱  全部
背景技术：
随着近几年来建筑业劳动力紧缺和人们日益增长的美好生活需求，传统的建造方 式已不适应当前行业形势，积极倡导建筑产业化，有利于推进低碳、绿色、环保、节能的建筑 目标的实现。 目前，行业内采用的装配式施工顺序大多为传统的从低层向高层逐层建造的模 式，这种施工模式仍存在着许多缺点：第一，结构整体性不足；第二，施工操作较为繁琐，塔 吊的旋转操作使用不利于高空作业的现场施工安全管理；第三，受不利天气影响较大，工作 效率较低；第四，施工质量暂时没有较为有效的检测手段；第五，支撑系统的使用增加了现 场安全管理的难度。这些问题使装配式建筑的推广使用存在着一定的阻碍。
技术实现要素：

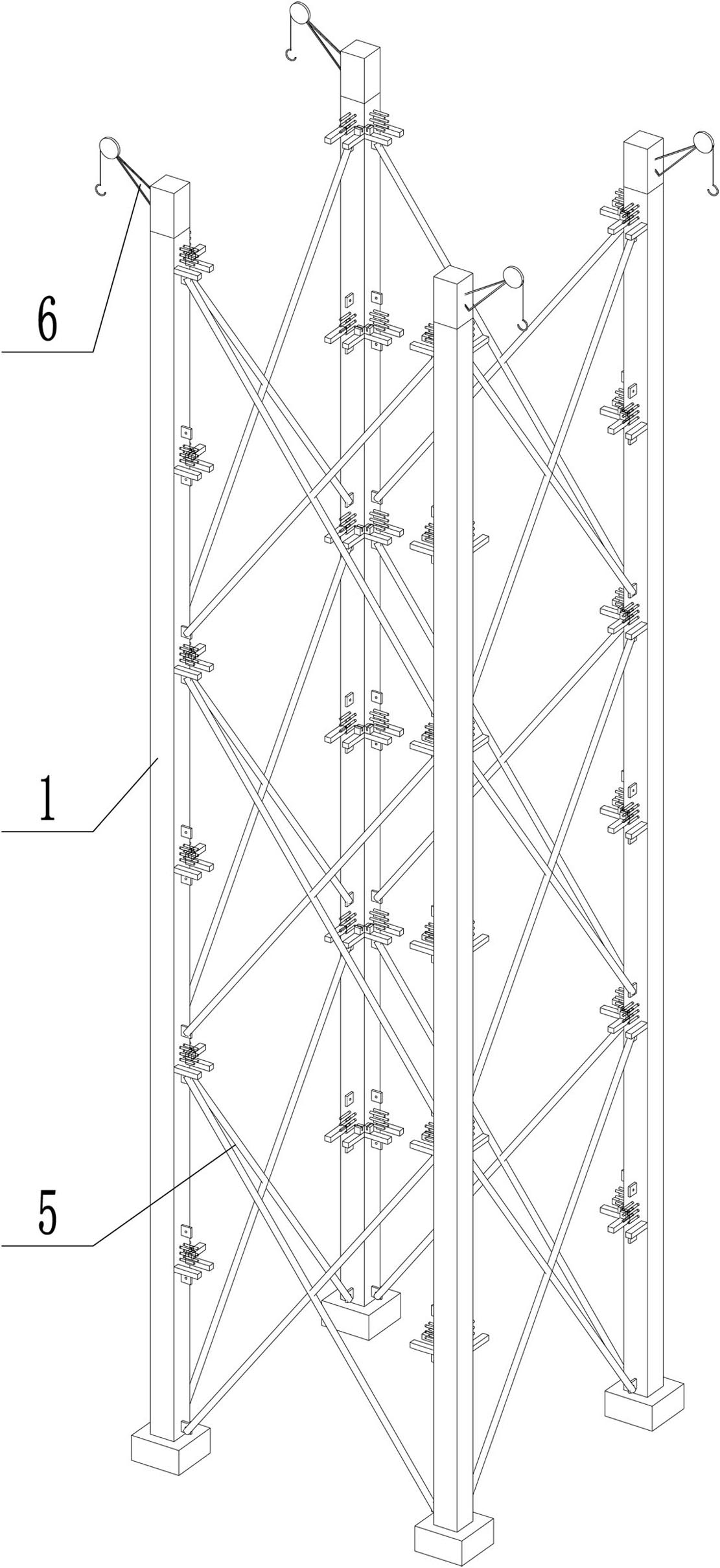

本发明所要解决的技术问题是提供一种预制通长柱混凝土装配式框架结构及其 施工方法，其采用逐层向下装配施工，能够解决当前竖向构件的连接问题，减少支撑系统使 用、模板支撑、混凝土浇筑作业和高层作业的安全性问题，增加施工用具的重复使用，既保 证了整体施工质量，又缩短了施工现场作业时间，符合现场施工的质量、安全、进度的要求。 本发明所采用的技术方案是：一种预制通长柱混凝土装配式框架结构，其包括预 制柱、预制板、预制梁以及斜撑； 所述预制柱由若干个预制通长柱组合而成；斜撑交叉连接在相邻预制通长柱之间；预 制梁水平横向连接相邻预制通长柱，并且形成层式结构；预制板设置在预制通长柱每层的 柱预埋扣件上。 进一步的，预制通长柱的长度等于建筑结构总高度，在施工过程中顶部安装有吊 装起重机械。 进一步的，在所述预制通长柱上设置有预埋水平悬臂端，所述预制梁的两端搭接 在预埋水平悬臂端上。 进一步的，在预制通长柱上设置有柱预留钢筋，在所述预制梁的两端分别设置有 梁预留钢筋，所述梁预留钢筋与对应的柱预留钢筋连接。 进一步的，在预制通长柱上设置有柱预埋扣件，在所述预制板的四角分别设置有 板预留钢筋，所述板预留钢筋与对应的柱预埋扣件连接。 进一步的，在预制通长柱上设置有用于与斜撑连接的柱预埋钢片。 进一步的，所述预制梁的下端面设置有梁预埋钢片，在两层预制梁之间设置有预 制墙板，在所述预制墙板的顶端设置有用于与梁预埋钢片连接的墙板连接扣件。 一种预制通长柱混凝土装配式框架结构施工方法，其包括如下步骤： a、将预制通长柱、预制板、预制梁以及预制墙板制作养护完成运送至施工现场；若预制 3 CN 111608270 A 说　明　书 2/5 页 柱长度过长，则在施工现场完成制作养护；斜撑为钢加工厂制作的钢构件； b、将预制通长柱运输到指定位置，用竖桩机固定到制作养护完成的基础上，在相邻预 制通长柱之间安装斜撑，并在预制立柱的顶部安装吊装起重机械； c、将预制板吊装至顶层楼板设计高度，与预制通长柱的柱预埋扣件临时固定； d、将预制梁吊装至顶层梁设计高度，与预制通长柱的预埋水平悬臂端临时固定； e、调整好预制通长柱、预制板、预制梁之间相对位置，将预制梁的梁预留钢筋与预制通 长柱上的柱预留钢筋连接，然后对预制通长柱、预制板、预制梁连接处做定位定形固接； f、拆除顶层楼板下方一层的斜撑； g、重复步骤c~f逐层向下装配施工，直至完成整个建筑结构。 进一步的，在步骤f中，拆除斜撑后，吊装预制墙板，将其吊装在预制梁底部的梁预 埋钢片上。 本发明的积极效果为： 一、整体性好，提高结构安全性和抗倒塌性：本发明混凝土装配式框架结构采用的预制 通长柱避免了竖向受力构件分层制作装配，保证了预制柱整体性，荷载作用时结构传力和 变形更为连续均匀，有利于提高结构安全性、可靠性和抗倒塌性能。 二、施工操作简便，有利于工程高空施工作业安全管理：本发明的预制通长柱为逐 层向下装配施工提供了可能，由顶层到底层逐层装配施工，构件大部分作业在地面完成，运 输到投影位置直接起吊安装即可，减少了塔吊旋转操作使用，减少了大量的支模、浇筑、养 护等作业，施工操作简便；避免了运输、吊装、安装施工作业在空间和时间交叉、碰撞，有利 于工程安全管理。 三、先装配顶层，减少了不利天气对施工的影响：本发明的装配式施工顺序是从上 往下进行，在完成顶层施工后，可以减少风雨雪等不利天气对下面楼层的吊装、固定、浇筑 等施工作业的影响。 四、工程进度快，减少工期：本发明的预制立柱在初期施工完成后，不需要再对竖 向构件进行吊装、固定、连接和浇筑的施工过程；一个平面层只进行了一次局部浇筑，所有 构件就能够连接成一个整体；本发明的预制构件完成预制、吊装后，基本不用再进行浇筑、 振捣、养护等作业，可以直接转入下一步操作步骤，明显减少工期； 五、提高施工质量：本发明的装配式施工方法的大部分结构构件均在地面完成，避免了 高空浇筑、支模、拆模、振捣等高空作业，同时预制环境可以人工控制，预制构件质量有保 证；预制立柱的水平悬臂端能起到加强梁柱连接的作用，防止节点连接处混凝土发生开裂。 六、实现了减少支撑系统的使用：本发明的装配式连接施工均采用混凝土结构常 用的钢筋连接和混凝土连接，做到了与常规不同的从顶部向下进行的施工顺序，减少了水 平构件的临时支撑。 附图说明 图1为本发明实施例一步骤b施工完后的结构示意图； 图2是本发明的实施例一步骤d施工完后的结构示意图； 图3是本发明的实施例一步骤f施工完后的结构示意图； 图4是本发明的实施例一步骤g施工完后的结构示意图； 4 CN 111608270 A 说　明　书 3/5 页 图5是本发明预制通长柱的结构示意图； 图6是本发明预埋水平悬臂端结构示意图； 图7是本发明预制梁结构示意图； 图8是本发明预制板结构示意图； 图9是本发明预制墙板结构示意图。
