技术摘要：
本发明涉及一种合成纤维过滤棉制备卷绕加工工艺，该过滤棉制备卷绕加工工艺采用如下卷绕机械，该卷绕机械包括底板和设置在底板顶部的收卷装置，底板的顶部位于收卷装置的两侧分别设置有张紧装置和切断装置，收卷装置包括两组对称设置的三角支架和架设在三角之间的转辊  全部
背景技术：
众所周知，空气中含有大量粉尘，空气中粉尘含量的多少跟很多客观因素有关，如 天气情况、季节变化、工业生产、矿产开采、土地沙化、水土流失、环境污染等；一个成年人每 天大约需要19m3空气以便从中取得所需的氧气，如果工人工作地点的空气含有大量粉尘， 在这种环境下工作的人吸进肺部的粉尘量就多，很多有害气体、液体或某些金属元素都能 吸附在其上，随着人的呼吸而被带入肺部深处或粘附在支气管的管壁上，引起或加重呼吸 器官的各种疾病，因此，过滤棉就有了它不可或缺的地位。 合成纤维过滤棉和其他同级别的滤材相比具有阻力小、重量轻、容量大、环保(可 焚烧)、价格适中等优点。合成纤维棉经过冷风定型后，再经过压轴确定厚度，然后再经过规 定值的切边，当长度达到指定的值后由热熔丝切断，然后成卷。在收卷过程中会存在以下缺 点：一、收卷时两端会发生偏移，收卷效果不好；二、层与层之间有较大间隙，导致过滤棉卷 比较松散，占用空间大。 为此，本发明提供一种合成纤维过滤棉制备卷绕加工工艺。
技术实现要素：

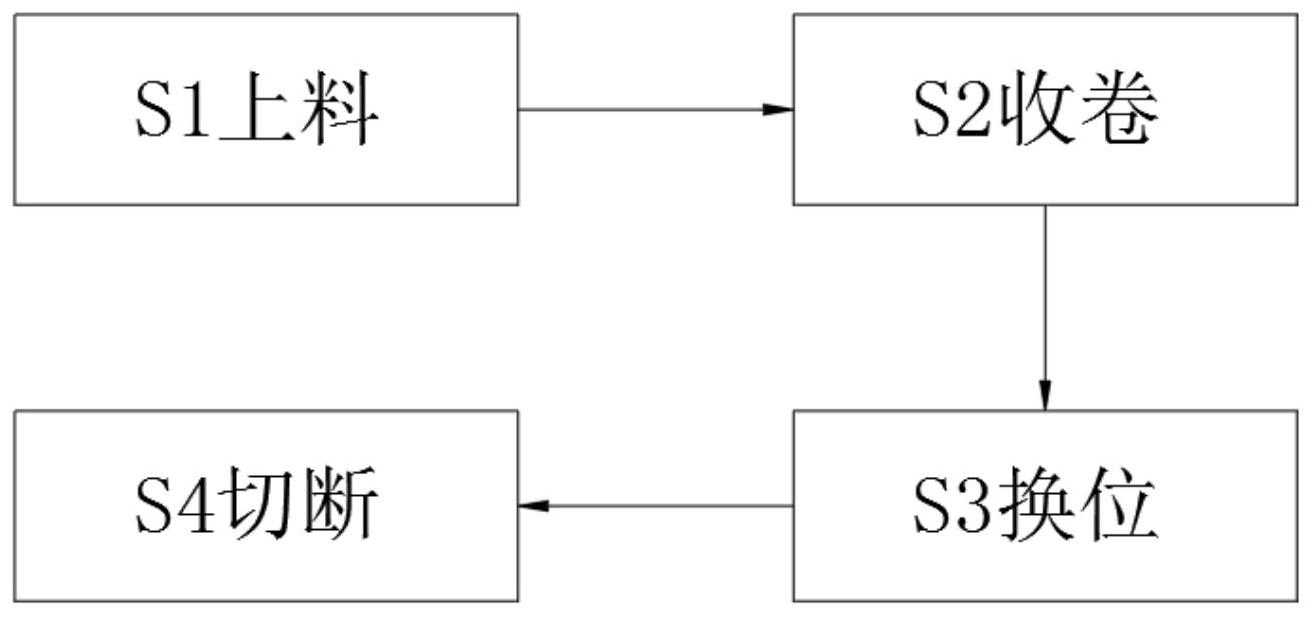

为了实现上述目的，本发明采用以下技术方案来实现：一种合成纤维过滤棉制备 卷绕加工工艺，该过滤棉制备卷绕加工工艺采用如下卷绕机械，该卷绕机械包括底板和设 置在底板顶部的收卷装置，所述底板的顶部位于收卷装置的两侧分别设置有张紧装置和切 断装置，所述收卷装置包括两组对称设置在底板前后两侧的三角支架，两组三角支架之间 架设有转辊，且转辊的两端与三角支架转动连接，所述转辊的外壁设置有四组呈均匀环形 分布的收卷机构； 所述收卷机构包括两组对称设置在三角支架两端的连接板，连接板的末端内侧转 动连接有限位单元，且限位单元的相对侧固定安装有三爪卡盘，所述连接板的侧壁开设有 沿其长度方向延伸的矩形通孔，且矩形通孔内设置有导向杆，所述导向杆上滑动设置有L型 板，两组L型板之间架设有压辊，导向杆的外部位于L型板和矩形通孔的末端之间套设有弹 簧，且弹簧的两端分别与L型板的水平段和矩形通孔的末端相连接；所述收卷装置还包括用 于驱动收卷机构的电机，电机滑动安装在三角支架上； 所述张紧装置包括张紧装置包括两组对称设置在底板前后两侧的竖直板和架设 在两组竖直板之间的张紧辊，竖直板的侧壁靠顶端开设有沿其长度方向延伸的腰型孔，所 述张紧辊的两端转动连接有短轴，短轴穿过腰型孔通向竖直板的外侧，并通过螺母锁紧固 定； 所述切断装置包括横跨底板顶部的矩形板和一体成型在矩形板前后两侧的外沿， 4 CN 111573422 A 说　明　书 2/4 页 两组外沿之间设置有热熔线，矩形板的底部靠近前后两侧设置有T型滑块，底板的顶部对应 T型滑块的位置开设有T型滑槽，T型滑块滑动对接在T型滑槽内； 该过滤棉制备卷绕加工工艺包括如下步骤： S1上料：纤维棉经张紧装置传送至收卷装置上的收卷机构； S2收卷：电机驱动收卷机构转动，将纤维棉收卷起来； S3换位：转动转辊，使其带动收卷机构转动度，收卷好的纤维棉换位到待切断的位 置，空的卷芯换位到待收卷的位置； S4切断：移动切断装置，使其将纤维棉切断，收卷好的卷芯从收卷机构上拆卸下 来，纤维棉的末端固定在空的卷芯上。 优选的，所述三角支架的侧壁位于顶角处开设有圆孔，转辊的两端固定连接有中 心轴，所述中心轴的末端延伸至圆孔内，并通过轴承与圆孔转动连接。 优选的，所述限位单元包括圆板和固定在圆板侧壁的转轴，所述连接板的侧壁对 应转轴的位置开设有轴孔，转轴的末端延伸至轴孔内，并通过轴承与轴孔转动连接。 优选的，所述转轴的末端还开设有定位槽，定位槽由圆槽和开设在圆槽外周的矩 形凹槽组成，所述电机的输出端固定连接有与定位槽形状相同的传动轴，且传动轴滑动对 接在定位槽中。 优选的，所述圆板的外沿设置有多组呈均匀环型分布的限位板，限位板的剖切面 呈扇形，其外环面上开设有扇形凹槽，且扇形凹槽内设置有延伸板，限位板与延伸板通过螺 钉锁紧固定。 优选的，所述延伸板的剖切面呈扇形，其内环面远离转轴的一侧开设有扇形缺口， 扇形缺口搭接在限位板的外环面上，且限位板远离转轴的一侧与延伸板的侧壁相平齐。 优选的，其中一组所述三角支架的两条斜边外侧壁开设有T型凹槽，电机的外壁对 称设置有滑动对接在T型凹槽内的T型滑杆。 优选的，所述导向杆贯穿L型板的水平段，压辊的两端与L型板的竖直段末端转动 连接。 有益效果 1.本发明通过设置限位单元对过滤棉卷的两端起到限制作用，避免收卷过程中发 生偏移，且在限位板外加设可伸缩的延伸板，可以调整限位单元的限位直径； 2.本发明利用弹簧给压辊的弹性力，使压辊始终与最外层的过滤棉接触并对其挤 压，使层与层之间无缝收卷；本发明通过设置多组收卷机构，节省了更换卷芯所需要的时 间。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1是本发明的流程图； 图2是本发明的结构示意图； 图3是本发明收卷装置的立体图； 图4是本发明收卷装置的另一视角立体图； 图5是本发明图4中A区域的放大示意图； 5 CN 111573422 A 说　明　书 3/4 页 图6是本发明第一工作状态的结构示意图； 图7是本发明第二工作状态的结构示意图； 图8是本发明切断装置的立体图。 图中：10、底板；11、T型滑槽；20、收卷装置；21、三角支架；211、T型凹槽；22、转辊； 221、中心轴；23、收卷机构；231、连接板；2311、矩形通孔；232、限位单元；2321、圆板；2322、 转轴；2323、限位板；2324、延伸板；233、三爪卡盘；234、导向杆；235、L型板；236、弹簧；237、 压辊；24、电机；241、T型滑杆；30、张紧装置；31、竖直板；32、腰型孔；33、张紧辊；40、切断装 置；41、矩形板；42、外沿；43、T型滑块；44、热熔线。
