技术摘要：
本发明涉及一种适用于寒冷地区旧沥青路面热再生的再生剂，以重量计，再生剂包括以下配比：芳烃油95～105份；增塑剂和低温剂25～35份；粘合剂2.5～3.5份；稀释剂0.5～1.5份。本发明的一种适用于寒冷地区旧沥青路面热再生的再生剂，并且本发明采用己二酸二辛脂DOA代替常  全部
背景技术：
近年来，我国公路建设飞速发展，现代综合交通运输体系发展规划中指出，完善高 速公  路网络，在2020年通车公路总里程要达到500万公里，同时推进建设年代较早、交通繁 忙的 国家高速公路扩容改造工作。规划中同时提出要促进交通运输绿色发展，推动节能低 碳发展、  强化生态保护和污染防治、推进资源集约节约利用。在工程建设中，鼓励综合利用 废旧路面、  疏浚土、钢轨、轮胎和沥青等材料以及无害化处理后的工业废料、建筑垃圾。因 此，全国的 公路建设已经从单纯的大规模建设转入新建与养护维修并重的阶段，沥青路面 再生技术的应  用变得尤为重要。 内蒙古北部、东北地区等冬严寒地区，受经度、纬度等因素影响，其气候特点冬季 寒冷  而漫长，旧沥青路面再生，对于再生沥青混合料的低温性能要求较高。目前针对提升 寒冷地 区的再生沥青混合料的低温性能缺乏有效技术。
技术实现要素：

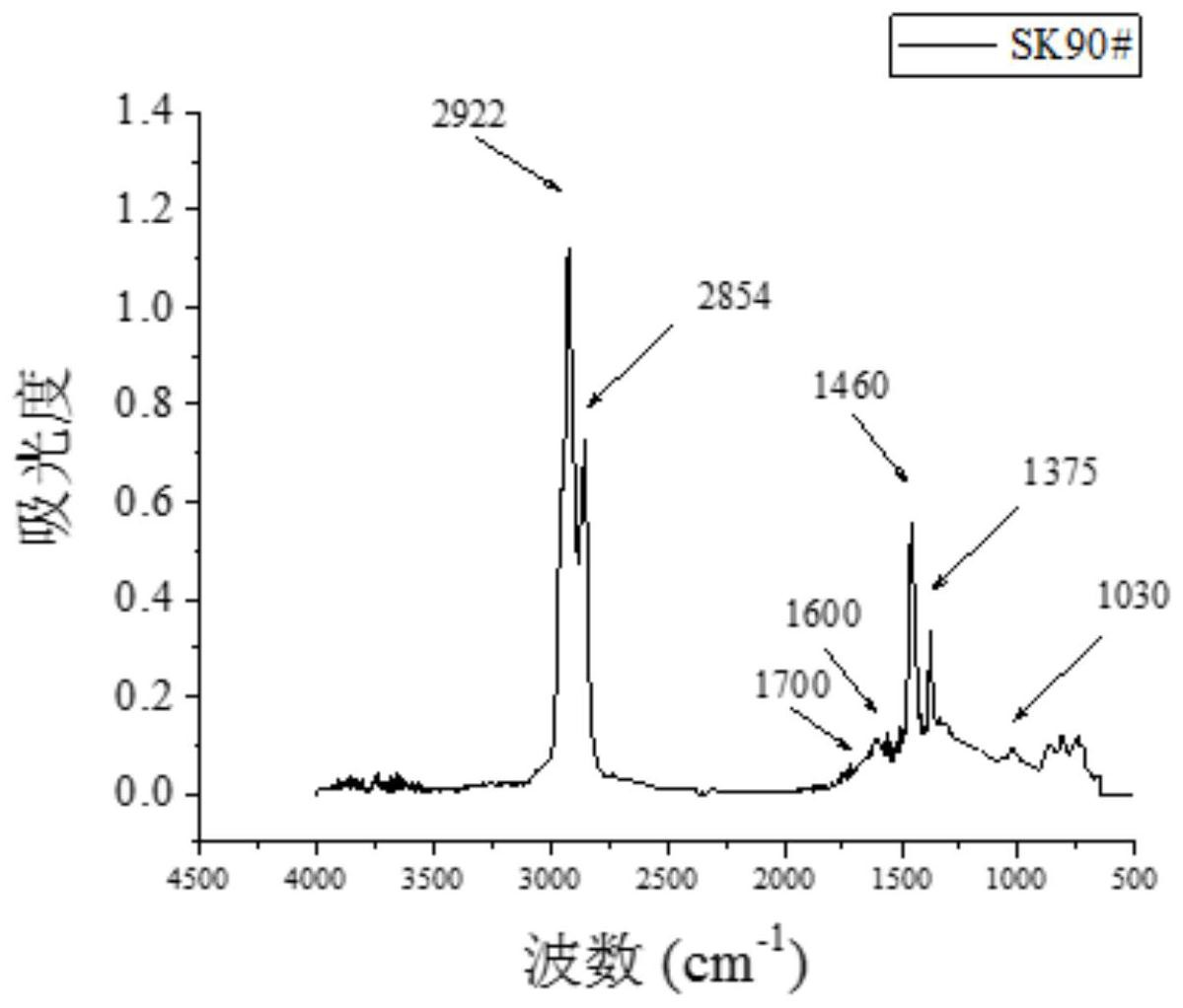

本申请提供了一种适用于寒冷地区旧沥青路面热再生的再生剂及其制备方法，以 解 决寒冷地区的再生沥青混合料的低温性能缺乏有效技术的问题。 本申请采用的技术方案如下： 本发明提供一种适用于寒冷地区旧沥青路面热再生的再生剂，其特征在于，以重 量  计，所述再生剂包括以下配比： 芳烃油； 增塑剂； 低温改性剂； 增稠剂； 稀释剂； 所述芳烃油、所述增塑剂和低温剂、所述增稠剂、所述稀释剂的比例100:30:3:1。 进一步地，所述芳烃油具体为糠醛抽出油、亚麻油中的一种或者多种的组合。 进一步地，所述增塑剂和所述低温改性剂具体为己二酸二辛脂(DOA)。 进一步地，所述增稠剂具体为石油树脂。 进一步地，所述稀释剂具体为松节油、橡胶油中的一种或者多种的组合。 进一步地，一种适用于寒冷地区旧沥青路面热再生的再生剂的制备方法，其特征 在  于，所述制备方法包括以下步骤： 将糠醛抽出油搅拌加热，温度为100℃～130℃； 加入C9石油树脂并高速剪切搅拌，转速为1900～2100r/min，时间为5～15min； 3 CN 111548635 A 说　明　书 2/6 页 保持上述温度加入己二酸二辛脂(DOA)和松节油，继续剪切5～15min，形成稳定的  混合溶液，即得成品。 采用本申请的技术方案的有益效果如下： 本发明的一种适用于寒冷地区旧沥青路面热再生的再生剂及其制备方法，本发明 采  用己二酸二辛脂DOA作为增塑剂和改性剂，该品可以改善老化沥青的韧性组分，增强沥  青低温延展性，并且具有优良的耐寒性，它赋予制品优良的低温柔顺性，并具有一定的  光、 热稳定性和耐水性。 附图说明 为了更清楚地说明本申请的技术方案，下面将对实施例中所需要使用的附图作简 单  地介绍，显而易见地，对于本领域普通技术人员而言，在不付出创造性劳动的前提下，  还可以根据这些附图获得其他的附图。 图1为结构分析中原状沥青红外光谱图； 图2为结构分析中老化沥青红外光谱图； 图3为结构分析中再生剂红外光谱图； 图4为结构分析中再生沥青红外光谱图； 图5为结构分析中红外光谱对比图。
