技术摘要：
本发明公开了一种用于圆柱形物体的外形在线检测处理装置，包括传输带组件、以及安装在传输带组件上方和侧面的在线检测组件和在线处理组件。当在线检测组件检测到传输带组件上的被测圆柱形物体厚度或直径超过要求范围时，在线检测组件的传感器发送控制信号给相应的超厚  全部
背景技术：
原材料或产品外形尺寸是否合格的检测是产品生产的重要环节，特别是自动化生 产线上，原材料外形尺寸不合格可能导致生产线工作停止，外形尺寸合格产品和不合格产 品混淆将严重影响产品质量。 离线检测效率低，自动化程度低。因此原材料或产品外形尺寸在线检测，对于生产 线正常工作，以及提高生产线工作效率具有重要作用。 圆柱形物体是工业生产中占比较大，由于涉及到几何尺寸检测，采用激光测距等 尺寸检测方法成本高，机械处理方式结构复杂、结构尺寸大、占用空间大。简单可靠的自动 化流水线连续在线检测和处理装置具有广阔的应用前景。
技术实现要素：

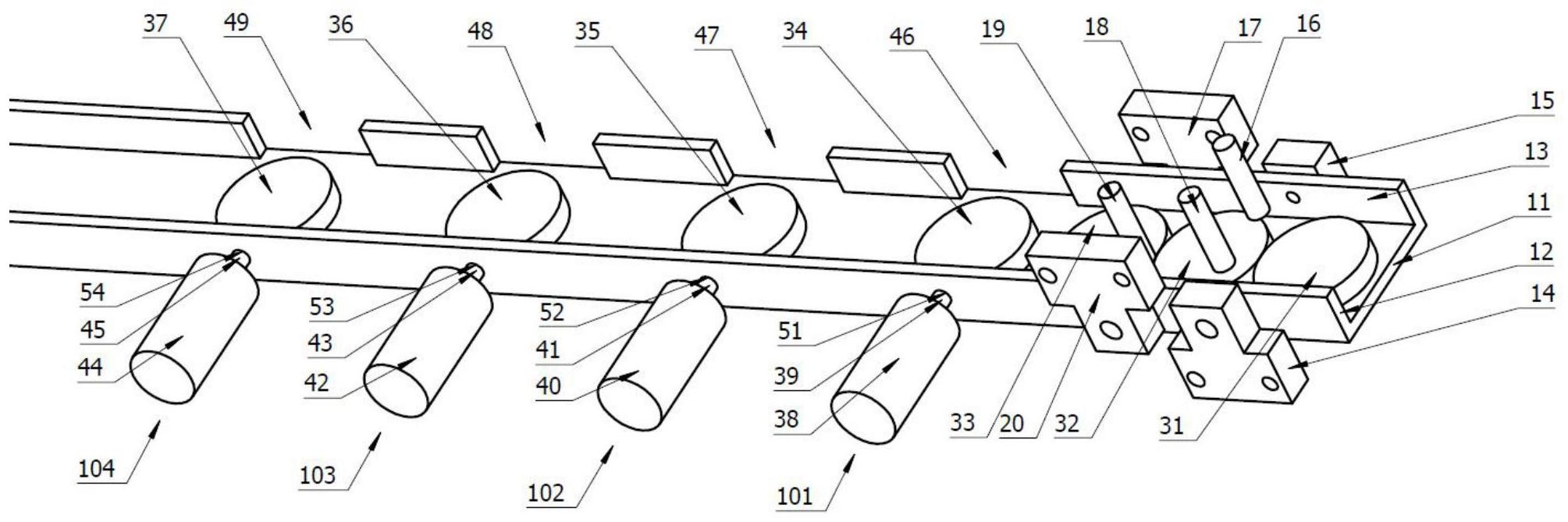

本发明的目的在于针对现有技术中的不足，提供一种用于圆柱形物体的外形在线 检测处理装置，以解决现有技术中存在的问题。 本发明所解决的技术问题可以采用以下技术方案来实现： 一种用于圆柱形物体的外形在线检测处理装置，包括传输带组件、以及安装在传 输带组件上方和侧面的在线检测组件和在线处理组件； 所述的传输带组件包括支撑架，支撑架包括第一固定挡边和第二固定挡板，第一 固定挡边和第二固定挡板的底部通过底板连接，且倾斜于地面设置，在第一固定挡边和第 二固定挡板之间设有传输带，在传输带的前端设有在线检测组件； 所述在线检测组件包括用于高度检测的第一对射传感器和第二对射传感器、以及 用于直径检测的第一接近传感器、第二接近传感器和第三接近传感器； 第一对射传感器的发射端和接收端分别设置在第一固定挡边和第二固定挡板的 外侧面，所述第二对射传感器的发射端和接收端分别设置在第一固定挡边和第二固定挡板 的外侧面； 第一接近传感器、第二接近传感器和第三接近传感器固定在传输带上方的机架 上，且与传输带的圆柱形物体垂直； 所述在线处理组件位于传输带的后端，在线处理组件包括超厚处理单元、超薄处 理单元、超大处理单元和超小处理单元； 超厚处理单元包括安装在第一固定挡边外侧面上的第一气缸，第一气缸的输出端 连接有第一推杆，第一气缸驱动第一推杆穿过第一穿孔将厚度过大的圆柱形物体由开设在 第二固定挡边上的第一通过槽推出； 超薄处理单元包括安装在第一固定挡边外侧面上的第二气缸，第二气缸的输出端 4 CN 111578865 A 说　明　书 2/4 页 连接有第二推杆，第二气缸驱动第二推杆穿过第二穿孔将厚度过小的圆柱形物体由开设在 第二固定挡边上的第二通过槽推出； 超大处理单元包括安装在第一固定挡边外侧面上的第三气缸，第三气缸的输出端 连接有第三推杆，第三气缸驱动第三推杆穿过第三穿孔将直径过大的圆柱形物体由开设在 第二固定挡边上的第三通过槽推出； 超小处理单元包括安装在第一固定挡边外侧面上的第四气缸，第四气缸的输出端 连接有第四推杆，第四气缸驱动第四推杆穿过第四穿孔将厚度过小的圆柱形物体由开设在 第二固定挡边上的第四通过槽推出。 进一步的，在所述第一固定挡边和第二固定挡板上开设有一组第一通孔，位于第 一固定挡边外侧面的第一对射传感器的发射端发出的光线穿过第一通孔到达位于第二固 定挡板的外侧面的第一对射传感器的接收端。 进一步的，在所述第一固定挡边和第二固定挡板上开设有一组第二通孔，位于第 一固定挡边外侧面的第二对射传感器的发射端发出的光线穿过第二通孔到达位于第二固 定挡板的外侧面的第二对射传感器的接收端。 进一步的，设合格的被测圆柱形物体厚度范围为Hmin～Hmax， 当被测圆柱形物体厚度小于Hmin时，被测圆柱形物体不遮挡第一对射传感器的发 射端发射给接收端的光线； 当被测圆柱形物体厚度大于等于Hmax时，被测圆柱形物体遮挡第一对射传感器的 发射端发射给接收端的光线； 当被测圆柱形物体厚度大于Hmax时，被测圆柱形物体遮挡第二对射传感器的发射 端发射给接收端的光线； 当被测圆柱形物体厚度小于等于Hmax时，被测圆柱形物体不遮挡第二对射传感器 的发射端发射给接收端的光线。 进一步的，设合格的被测圆柱形物体的直径范围为Dmin～Dmax，第一接近传感器的 轴线和第二接近传感器的轴线到第一固定挡边的距离均为h1，第三接近传感器的轴线到第 一固定挡边的距离h2； 则第一接近传感器的轴线到第二接近传感器的轴线距离为： 第一接近传感器(19)的轴线到第三接近传感器(16)的轴线距离为： 在确定h1和h2之后，根据 和 L2稍大于 确定第一接近传感器、第二接近传感器和第三接近传感器安装位置；当第一接近 传感器检测到被测的圆柱形物体时，若第二接近传感器没有检测到被测的圆柱形物体，说 明被测的圆柱形物体的直径小于Dmin，若第三接近传感器检测到被测的圆柱形物体，说明被 测的圆柱形物体的直径大于Dmax。 5 CN 111578865 A 说　明　书 3/4 页 与现有技术相比，本发明的有益效果在于： 在传送带不停顿的条件下实现了工位的在线检测，根据检测结果不合格的种类， 进行相应的分类处理，具有结构简单，控制容易，使用方便等优点，具有广泛的应用前景。 附图说明 图1为本发明所述的外形在线检测处理装置的示意图。 图2为本发明所述的支撑架的侧视图和俯视图。 图3为本发明所述的圆柱形物体检测原理示意图。
