技术摘要：
本发明公开了一种气浮法水污染净化清理设备，包括机身，所述机身内设有用于悬浮垃圾过滤回收的污水处理箱，所述污水处理箱内设有用于水污染垃圾回旋回收的垃圾收集装置，本发明设有垃圾回收装置，能够通过从上到下逐渐缩小的螺旋过滤叶轮，使污水通过过滤壳体滤出，垃  全部
背景技术：
水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水；一般生 活中常见的污水，如工业污水，工业污水存在排放量大和含有难去除的油性杂质，油性杂质 排到河流中会对水质产出很大危害，现有的水污染处理设备一般清理效率比较低，所以需 要设计一款能够快速过滤处理工业污水中的净化设备。
技术实现要素：

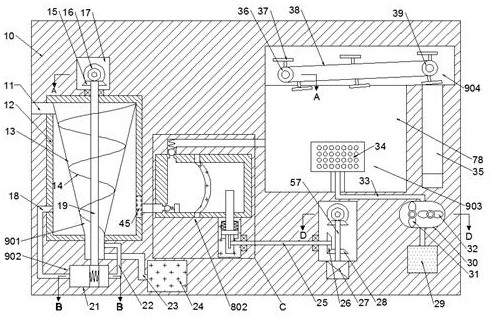

本发明的目的在于提供一种气浮法水污染净化清理设备，用于克服现有技术中的 上述缺陷。 根据本发明的一种气浮法水污染净化清理设备，包括机身，所述机身内设有用于 悬浮垃圾过滤回收的污水处理箱，所述污水处理箱内设有用于水污染垃圾回旋回收的垃圾 收集装置，所述垃圾收集装置包括固定安装于所述污水处理箱上下侧壁体上的能够渗出污 水阻隔大块垃圾的过滤壳体，所述过滤壳体上侧设有第一齿轮腔，所述第一齿轮腔后侧设 有用于驱动的齿轮组，所述第一齿轮腔与所述污水处理箱之间转动设有主动轴，所述过滤 壳体内的主动轴上固设有从上到下逐渐减小的能够对垃圾转动移除的螺旋过滤叶轮，所述 螺旋过滤叶轮下侧设有用于回收污染物的回收再利用装置，所述污水处理箱右侧壁体上固 设有过滤网，所述过滤网右侧设有能过防止污染物侵蚀的气体隔膜泵，所述气体隔膜泵右 侧设有污水池，所述污水池下侧设有第二齿轮腔，所述第二齿轮腔下侧底壁内固设有控制 电机，所述污水池下侧设有用于杂质清除的气泡包裹装置，所述污水池的水位线上侧设有 用于污水表面漂浮垃圾清理的清理回收装置。 在上述技术方案基础上，所述齿轮组包括设置于所述第一齿轮腔后侧的过滤网， 所述过滤网后侧壁体内固设有后侧电机，所述后侧电机前侧动力输出轴上固设有第一带 轮，所述同步带腔右侧转动设有第二带轮，所述第一带轮与所述第二带轮之间设有同步带， 所述第一带轮前侧的所述第一齿轮腔内固设有与所述主动轴上侧固设有的下侧锥齿轮啮 合连接的中心锥齿轮。 在上述技术方案基础上，所述回收再利用装置包括设置于所述过滤壳体右侧壁体 上的吸入管，所述吸入管连接有污水泵，所述污水泵左侧设有与所述污水处理箱相连通的 循环管，所述污水泵内设有气压腔，所述气压腔内设有与所述主动轴固定安装的转动球，所 述转动球内设有滑动腔，所述滑动腔左右侧滑动设有于所述气压腔内壁相贴的贴壁板，所 述贴壁板靠近与所述主动轴之间设有设有压缩弹簧，所述贴壁板始终与所述气压腔内壁相 贴，通过所述转动球转动带动所述贴壁板转动，从而使气压腔内侧产生高低水压差，从而起 到污水回收循环和加速垃圾回收的作用，所述吸入管下侧的所述过滤壳体右侧壁体内固设 有垃圾回收管，所述垃圾回收管右侧设有用于垃圾回收的垃圾回收箱。 4 CN 111592133 A 说　明　书 2/5 页 在上述技术方案基础上，所述气体隔膜泵包括设置于所述污水处理箱右侧的隔膜 泵箱，所述隔膜泵箱内设有隔膜，所述隔膜左侧设有用于污水进出的左侧水腔，所述隔膜右 侧设有能够气体压缩的气缸，所述气缸下侧固设有驱动箱，所述驱动箱内设有滑杆腔，所述 滑杆腔左右对称设有弹簧腔，所述滑杆腔与所述气缸之间滑动设有活柱，所述活柱下侧固 设有滑动安装于所述弹簧腔内的连接板，所述弹簧腔上侧壁体与位于所述活柱左右侧的所 述连接板上侧之间设有复位弹簧，所述滑杆腔与所述第二齿轮腔之间转动设有从动轴，所 述控制电机动力输出轴固设有转动轴，所述第二齿轮腔内的所述从动轴上固设有与所述转 动轴  上固设有的第一锥齿轮啮合连接的左侧锥齿轮，所述滑杆腔内的所述从动轴上固设 有用于推动所述活柱上下往复运动的凸轮，所述左侧水腔上侧连通用于出水管，所述出水 管与所述隔膜泵箱之间滑动设有用于单向流出阀，所述左侧水腔左侧壁体内设有与所述过 滤网连通的左侧抽水管，所述左侧抽水管与所述左侧水腔之间设有单向进水阀。 在上述技术方案基础上，所述气泡包裹装置包括设置于所述第二齿轮腔右侧的用 于提供气体的气压箱，所述气压箱上侧设有用于压缩气体的从动轴，所述从动轴上设有与 所述污水池内的所述气泡箱连接的带轮腔，所述气泡箱外侧设有多组气孔，从而使所述带 轮腔从而所述气泡箱流出时产生大量气泡，对污水中油状杂质进行包裹上浮，所述第二齿 轮腔后侧设有带轮腔，所述带轮腔与所述第二齿轮腔之间转动设有左侧转轴，所述第二齿 轮腔内的所述左侧转轴上固设有与所述转动轴固设有的第二锥齿轮啮合连接的第三锥齿 轮，所述带轮腔内的所述左侧转轴上固设有第三带轮，所述从动轴与所述带轮腔之间转动 设有右侧转轴，所述带轮腔内的所述右侧转轴上固设有第三带轮，所述第三带轮与所述第 三带轮之间设有第二同步带，所述从动轴后侧与所述带轮腔之间设有第三齿轮腔，所述第 三齿轮腔内的所述右侧转轴上固设有左侧齿轮，所述左侧齿轮右侧啮合连接有第三齿轮 腔，所述第三齿轮腔前侧的所述从动轴啮设有纵齿轮，所述左侧齿轮前侧的所述从动轴内 设有右侧齿轮。 在上述技术方案基础上，所述清理回收装置包括转动设置于所述污水池前后侧壁 体的左侧转轮，所述左侧转轮右侧转动设有右侧转轮，所述左侧转轮与所述右侧转轮之间 设有皮带，所述皮带上固设有用于污水表面漂浮杂质清理的回收爪，所述右侧转轮下侧设 有用于漂浮杂质进行回收的杂质接收箱。 本发明的有益效果是：本发明设有垃圾回收装置，能够通过从上到下逐渐缩小的 螺旋过滤叶轮，使污水通过过滤壳体滤出，垃圾旋转到过滤壳体底部进行移出，从而提高了 垃圾回收处理的效率；本发明设有回收再利用装置，能够通过污水泵使过滤壳体下侧未完 全过滤的污水进行二次过滤回收再利用；本发明设有气泡包裹装置和清理回收装置，能够 对气体隔膜泵抽取的污水进行油状杂质进行过滤回收。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获 得其他的附图。 图1是一种气浮法水污染净化清理设备的整体结构示意图； 5 CN 111592133 A 说　明　书 3/5 页 图2是本发明图1中“A-A”处的剖视图； 图3是本发明图1中“B-B”处的剖视图； 图4是本发明图1中C处的局部放大图； 图5是本发明图1中“D-D”处的剖视图。
