技术摘要：
本发明属于配电设备技术领域，尤其是一种具有避雷功能的输配电设备，针对现有的配电箱设置在高处不便于维护，需要维护人员攀高维护，增加了工作难度，同时不便于对配电箱内部进行散热的问题，现提出如下方案，其包括两个支撑柱，两个支撑柱的顶部均固定连接有避雷器，  全部
背景技术：
配电设备是在电力系统中对高压配电柜，发电机、变压器、电力线路、断路器，低压 开关柜，配电盘，开关箱，控制箱等设备的统称，在户外设置配电箱，将变压器、电力线路、断 路器安放到配电箱内进行保存，通常将配电箱设置在高处，可以防止起到安全保护作用，防 止人群靠近，在受到雷雨影响时，通过避雷器起到避雷的作用。 现有的配电箱设置在高处不便于维护，需要维护人员攀高维护，增加了工作难度， 同时不便于对配电箱内部进行散热。
技术实现要素：

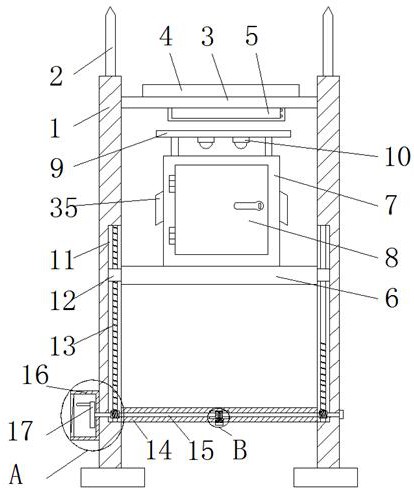

本发明的目的是为了解决现有的配电箱设置在高处不便于维护，需要维护人员攀 高维护，增加了工作难度，同时不便于对配电箱内部进行散热的缺点，而提出的一种具有避 雷功能的输配电设备。 为了实现上述目的，本发明采用了如下技术方案： 一种具有避雷功能的输配电设备，包括两个支撑柱，两个支撑柱的顶部均固定连接有 避雷器，避雷器上连接有同一个接地线，两个支撑柱之间固定安装有连接板和支撑柱，连接 板的顶部固定连接有太阳能电池板，连接板的底部固定连接有锂电池，两个支撑柱之间滑 动连接有同一个放置板，放置板的顶部固定连接有配电箱，两个支撑柱相互靠近的一侧均 开设有升降槽，两个升降槽内均滑动安装有升降块，两个升降块均与放置板固定连接，两个 升降槽内均转动安装有斜纹杆，两个升降块分别与两个斜纹杆螺纹连接，支撑柱上转动安 装有圆轴，圆轴的一端设置有手动结构，两个斜纹杆均与圆轴相适配，支撑柱上开设有圆 腔，圆轴的外侧套设有圆柱套，圆柱套的外侧均匀开设有多个固定槽，支撑柱的底部转动连 接有圆杆，圆杆的顶部活动连接有斜头弹力杆，斜头弹力杆与固定槽单向卡接。 优选的，所述支撑柱的底部开设有圆孔，圆杆与圆孔转动连接，圆孔的内壁上对称 开设有两个容纳槽，两个容纳槽内均滑动安装有圆头杆，圆杆的外侧对称开设有两个弧形 槽，圆头杆与对应的弧形槽相适配。 优选的，所述圆杆的顶部开设有圆槽，斜头弹力杆与圆槽滑动连接，斜头弹力杆与 圆槽之间固定安装有弹簧。 优选的，所述斜头弹力杆的外侧对称开设有两个限位槽，两个限位槽内均滑动安 装有限位块，两个限位块均与圆槽的内壁固定安装。 优选的，所述圆头杆的一端固定安装有压簧的一端，压簧的另一端与容纳槽的一 侧内壁固定安装。 优选的，所述手动结构包括安全箱、摇把和翻转盖，摇把与圆轴的一端固定安装， 翻转盖与安全箱转动安装，翻转盖与安全箱之间设置有安全锁。 4 CN 111555154 A 说　明　书 2/5 页 优选的，所述圆轴的外侧固定安装有两个蜗轮，两个蜗轮分别与两个斜纹杆螺纹 连接。 优选的，所述配电箱的顶部内壁上固定连接有温度传感器和控制器，配电箱的两 侧内壁上均开设有多个气孔，配电箱的两侧内壁上均固定连接有风扇，配电箱的两侧均固 定连接有挡雨盖。 优选的，所述圆杆的外侧固定安装有限位环，限位环与圆孔转动连接，圆杆的底部 固定安装有扭柄。 优选的，所述配电箱的顶部固定连接有四个支杆，四个支杆的顶部固定连接有同 一个挡板，挡板的底部固定连接有两个照明灯，配电箱上铰接有箱盖。 与现有技术相比，本发明的优点在于： （1）本方案通过太阳能电池板可以将光能转换为电能存储在锂电池内，通过温度传感 器对配电箱内部进行温度监控，两个风扇可以启动对配电箱内部进行吹风降温，两个挡雨 盖可以对雨水进行阻挡； （2）正向摇动摇把，摇把通过圆轴、两个蜗轮带动两个斜纹杆正向转动，两个斜纹杆带 动两个升降块向下运动，两个升降块带动放置板向下运动，放置板带动配电箱向下运动方 便维护； （3）转动扭柄，扭柄带动圆杆转动，圆杆带动斜头弹力杆转动，斜头弹力杆旋转度，圆头 杆从一个弧形槽内部进入另一个弧形槽内，可以增加圆杆的稳定性，此时摇把可以反向移 动，反向压动摇把，摇把通过两个蜗轮带动两个斜纹杆反向转动，两个斜纹杆通过两个升降 块带动放置板向上运动，使得配电箱向上运动，斜头弹力杆可以将圆柱套固定，防止圆轴倒 转。 本发明结构简单，操作方便，便于调节配电箱的高度，避免维护人员攀高维护，降 低了工作难度，便于对配电箱内部进行散热。 附图说明 图1为本发明提出的一种具有避雷功能的输配电设备的结构示意图； 图2为本发明提出的一种具有避雷功能的输配电设备的A部分结构示意图； 图3为本发明提出的一种具有避雷功能的输配电设备的B部分结构示意图； 图4为本发明提出的一种具有避雷功能的输配电设备的支撑杆、圆柱套的侧视内部结 构示意图； 图5为本发明提出的一种具有避雷功能的输配电设备的配电箱的内部结构示意图； 图6为本发明提出的一种具有避雷功能的输配电设备的斜头弹力杆和圆杆的立体结构 示意图。 图中：1支撑柱、2避雷器、3连接板、4太阳能电池板、5锂电池、6放置板、7配电箱、8 箱盖、9挡板、10照明灯、11升降槽、12升降块、13斜纹杆、14支撑杆、15圆轴、16安全箱、17摇 把、18翻转盖、19蜗轮、20圆腔、21圆柱套、22圆孔、23圆杆、24扭柄、25圆槽、26弹簧、27斜头 弹力杆、28固定槽、29限位槽、30限位块、31容纳槽、32压簧、33圆头杆、34弧形槽、35挡雨盖、 36气孔、37风扇、38温度传感器、39控制器、40限位环。 5 CN 111555154 A 说　明　书 3/5 页
