技术摘要：
本发明属于高炉检测技术领域，尤其是高炉中小套冷却水流量检漏设备，针对高炉中小套冷却水检漏困难的问题，现提出以下方案，包括上法兰、下法兰、上保护套和保护套，所述上保护套的圆周外壁固定有第一滑轨，且第一滑轨的外壁滑动连接有弧形滑块，所述弧形滑块的顶部外 全部
背景技术：
高炉是用钢板作炉壳，壳内砌耐火砖内衬。高炉本体自上而下分为炉喉、炉身、炉 腰、炉腹 、炉缸5部分。由于高炉炼铁技术经济指标良好，工艺简单，生产量大，劳动生产效 率高，能耗低等优点，故这种方法生产的铁占世界铁总产量的绝大部分。高炉生产时从炉顶 装入铁矿石、焦炭、造渣用熔剂，从位于炉子下部沿炉周的风口吹入经预热的空气。在高温 下焦炭中的碳同鼓入空气中的氧燃烧生成的一氧化碳和氢气，在炉内上升过程中除去铁矿 石中的氧，从而还原得到铁。炼出的铁水从铁口放出。铁矿石中未还原的杂质和石灰石等熔 剂结合生成炉渣，从渣口排出。产生的煤气从炉顶排出，经除尘后，作为热风炉、加热炉、焦 炉、锅炉等的燃料。高炉冶炼的主要产品是生铁 ，还有副产高炉渣和高炉煤气。 高炉冷却系统是高炉的重要组成部分，主要由冷却设备和冷却水系统组成。在高 炉生产过程中，由于冷却设备破损，会造成冷却水泄漏到炉内，影响高炉安全生产，严重时 会造成炉凉甚至炉缸冻结等生产事故目前高炉冷却水检漏主要靠人工检漏，也有一些厂在 冷却设备进出口管道上安装流量计，利用进出口流量差进行检漏。人工检漏方法主要有：压 力检漏、液位检漏、煤气火检漏，在查漏时均需要停水，耗时长且工人劳动强度大。
技术实现要素：

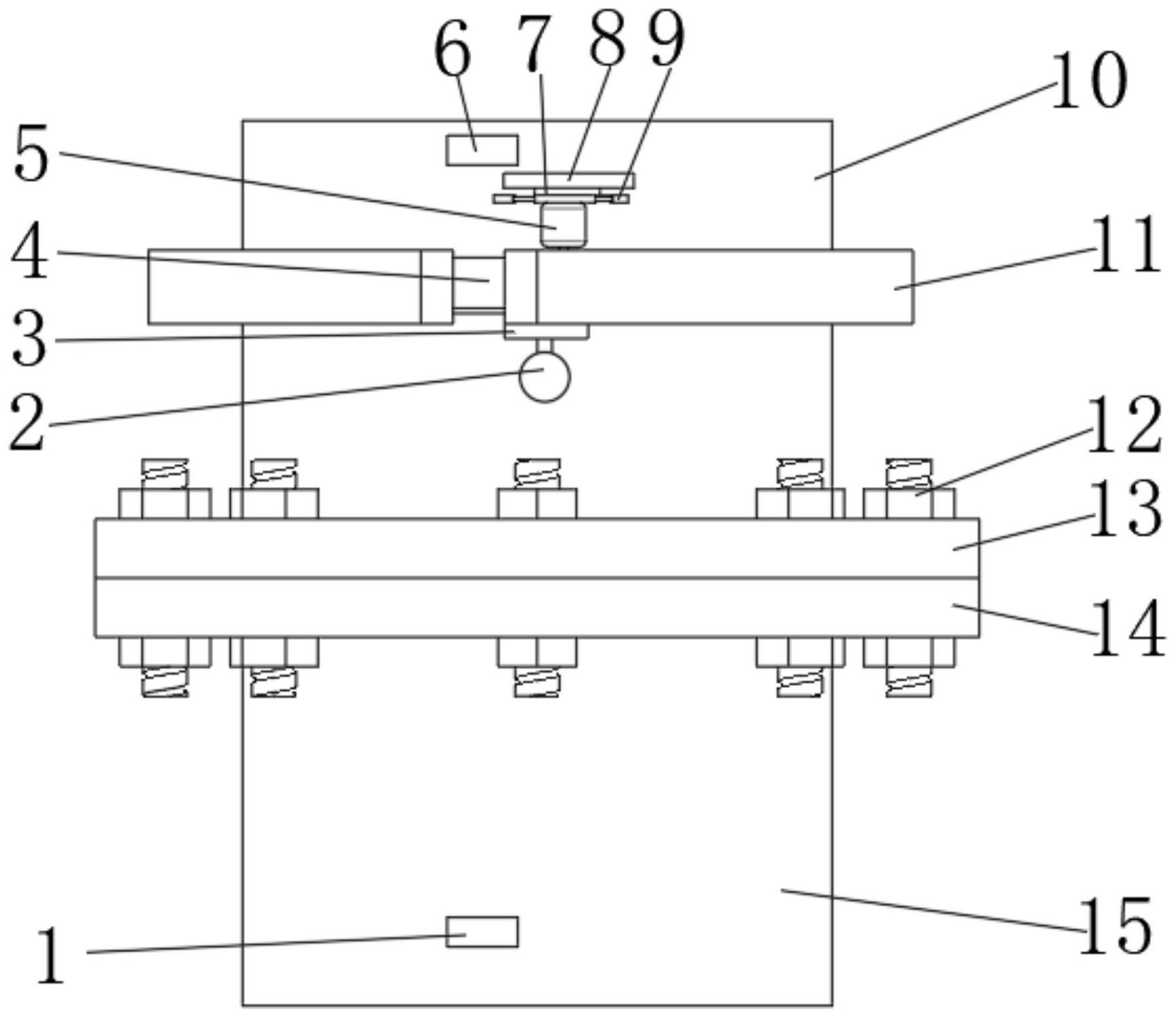

基于高炉中小套冷却水检漏困难的技术问题，本发明提出了高炉中小套冷却水流 量检漏设备。 本发明提出的高炉中小套冷却水流量检漏设备，包括上法兰、下法兰、上保护套和 保护套，所述上保护套的圆周外壁固定有第一滑轨，且第一滑轨的外壁滑动连接有弧形滑 块，所述弧形滑块的顶部外壁开有弧形凹槽，且弧形凹槽的弧形内壁靠近外侧的位置固定 有第一卡齿，弧形凹槽的弧形内壁靠近内侧的位置固定有第二卡齿，所述上保护套的圆周 外壁固定有第二安装板，且第二安装板的底部外壁固定有第二滑轨，所述第二滑轨的内壁 滑动连接有第二滑块，且第二滑块的底部外壁固定有电机，所述电机的输出轴顶端固定有 齿轮，且齿轮分别与第一卡齿和第二卡齿相吻合。 优选地，所述上保护套和保护套固定于中小套的外壁，且上保护套的圆周外壁开 有两个第一滑槽。 优选地，所述弧形滑块的弧形内壁固定有第一滑块，且第一滑块与第一滑槽滑动 连接，弧形滑块的左右两端均固定有限位块。 优选地，所述第二滑块的左右两侧外壁均固定有电动伸缩杆，且电动伸缩杆的一 端固定于上保护套的圆周外壁。 优选地，所述弧形滑块的底部外壁固定有第一安装板，且第一安装板的底部外壁 固定有湿度传感器。 3 CN 111593153 A 说 明 书 2/3 页 优选地，所述上保护套的圆周外壁设置有第二压力传感器，且保护套的圆周外壁 设置有第一压力传感器。 优选地，所述上法兰和下法兰通过螺栓固定。 优选地，所述弧形滑块的圆周外壁固定有放置盒，且放置盒的一侧外壁开有均匀 分布的通孔，放置盒的顶部设置有盒盖。 本发明中的有益效果为： 1、该高炉中小套冷却水流量检漏设备，通过设置的第一滑轨、弧形滑块、电机，电机的 输出轴带动齿轮旋转，齿轮通过第一卡齿带动弧形滑块绕着上保护套左右旋转，使湿度传 感器在上保护套的圆周外检测湿度，定位精确，检漏操作简单。 2、该高炉中小套冷却水流量检漏设备，通过设置的第二压力传感器和第一压力传 感器，第二压力传感器和第一压力传感器检测到的压力信息通过电信号传到控制端，显示 出第二压力传感器和第一压力传感器受到的压力变化，当有较大的压力差时，就有可能出 现冷却水泄露，便于警示工作人员对中小套进行检查。 3、该高炉中小套冷却水流量检漏设备，通过设置的放置盒，放置盒的内部放有无 水硫酸铜，当有冷却水泄露，冷却水被高温蒸发然后液化，无水硫酸铜吸水变色，能快速的 检查出冷却水的泄露。 该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明整体 结构简单、紧凑，冷却水检漏灵敏，操作更加便捷，安全稳定。 附图说明 图1为本发明提出的高炉中小套冷却水流量检漏设备的正视结构示意图； 图2为本发明提出的高炉中小套冷却水流量检漏设备的弧形滑块结构示意图； 图3为本发明提出的高炉中小套冷却水流量检漏设备的部分结构示意图； 图4为本发明提出的高炉中小套冷却水流量检漏设备的部分剖视结构示意图； 图5为本发明提出的高炉中小套冷却水流量检漏设备的立体结构示意图。 图中：1-第一压力传感器、2-湿度传感器、3-第一安装板、4-第一滑轨、5-电机、6- 第二压力传感器、7-第二滑轨、8-第二安装板、9-电动伸缩杆、10-上保护套、11-弧形滑块、 12-螺栓、13-上法兰、14-下法兰、15-下保护套、16-第一卡齿、17-第二卡齿、18-滑块、19-齿 轮、20-限位块、21-第一滑槽、22-盒盖、23-放置盒。
