技术摘要：
本发明公开了一种基于SCD文件的变电站典型信息表提取方法，用于新建智能变电站自动化过程调试，提高现场工作效率。由于SCD文件包含了变电站内所有二次设备的IED模型，IED模型根据变电站配置描述语言SCL进行建模，而SCL文件结构中已经分级进行了数据结构定义，故根据此  全部
背景技术：
IEC  61850规约在变电站中的大规模应用使得不同厂商、不同设备之间的通信变 得高效快捷，在享受快捷的同时给监控系统带来了海量的量测类信号，以某500kV变电站为 例：遥信表中记录数大约80000条、遥测表中记录数大约12000条；在220kV变电站中，遥信表 中记录数大约30000条、遥测表中记录数大约4000条。海量的量测类数据给后续的遥信名称 修改、遥信告警等级设置、调度点表转发制作带来了巨大的工作量，该部分工作量目前均需 现场调试工程师手动完成，效率低且易出错，因此有必要对智能设备的调试流程进行优化。
技术实现要素：

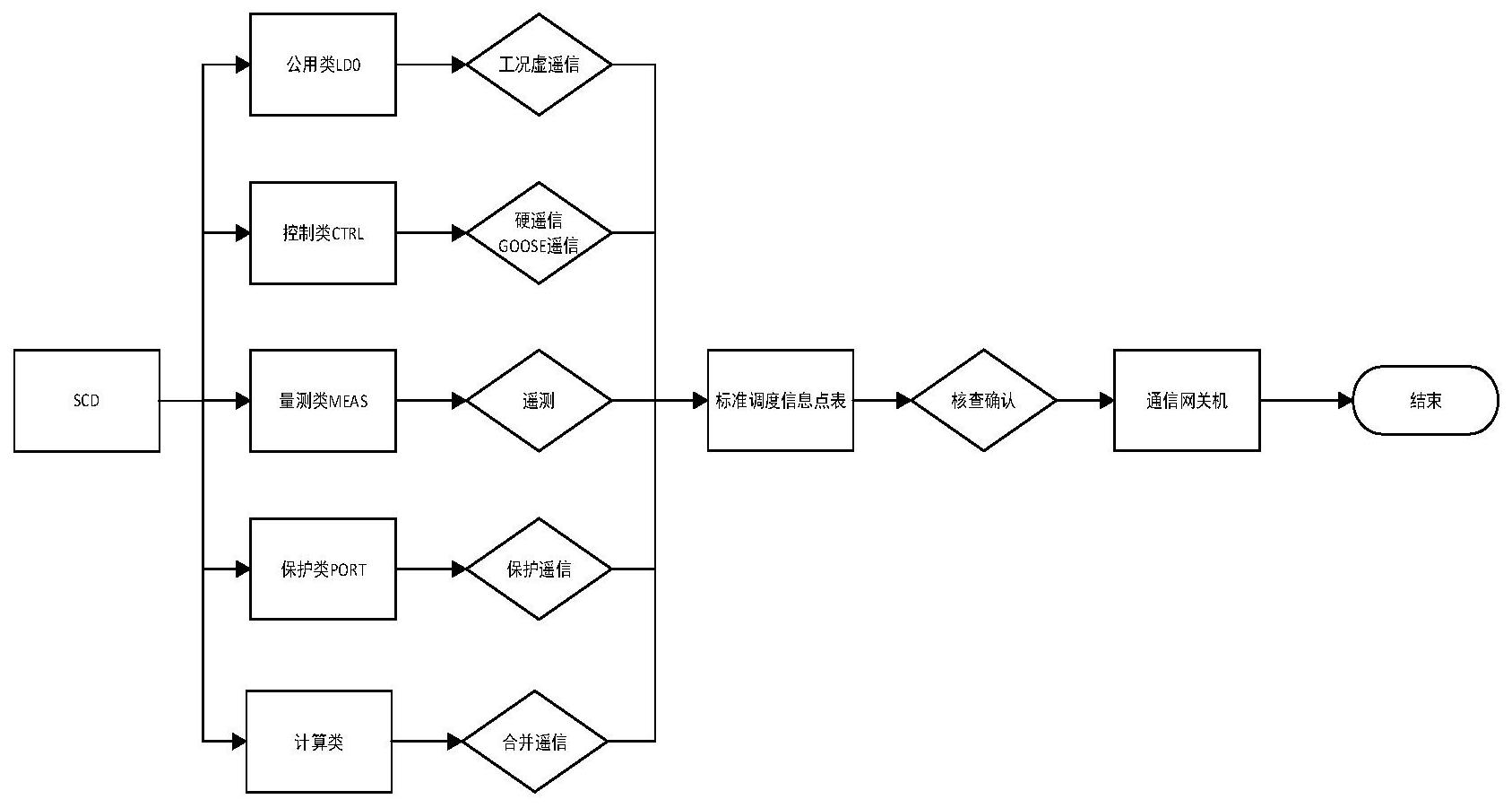

发明目的：本发明提供一种SCD文件的变电站典型信息表提取方法，能够使现场调 试规范化、模板化，减轻现场调试工程师工作强度并提高工作效率，有效缩短现场工程建设 周期。 为达到上述目的，本发明可采用如下技术方案： 一种基于SCD文件的变电站典型信息表提取方法，包括以下步骤： 步骤A.通过检索IED设备的头信息获取IED  name、type、desc，其中desc中包含了 电压等级和间隔名称；电压等级下的间隔编号作为分类依据，根据间隔名称获取该间隔下 的所有IED设备，IED  name为IED名称；type为IED类型；IED  name在SCD文件中全局唯一,IED 名称由间隔名称获取，然后进入步骤B； 步骤B.获取全站通信信息:包括站控层通信信息以及过程层通信信息；以上信息 含有如下内容：全站每个IED设备的站控层Ip地址及掩码、端口信息、每个IED设备的GSE和 SMV控制块信息；根据上面的信息识别所有设备是否存在配置冲突并分析出全站地址资源 占用，为每个资源进行分类标记管理；然后进入步骤C； 步骤C，通过LN0，由数据集DataSet的典型名称，提取遥信及参数信息表，包括： (1)设备的公共参数dsParameter、压板信息，形成装置公共参数信息表-1； (2)由故障信息dsAlarm、告警信息dsWarning、通信工况dsCommState，形成装置故 障信息,告警信息，通信告警信息表,作为遥信典型信息表-1公共告警； (3)由状态监测数据集dsAin、监控设备温度、光功率信息；作为遥测典型信息表-1 设备状态监测信息； (4)控制类CTRL：通过检索LDevice为"CTRL"以及该逻辑设备下的LN0数据集 DataSet，获得测控遥信数据集dsDin和联闭锁数据集dsGoose，形成遥信典型信息表-2控制 类信息表； (5)保护类PROT：通过检索LDevice为"PROT"以及该逻辑设备下的LN0数据集 DataSet，获取保护类数据集dsRelayDin保护遥信、保护事件dsTripInfo、保护测量信息 4 CN 111582838 A 说　明　书 2/6 页 dsRelayAin、保护告警信息dsProtWarning，形成遥信典型信息表-3保护类信息表； (6)遥信典型信息表自动分类： I事故：对dsTripInfo中，doName为Op为结尾的信号为保护动作事件； II告警：对上述遥信典型信息表-1公共告警和保护类dsProtWarning保护告警中 doName为Alm为结尾的信号识别为告警信息； III变位：对控制类信息表中DOI前缀名称为Pos或DPCS的信息标记为位置类信息； IV其他信息：对控制类信息表中DOI前缀名称为Ind的信息标记为开入类信息； 上述信息形成了不同级别的调度遥信信息点表,然后进入步骤D； 步骤D.通过LDevice为"MEAS",获得遥测类典型信息表； (1)通过DataSet名称前缀为“dsAin”，获得所有测量数据集； (2)LNclass为"MMXU"或"MMXN"的节点为测量电压、电流、功率的节点； (3)从这些节点根据DOI  name不同，分别归类为"A"电流信息，"Vol"或"PPV"电压 信息、"Hz"频率信息、"W"功率信息； (4)LNType为GOAI判断为直流和温湿度等节点信息； 根据上述MEAS的遥测信息表可形成遥测类典型信息表；然后进入步骤E； 步骤E.通过LDevice为"CTRL"，获取遥控类典型信息表： (1)通过LN0，逐个遍历每个Dataset，如果获得prefix前缀类型为"OpStrp"的节 点，获得保护软压板信息； (2)通过LN0，逐个遍历每个DataSet，如果获得prefix前缀类型为"CSWI"的节点， 且该节点DOI名称为POS前缀的引用，获得开关刀闸档位控制信息； (3)通过LN0，逐个遍历每个DataSet，如果获得prefix前缀类型为"CILO"的节点， 且该节点DOI名称为EnaOpn或Enacls的引用，获得开关刀闸联闭锁信息； (4)如果LDevice为"PROT"，且遍历到LN0的Dataset为"dsRelayEna"，获得该数据 集下的保护软压板信息。 进一步的，适用场景是750～10kV使用IEC  61850规约进行通信的智能变电站、数 字化变电站。 进一步的，依据DOI  name的值类型“Op”、“Alm”、“Pos”、“Ind*”进行信号自动分类。 进一步的，每个IED设备的GSE和SMV控制块信息包括每个控制块Mac地址,APPID, VLAN-ID,VLAN优先级,最小生存时间和最大生存时间以及端口信息。 进一步的，典型信息表确定之后，依据该典型信息表在数据通信网关机上进行数 据转发，其中将该典型信息表另存为通信网关机可识别的tdf格式，直接导入到通信网关机 中。 有益效果：本发明与现有技术相比，具有如下的优点和有益效果： 1、传统的做法是将数据库中全站的遥信表和遥测表导出，然后手动挑点制作典型 信息表。导出的总表有数据量大、排布无规则的特点，手动挑点制作典型信息表容易出现漏 点、反复修改审核的情况。本方法通过既定原则，对SCD结构进行逐一检索，符合规则的信号 截取出来输入到典型信息表。高效实现一键导出全站信息表，直接供调度自动化专业进行 审核，避免了手动挑点制作EXCEL的过程。 2、典型信息表定稿之后，依据该表在数据通信网关机上进行数据转发，本方法将 5 CN 111582838 A 说　明　书 3/6 页 该典型信息表另存为通信网关机可识别的tdf格式，直接导入到通信网关机中，避免在海量 的信号中选取转发表的过程，与传统模式相比，大大提升了调试效率，避免调试过程中因手 动挑选错误，导致反复修改转发表重启进程、程序。 附图说明 图1是本发明中基于SCD文件的变电站典型信息表提取方法流程图。 图2是本发明中使用的典型信息表格式图。
