技术摘要：
本发明提供了一种安装在螺丝刀上的螺丝钉夹紧装置，采用的方案是：包括外套筒、内套筒、夹紧组件以及弹性压缩件，内套筒的上部设置有紧固件安装孔，所述内套筒与外套筒可拆卸地连接在一起，所述夹紧组件的上部嵌装在外套筒的下部并能够沿外套筒的纵向方向滑动，所述夹  全部
背景技术：
服务器和PC机在生产装配时，会用到各种长短、大小不同的螺丝钉进行部件锁附。 目前主要采用螺丝刀(或电批)头的磁力吸持螺丝钉到螺丝孔进行锁附，或通过人 手扶持螺丝钉对准螺丝孔后锁附，这种操作方式容易因螺丝刀(或电批)头磁力不足，造成 螺丝钉掉落、侧偏(如图4所示)而不能正常锁附，体型长的螺丝钉更容易产生侧偏，狭长空 间内如使用长螺丝钉产生侧偏，因不能通过人手扶持而不能锁附。以上这些问题会降低生 产效率、增加结构设计复杂度、增加材料使用量，从而增加产品总成本。 因此，针对上述使用现有螺丝刀进行螺丝钉的锁附时易产生螺丝钉掉落和侧偏的 现状，研发一种安装在螺丝刀上的螺丝钉夹紧装置是急需解决的问题。
技术实现要素：

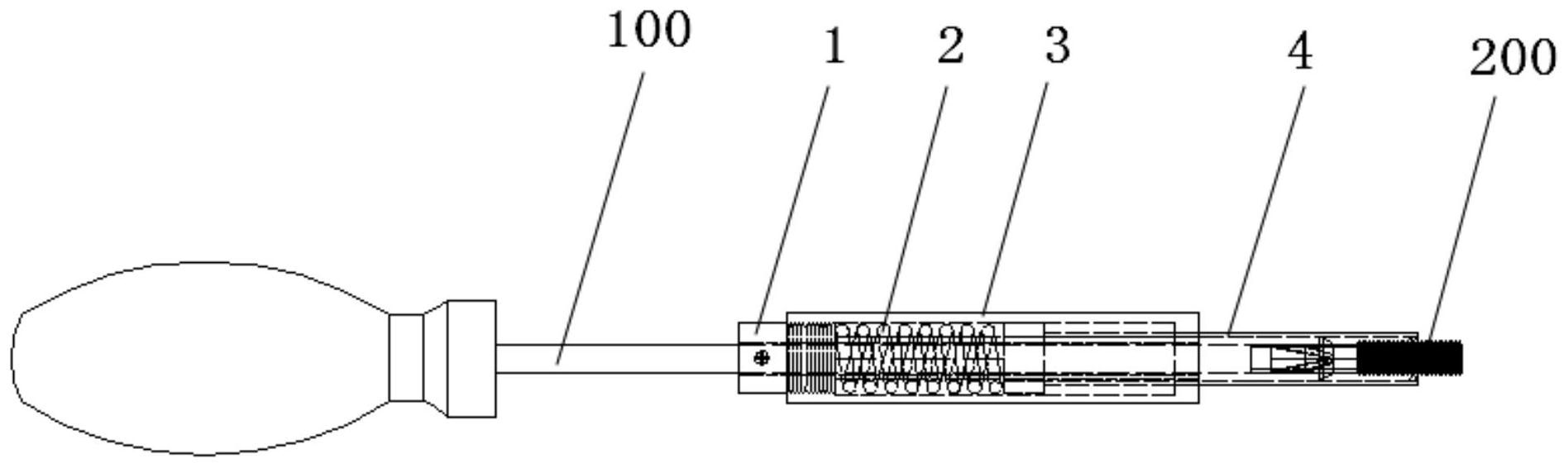

为了克服上述现有技术中的不足，本发明提供了一种安装在螺丝刀上的螺丝钉夹 紧装置，以解决目前在使用现有螺丝刀进行螺丝钉的锁附时易产生螺丝钉掉落和侧偏的问 题。 本发明为解决上述技术问题所采用的技术方案是：一种安装在螺丝刀上的螺丝钉 夹紧装置，包括外套筒、内套筒、夹紧组件以及弹性压缩件，所述内套筒的内径尺寸与待使 用螺丝刀的刀体外径尺寸适配允许内套筒紧密套装在待使用螺丝刀的刀体上，所述内套筒 的上部设置有用于插入紧固件将内套筒与待使用螺丝刀的刀体紧固在一起的紧固件安装 孔，所述内套筒与外套筒可拆卸地连接在一起，所述外套筒的上部套装在内套筒上，所述夹 紧组件的上部嵌装在外套筒的下部并能够沿外套筒的纵向方向滑动，所述夹紧组件的下部 具有用于装入螺丝钉的开口，所述夹紧组件在其开口处能够向外扩张并对螺丝钉进行夹 紧，所述弹性压缩件安装在外套筒中并位于内套筒和加紧组件之间，所述内套筒、外套筒和 夹紧组件的轴线在同一直线上。使用时将该装置套装在螺丝刀的主体上，使内套筒的内圆 面与螺丝刀主体外圆面贴合并利用螺丝插入紧固件安装孔将内套筒与螺丝刀主体锁紧，也 就是达到将该装置紧固在螺丝刀上的目的；通过外套筒将内套筒、夹紧组件和弹性压缩件 连接为有机的结合体，使它们之间能够协调作用，夹紧组件对螺丝钉进行夹紧，使用时利用 螺丝刀往前旋进即可，锁附螺丝钉不需在用人手去扶持螺丝钉，能够去除产品结构开发设 计时考虑人手操作所需的空间；通过设置弹性压缩件，进行螺丝锁附时，如果装置夹紧组件 底端碰到锁附方向前端的面板，在面板的推力作用下会使装置的夹紧组件顶推弹性压缩件 进行收缩，确保螺丝钉在锁附的过程夹紧组件一直夹持螺丝钉，直到螺丝钉完全锁附到位； 该装置能够避免螺丝钉因刀头磁吸力不足掉落、侧偏，从而提高螺丝钉锁附效率和在狭长 空间内快速锁附螺丝钉的可操作性。 所述夹紧组件包括三个纵向设置的弧形夹臂，三个弧形夹臂间隔设置且它们的内 3 CN 111590496 A 说　明　书 2/4 页 弧面组合形成夹紧腔，所述弧形夹臂为薄片状能够发生弹性变形。通过三个弧形夹臂以实 现对螺丝钉的夹紧，安装螺丝钉时直接将螺丝钉头部推入到夹紧腔中，利用弧形夹臂的弹 性变形将螺丝钉夹住，实现快速装入夹紧的目的。 进一步的，所述弧形夹臂的底部内壁上设置有卡凸，所述卡凸的横截面为底边在 弧形夹臂上的三角形。由于螺丝钉的螺头和螺身外径不同，通过设置横截面为三角形的卡 凸以实现螺丝钉的顺利装入以及对螺丝钉的卡紧。 进一步的，所述弧形夹臂的长度大于待安装螺丝钉的二分之一长度。达到对螺丝 钉稳定装夹的目的。 进一步的，所述夹紧组件还包括外凸台，三个弧形夹臂的上部固定在外凸台上，且 外凸台的外径尺寸大于三个弧形夹臂的外壁所在的外圆面的外径尺寸，所述外凸台位于外 套筒中。以形成阻挡部防止夹紧组件从外套筒中脱离出来。 进一步的，所述外套筒的底部内壁上设置有内凸台，所述内凸台的内径尺寸小于 外凸台的外径尺寸。形成阻挡，防止夹紧组件滑出外套筒。 进一步的，所述内套筒延伸进入到外套筒中，所述外凸台套装在内套筒上，所述内 套筒的上部设置有螺纹凸台，所述弹性压缩件位于螺纹凸台与外凸台之间。 进一步的，所述弹性压缩件为弹簧，所述弹簧套在内套筒上。 进一步的，所述螺纹凸台上设置有外螺纹，所述内套筒通过螺纹凸台与外套筒螺 纹连接。 从以上技术方案可以看出，本发明具有以下优点： 本方案提供了一种安装在螺丝刀上的螺丝钉夹紧装置，整机装配时能避免螺丝钉 从螺丝刀(或电批)头掉落，提高装配效率，降低装配成本；整机装配时能避免螺丝钉侧偏， 螺丝钉中心轴和螺丝刀(或电批)中心轴不在同一直线的异常；使用此装置后，锁附螺丝钉 不需在用人手去扶持螺丝钉，能够去除产品结构开发设计时考虑人手操作所需的空间，设 计出更简单、紧凑、装配步骤更少的部件。进而将低了设计、材料、装配生本。 附图说明 为了更清楚地说明本发明的技术方案，下面将对描述中所需要使用的附图作简单 地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术 人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。 图1为本发明
