技术摘要：
本发明公开了一种交替回风纤维收集装置，包括含尘室，所述含尘室的左侧壁面上固定设置有左纤维过滤箱和右纤维过滤箱，所述含尘室的右侧壁面上固定设置有引风机；本发明结构设计合理，使用方便，双纤维过滤箱的设置能够有效减少回风入含尘室内的空气中的灰尘及纤维含量  全部
背景技术：
传统的纤维收集装置的含尘室在长期进行粉尘过滤后，含尘室内会逐渐堆积起较 多的粉尘，从而影响含尘室内的过滤效果，因此传统的纤维收集装置通常会采用旋风式过 滤器中进行过滤，而旋风式过滤器仅能够有效的将大颗粒的粉尘进行过滤，所以过滤后的 空气中仍含有大量细小颗粒的粉尘，不利于纤维收集装置的持续高效过滤，或者传统的纤 维收集装置通常也会同时利用旋风过滤器和纤维过滤箱，但传统的纤维收集装置仅采用单 一的纤维过滤箱进行细小粉尘的过滤，使得纤维过滤箱内的过滤尘笼上容易堵塞较大的粉 尘且易在纤维过滤箱内堆积较厚的粉尘，造成人工需不断关闭引风机对纤维过滤箱内进行 清理，导致含尘室内的粉尘浓度降低速度较慢，从而不利于纤维收集装置的持续高效过滤。
技术实现要素：

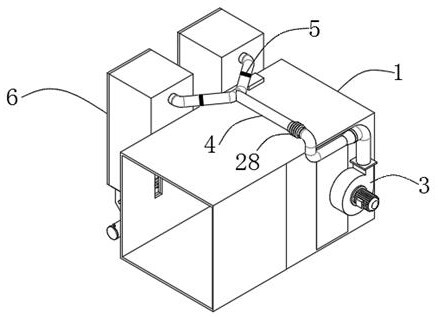

本发明为解决上述提出到的问题，为此提供了一种交替回风纤维收集装置，包括 含尘室，所述含尘室的左侧壁面上固定设置有左纤维过滤箱和右纤维过滤箱，所述含尘室 的右侧壁面上固定设置有引风机，所述含尘室的顶部设置有出风管，所述出风管与引风机 相连通，所述出风管的末端连接设置有左输风支管和右输风支管，所述左输风支管与左纤 维过滤箱相连通，所述右输风支管与右纤维过滤箱相连通，所述左纤维过滤箱与右纤维过 滤箱结构相同。 作为优选，所述左纤维过滤箱包括过滤箱体，所述过滤箱体的一侧壁面上设置有 进风口和回风口，所述进风口设置在回风口的上方，所述进风口与左输风支管相连接，所述 回风口与含尘室相连通，所述过滤箱体内设置有过滤尘笼，所述过滤尘笼内的上、下两端均 设置有转盘，所述转盘为圆形镂空结构，所述过滤尘笼外围一圈固定围拢有过滤网，所述过 滤尘笼的正中心位置处设置有转动杆，所述转动杆的两端分别与过滤尘笼上、下两端的转 盘相固定，所述转动杆上设置有翻转叶片，所述翻转叶片的左、右两侧边上均固定设置有橡 胶刮板，所述橡胶刮板与过滤网相贴近，所述过滤箱体的底部设置有传动装置。 作为优选，所述传动装置包括传动箱体，所述传动箱体的右侧壁面上固定设置有 第一电机，所述传动箱体内设置有拨轮、第一螺旋转轴和第二螺旋转轴，所述拨轮与过滤尘 笼下端的转盘相固定连接，所述第一螺旋转轴固定设置在拨轮的下端位置处且第一螺旋转 轴上的螺旋叶片与拨轮相啮合，所述第二螺旋转轴固定设置在第一螺旋转轴的下方，所述 第二螺旋转轴固定设置在传动箱体内靠近底部位置处，所述第一螺旋转轴和第二螺旋转轴 的右端均穿过传动箱体并向外延伸，所述第一电机与第二螺旋转轴相连接并带动第二螺旋 转轴进行转动，所述第二螺旋转轴的右端位置处设置有第二齿轮，所述第一螺旋转轴的右 端位置处设置有第一齿轮，所述第一齿轮与第二齿轮之间设置有传动链并通过传动链进行 连接，所述传动箱体的左侧壁面上设置有出灰口，所述出灰口上设置有盖板。 4 CN 111544980 A 说　明　书 2/6 页 作为优选，所述传动装置包括传动箱体，所述传动箱体的右侧壁面上固定设置有 第一电机，所述传动箱体内设置有第二螺旋转轴，所述第二螺旋转轴固定设置在传动箱体 内靠近底部位置处，第二螺旋转轴的右端穿过传动箱体并向外延伸，所述第一电机与第二 螺旋转轴相连接并带动第二螺旋转轴进行转动，所述过滤箱体的顶部设置有第二电机，所 述第二电机与转动杆相连接并带动转动杆进行转动，所述传动箱体的左侧壁面上设置有出 灰口，所述出灰口上设置有盖板。 作为优选，所述出风管和引风机之间设置有纤维收集筒，所述纤维收集筒固定设 置在含尘室的右侧壁面上，所述纤维收集筒分别与出风管和引风机相连通，所述纤维收集 筒与出风管之间设置有检修软管，所述检修软管设置在出风管上。 作为优选，所述左输风支管和右输风支管上均设置有调节阀。 作为优选，所述出风管上设置有抽风机。 作为优选，所述引风机与含尘室相连通。 作为优选，所述进风口的另一端与过滤尘笼的上端相连通。 本发明的有益效果是：本发明结构设计合理，使用方便，双纤维过滤箱的设置能够 有效减少回风入含尘室内的空气中的灰尘及纤维含量，从而大幅提升纤维收集装置整体的 过滤效果，同时通过交替性进行纤维过滤，也能够使纤维过滤箱始终保持良好的过滤性，从 而有利于快速降低含尘室内的粉尘浓度，确保纤维收集装置整体始终保持良好的过滤性。 附图说明 本发明将通过例子并参照附图的方式说明，其中： 图1是本发明的整体结构示意图一； 图2是本发明的整体结构示意图二； 图3是本发明中图1的侧视结构示意图； 图4是本发明中图1的俯视结构示意图； 图5是本发明中图2的俯视结构示意图； 图6是本发明的左纤维过滤箱整体结构示意图一； 图7是本发明中图6的左纤维过滤箱侧视结构示意图； 图8是本发明的传动装置整体结构示意图； 图9是本发明的传动装置剖视结构示意图； 图10是本发明的左纤维过滤箱整体结构示意图二； 图中：1、含尘室；2、纤维收集筒；3、引风机；4、出风管；5、调节阀；6、右纤维过滤箱；7、抽 风机；8、左限位过滤箱；9、左输风支管；10、右输风支管；11、过滤箱体；12、回风口；13、进风 口；14、第一电机；15、过滤尘笼；16、转动杆；17、橡胶刮板；18、传动装置；19、盖板；20、传动 箱体；21、第一螺旋转轴；22、第一齿轮；23、传动链；24、第二螺旋转轴；25、第二齿轮；26、转 盘；27、拨轮；28、检修软管；29、翻转叶片；30、第二电机。
