技术摘要：
本发明提供了一种基于分子器件的超灵敏温度传感器，有机分子设置在热膨胀层上。使用时，在待测环境中，热膨胀层吸收热量膨胀或收缩，有机分子形变，从而改变有机分子的活化能，改变有机分子的电导，从而改变源极与漏极之间的电导，通过源极与漏极间的电导确定温度。因  全部
背景技术：
温度传感器广泛地应用在生产和生活的各个方面。传统的温度传感器有热电偶类 和热电阻类温度传感器。传统温度传感器的灵敏度低。基于光学原理，例如光纤光栅的温度 传感器体积大，不易于在小空间的应用。
技术实现要素：

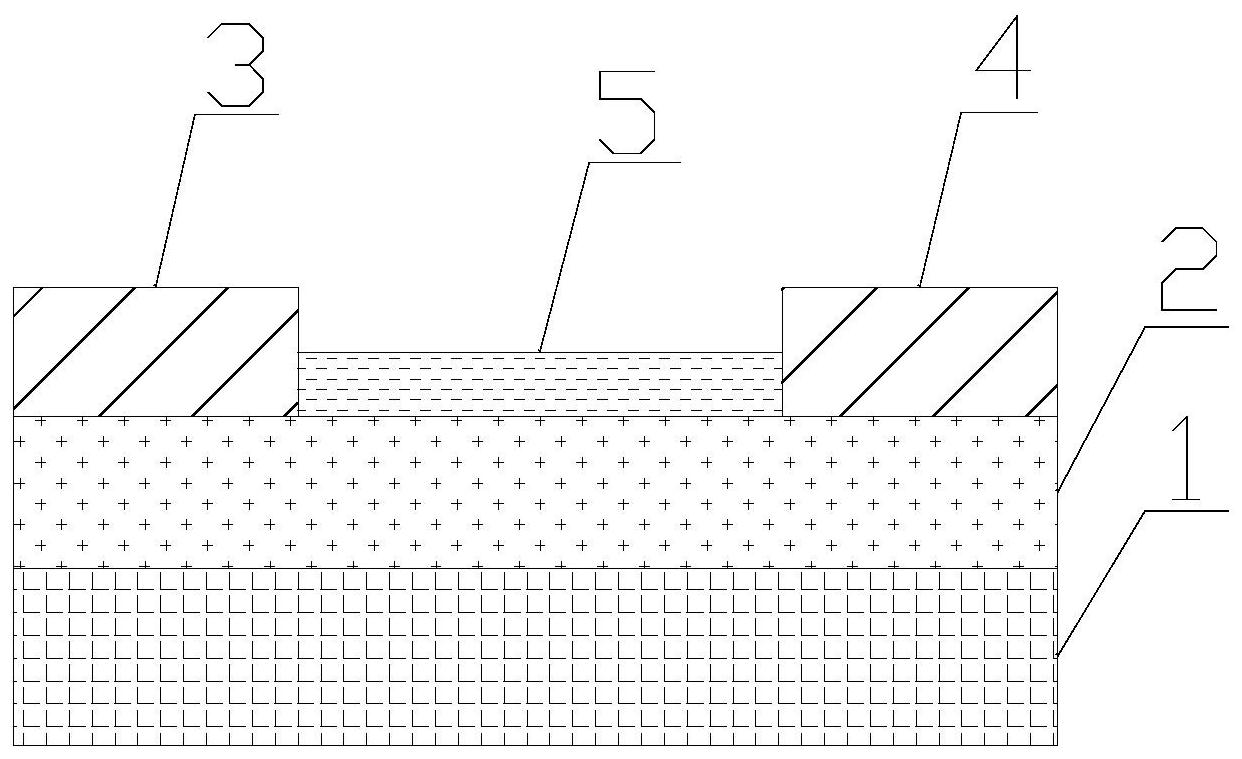

为解决以上问题，本发明提供了一种基于分子器件的超灵敏温度传感器，该温度 传感器包括衬底、热膨胀层、源极、漏极、有机分子，热膨胀层为绝缘材料，热膨胀层置于衬 底上，源极、漏极、有机分子置于热膨胀层上，有机分子延伸于源极和漏极间；使用时，热膨 胀层吸收热量膨胀或收缩，有机分子形变，从而改变源极与漏极之间的电导，通过源极与漏 极间的电导确定温度。 更进一步地，源极和漏极的材料为金或石墨烯。 更进一步地，有机分子为十二烷基硫醇、蒽硫醇、辛二硫醇。 更进一步地，热膨胀层的中间高、边缘低。 更进一步地，热膨胀层包括正热膨胀材料部和负热膨胀材料部。 更进一步地，正热膨胀材料部位于有机分子的下面，负热膨胀材料部位于源极和 漏极的下面。 更进一步地，负热膨胀材料部位于有机分子的下面，正热膨胀材料部位于源极和 漏极的下面。 更进一步地，在热膨胀层的下面还设有弹性层。 本发明的有益效果：本发明提供了一种基于分子器件的超灵敏温度传感器，有机 分子设置在热膨胀层上。使用时，在待测环境中，热膨胀层吸收热量膨胀或收缩，有机分子 形变，从而改变有机分子的活化能，改变有机分子的电导，从而改变源极与漏极之间的电 导，通过源极与漏极间的电导确定温度。因为有机分子的电导对形变非常敏感，所以本发明 具有灵敏度高的优点。另外，本发明体积小，易于在小空间应用，在温度传感领域具有重要 的应用前景。 以下将结合附图对本发明做进一步详细说明。 附图说明 图1是基于分子器件的超灵敏温度传感器的示意图。 图2是又一种基于分子器件的超灵敏温度传感器的示意图。 图中：1、衬底；2、热膨胀层；3、源极；4、漏极；5、有机分子；21、正热膨胀材料部；22、 负热膨胀材料部。 3 CN 111551270 A 说　明　书 2/3 页
