技术摘要：
本发明公开了一种体声波滤波器及其带外抑制改善方法，包括：一条串联支路、多条并联支路及并联谐振电路，串联支路由串联谐振器依次串联组成；并联支路由并联谐振器和电感组成，每个并联支路一端接于两个相邻串联谐振器之间或者串联支路的首末端，另一端通过电感接地；  全部
背景技术：
随着无线通信技术的快速发展，许多射频器件在通信领域得到广泛应用，例如，在 个人移动终端如手机上会有大量的滤波器使用。滤波器主要用来滤除不需要的射频信号， 改善发射通路或接收通路的性能。随着通信系统业务的拓展，除了对滤波器性能上有较高 的要求外，还对滤波器的体积尺寸提出较高的要求。 体声波滤波器利用压电晶体的压电效应产生谐振，由于谐振由机械波产生，而非 电磁波作为谐振来源，机械波的波长比电磁波波长短很多。因此，体声波谐振器及其组成的 滤波器体积相对传统的电磁滤波器尺寸大幅度减小。另一方面，由于压电晶体的晶向生长 目前能够良好控制，谐振器的损耗极小，品质因数高，能够应对陡峭过渡带和低插入损耗等 复杂设计要求。由于体声波滤波器具有的尺寸小、高滚降、低插损等特性，以此为核心的滤 波器在通讯系统中得到了广泛的应用。 目前通信系统向着多频段、多体制、多模式方向发展，使用的频段越来越密集，为 了提高通信质量，减少各频段之间的干扰，势必对滤波器的带外抑制提出了更高的要求，现 有技术中通常采用增加滤波器的级数来提高带外抑制，但其带来的弊端是会引入更多的损 耗，恶化带内插损。 因此，如何改善体声波滤波器的带外抑制是本领域技术人员目前亟需解决的技术 问题。
技术实现要素：

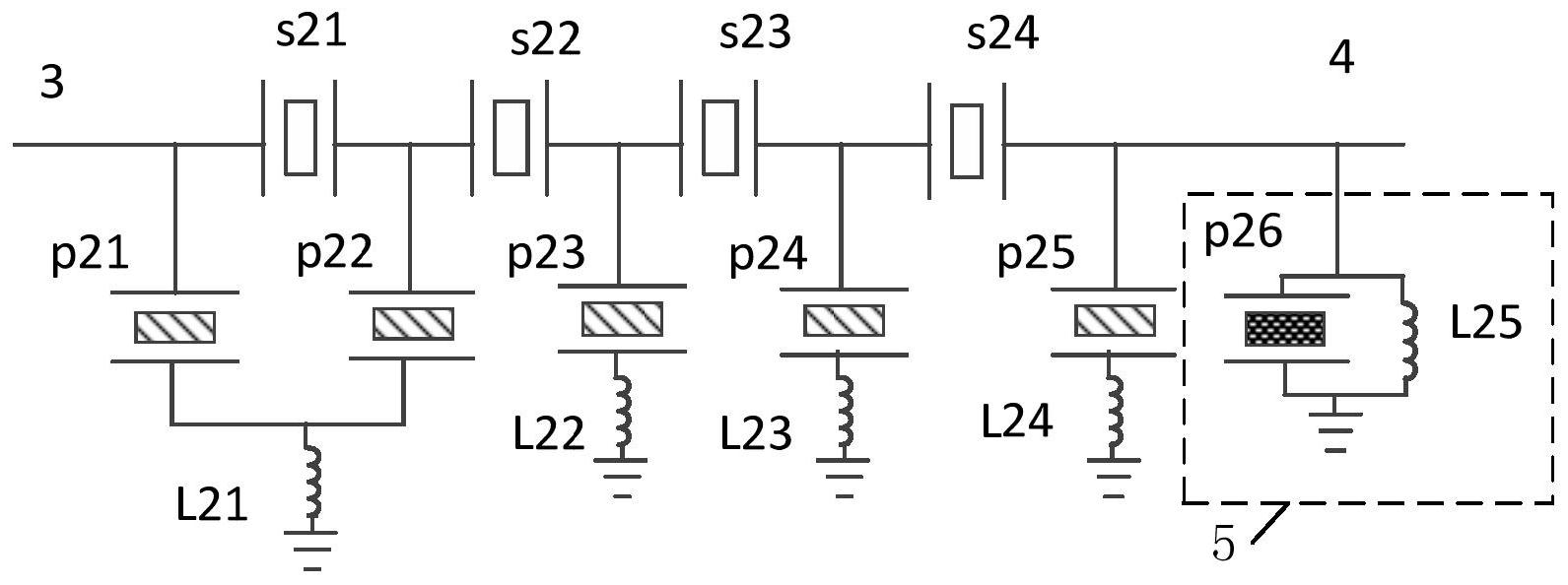

有鉴于此，本发明提供一种体声波滤波器，通过在体声波滤波器并联支路并联一 个并联谐振电路的设计，改善体声波滤波器的带外抑制。 为实现上述目的，根据本发明的一个方面，提供了一种体声波滤波器，包括： 一条串联支路、多条并联支路及并联谐振电路， 所述串联支路由串联谐振器依次串联组成； 所述并联支路由并联谐振器和电感组成，每个并联支路一端接于两个相邻串联谐 振器之间或者串联支路的首末端，另一端通过电感接地； 所述并联谐振电路一端接于两个相邻串联谐振器之间或者串联支路的首末端，另 一端接地。 结合第一方面及其上述实现方式，在第一方面的第一种可能的实现方式中，所述 并联谐振电路为两个，两个并联谐振电路一端通过单刀双掷开关并联接于两个相邻串联谐 振器之间或者串联支路的首末端，另一端接地。 结合第一方面及其上述实现方式，在第一方面的第二种可能的实现方式中，所述 3 CN 111600574 A 说　明　书 2/5 页 并联谐振电路并联接于体声波滤波器的串联支路的首末端或串联谐振器之间。 结合第一方面及其上述实现方式，在第一方面的第三种可能的实现方式中，所述 并联谐振电路由谐振器和电感并联组成。 结合第一方面及其上述实现方式，在第一方面的第四种可能的实现方式中，所述 串联支路由四个串联谐振器依次串联组成，所述并联支路由五个并联谐振器和四个电感组 成，五个并联谐振器分别并联在串联支路的首末端及各串联谐振器之间，其中，第一、第二 个并联谐振器连接同一电感接地，其余并联谐振器单独连接电感接地。 第二方面，提供一种体声波滤波器带外抑制改善方法，包括如下步骤： (1)将体声波谐振器的并联谐振器加载相同质量负载，串联谐振器都不加载质量 负载，调节并联谐振器的并联谐振频率与串联谐振器的串联谐振频率分别相同； (2)将体声波谐振器的并联谐振电路中的谐振器加载质量负载，并且所加质量负 载远大于其他并联谐振器所加的质量负载，调节该并联谐振电路的谐振频率刚好位于滤波 器的通带内。 当该并联谐振电路的谐振频率处于滤波器通带时，其相当于开路状态，不影响信 号的传输，在滤波器通带外高频段，并联谐振电路相当于一个电容，该电容会对高频信号传 输起到抑制作用，同样，在滤波器通带外低频段，并联谐振电路相当于一个电感，该电感会 对低频信号传输起到抑制作用，由此实现体声波滤波器的带外抑制改善。 结合第二方面及其上述实现方式，在第一方面的第一种可能的实现方式中，所述 并联谐振电路为两个时，所述步骤(2)为将体声波谐振器的两个并联谐振电路中的谐振器 加载不同质量负载，并且所加质量负载远大于其他并联谐振器所加的质量负载，调节该并 联谐振电路的谐振频率刚好位于滤波器的通带内，通过单刀双掷开关的选择调整带外抑 制。 第三方面，提供一种包含所述体声波滤波器的无线通信设备。 因此，本申请提出的这种体声波滤波器，能够通过在体声波滤波器并联支路并联 一个并联谐振电路的设计，当该并联谐振电路的谐振频率处于滤波器通带时，其相当于开 路状态，不影响信号的传输，在滤波器通带外高频段，并联谐振电路相当于一个电容，该电 容会对信号传输起到抑制作用，同样，在滤波器通带外低频段，并联谐振电路相当于一个电 感，该电感会对信号传输起到抑制作用，进而实现体声波滤波器的带外抑制改善。 附图说明 为了说明而非限制的目的，现在将根据本发明的优选实施例、特别是参考附图来 描述本发明，其中： 图1是本申请对比例提供的一种现有体声波滤波器结构示意图。 图2是本申请实施例1提供的一种体声波滤波器结构示意图。 图3是本申请对比例与实施例1的体声波滤波器通带左侧特性曲线对比图。 图4是本申请对比例与实施例1的体声波滤波器通带中间特性曲线对比图。 图5是本申请对比例与实施例1的体声波滤波器通带右侧特性曲线对比图。 图6是本申请实施例2提供的一种体声波滤波器结构示意图。 图7是本申请实施例3提供的一种体声波滤波器结构示意图。 4 CN 111600574 A 说　明　书 3/5 页
