技术摘要：
本发明公开了一种沼气收集构筑物，涉及沼气收集技术领域。本发明包括发酵釜和肥水箱，发酵釜与肥水箱连通，发酵釜包括发酵箱、搅拌装置和冲洗装置，搅拌装置与冲洗装置均设置在发酵箱内，搅拌装置包括推杆，推杆设置在发酵釜外部。本发明通过将发酵箱设置为夹层结构，  全部
背景技术：
沼气就是沼泽湿地里的气体，因常见与沼泽中，所以被称为沼气，沼气包括各种有 机物质，通常在隔绝空气，并在适宜的温度、pH值下，经过微生物的发酵作用产生的一种可 燃烧气体，其主要成分为甲烷。沼气属于二次能源，并且是可再生能源。 但是，在实际使用过程中，农村家庭很难生成稳定的沼气源，主要原因是沼气生成 设施不够完善，且存在沼气生成效率低下、受温度的影响严重，且沼气设施不易清理的问 题。
技术实现要素：

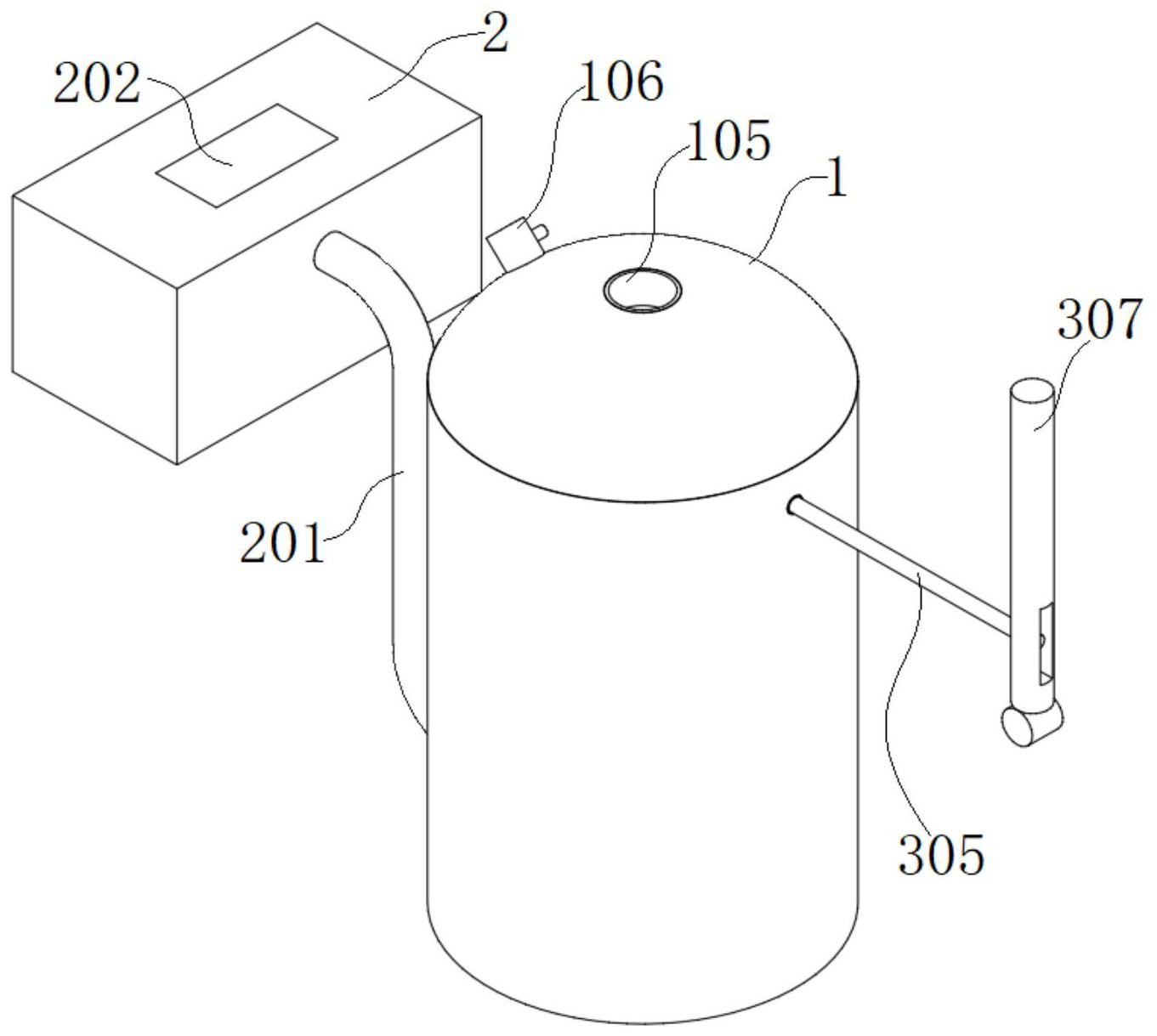

本发明的目的在于提供一种沼气收集构筑物，解决现有的沼气生成不稳定、沼气 设施不易清理的问题。 为解决上述技术问题，本发明是通过以下技术方案实现的： 本发明为一种沼气收集构筑物，包括发酵釜和肥水箱，所述发酵釜与肥水箱连通， 发酵物在发酵釜内发酵，发酵后的产物引入肥水箱内，所述发酵釜包括发酵箱、搅拌装置和 冲洗装置，所述搅拌装置与冲洗装置均设置在发酵箱内； 所述发酵箱包括外箱、内箱和密封盖，所述外箱内表面设置有若干固定脚，所述固 定脚一表面与内箱连接，所述密封盖为半球体双层结构，所述密封盖分别与外箱、内箱连 接，密封盖与外箱以及内箱相互配合使发酵箱形成双层结构，提高发酵釜的保温效果，提升 沼气生成的稳定性，所述密封盖表面设置有进料口与引气口，发酵物从进料口进入发酵釜， 沼气偶从引气口排出，所述引气口周侧面设置有限位槽，所述限位槽内安装有气压计，方便 通过气压大小确认发酵釜内沼气是否稳定，所述外箱与内箱周侧面均设置有穿孔，所述外 箱与内箱的穿孔位置相适应，穿孔用于导出连接杆。 优选地，所述搅拌装置包括固定环、固定柱、旋转环、搅拌板、连接杆、固定轴和推 杆，所述旋转环为环体结构，所述旋转环周侧面设置有旋转槽，所述固定环安装在旋转槽 内，所述固定环周侧面设置有若干固定柱，所述固定柱一端与内箱连接固定，使固定环保持 固定，所述旋转环一表面与若干搅拌板连接，搅拌板用于搅拌发酵物，提高沼气生成速率， 所述旋转环另一表面设置有连接块，所述连接块与连接杆旋转连接，所述连接杆从穿孔内 穿出，所述连接杆一端与推杆旋转连接，所述推杆一端与固定轴旋转连接，固定轴固定后， 连接杆设置在推杆的周侧面形成杠杆结构，通过推拉推杆带动连接杆移动。 优选地，所述冲洗装置包括固定罩、伸缩杆、接水环、限位环和喷嘴，所述固定罩为 环体结构，所述固定罩一表面设置有凹槽，所述凹槽内表面与若干伸缩杆连接，所述伸缩杆 一端与接水环连接，所述接水环为环形管体结构，所述接水环周侧面与若干喷嘴连接，所述 限位环一表面设置有若干限位孔，所述喷嘴安装在限位孔内，伸缩杆带动水环移动，水环与 3 CN 111592977 A 说　明　书 2/4 页 自来水管连接，水环将自来水管内的水导入到各个喷嘴内，便于清洗内箱内壁。 优选地，所述肥水箱为箱体结构，所述肥水箱与发酵釜之间通过连接管连通，所述 肥水箱一表面设置有挡盖，所述发酵箱周侧面设置有出料口，所述出料口与连接管连接。 优选地，所述肥水箱还包括水泵，所述水泵与连接管连接。 优选地，所述冲洗装置为环体结构，所述搅拌板从冲洗装置中间穿过。 优选地，所述喷嘴倾斜设置在限位环上，所述喷嘴朝向与内箱相适应。 优选地，所述连接杆为软杆，所述连接杆的材质包括橡胶杆或塑料杆，连接杆与旋 转环相互配合，带动旋转环旋转，进而带动搅拌板旋转搅拌。 本发明具有以下有益效果： 本发明通过将发酵箱设置为夹层结构，提升发酵箱的保温效果，为微生物提供良 好的温度环境，便于微生物更多、更稳定地生产沼气，通过在发酵箱内设置搅拌装置，并将 搅拌装置的控制部分设置在发酵箱外，便于人工搅拌发酵箱内的发酵物，使细菌能够均匀 分布在发酵物内，提升沼气生产速率，通过设置清洗装置能够便利地对发酵箱进行清洗，延 长构筑物使用寿命。 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为本发明的一种沼气收集构筑物结构示意图； 图2为本发明的一种沼气收集构筑物侧视图； 图3为图2中A-A剖面结构示意图； 图4为本发明的一种沼气收集构筑物的发酵箱与搅拌装置的装配体结构侧视图； 图5为图4中B-B剖面结构示意图； 图6为本发明的一种沼气收集构筑物的发酵箱与搅拌装置的装配体结构正视图； 图7为图6中C-C剖面结构示意图； 图8为本发明的一种沼气收集构筑物的冲洗装置结构示意图； 图9为本发明的一种沼气收集构筑物的冲洗装置正视图； 图10为图9中D-D剖面结构示意图。 附图中，各标号所代表的部件列表如下： 1-发酵箱，2-肥水箱，3-搅拌装置，4-冲洗装置，101-外箱，102-内箱，103-密封盖， 104-固定脚，105-进料口，106-引气口，107-气压计，201-连接管，202-挡盖，301-固定环， 302-固定柱，303-旋转环，304-搅拌板，305-连接杆，306-固定轴，307-推杆，401-固定罩， 402-伸缩杆，403-接水环，404-限位环，405-喷嘴。
