技术摘要：
本发明涉及一种金包银饰品，包括银基体、第一隔离层、第二隔离层、镀金层和保护层；所述银基体的外表面从内往外依次设有第一隔离层、第二隔离层、镀金层和保护层；所述银基体为空心或实心；本发明的金包银饰品在镀金层与银基体中间增加第一隔离层和第二隔离层，两个隔  全部
背景技术：
黄金饰品具有色泽鲜亮、耐腐蚀性好等特点，广受消费者欢迎，然而其昂贵的价格 让好多人望而却步，为了满足人们的需求，市场上出现了好多仿金或镀金饰品，其具有黄金 饰品的色泽，而且价格在广大消费者的可承受范围内。但是仿金或镀金产品在佩戴一段时 间之后容易出现起皮、褪色或变色等问题，有的甚至会引起皮肤的过敏反应，从而给使用者 的日常使用带来诸多不便，不利于大规模的应用。
技术实现要素：

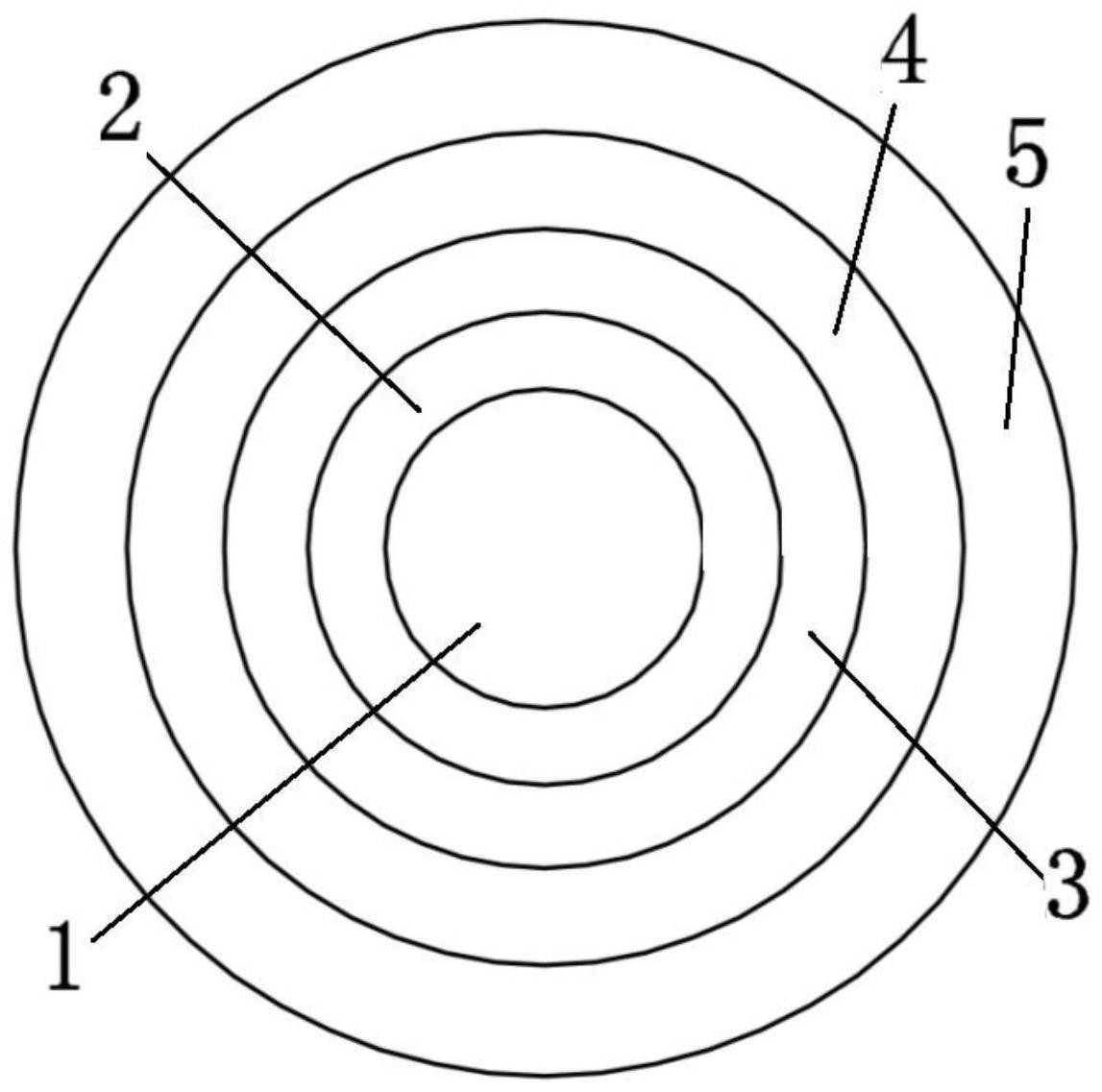

本发明目的是为了克服现有技术的不足而提供一种金和银的成色以及硬度高，同 时具有良好的耐磨性能和耐腐蚀性能，长时间佩戴后不会出现起皮、褪色或变色等问题的 金包银饰品及其制备方法。 为达到上述目的，本发明采用的技术方案是：一种金包银饰品，包括银基体、第一 隔离层、第二隔离层、镀金层和保护层；所述银基体的外表面从内往外依次设有第一隔离 层、第二隔离层、镀金层和保护层。 进一步的，所述银基体为空心或实心。 进一步的，所述第一隔离层为单层/多层结构。 进一步的，所述第一隔离层的每层成分为金、银、铂、钯、铑、铱、锌、钌、钛、锆中的 一种或其合金。 进一步的，所述第二隔离层为单层/多层结构。 进一步的，所述第二隔离层的每层成分为金、氮化硅、氮化钛、氮化铝、氮化锆、碳 化钛、氮化钛铝中的一种。 进一步的，所述镀金层中金和银基体中银的重量百分均为99.9-99.99％。 进一步的，所述保护层为单层/多层结构。 进一步的，所述保护层的每层的成分为氟化物、氮化物、硅化物、硅铝氧化物中的 一种。 一种金包银饰品的制备方法,包括如下步骤： Step1:制备银基体； Step3:在银基体表面镀上第一隔离层，厚度为0.01-5μm； Step3:在第一隔离层上镀上第二隔离层，厚度为0.01-5μm； Step4:在第二隔离层上镀金层，厚度为1-100μm； Step5:在镀金层上形成一层保护层，厚度为0.0002-0.1μm，最后制得金包银饰品。 由于上述技术方案的运用，本发明与现有技术相比具有下列优点： 由其制备的金包银饰品具有如下优点： 3 CN 111588151 A 说　明　书 2/5 页 ①金、银的成色均>99.9％。 ②产品的维氏硬度可以达到110HV左右。 ③产品具有良好的耐磨和耐腐蚀性能。 ④长时间佩戴后不会出现起皮、褪色或变色等问题，能够长期佩戴。 附图说明 下面结合附图对本发明技术方案作进一步说明： 附图1为本发明中金包银饰品的结构示意图； 附图2为不同样品第一隔离层的真空加热试验对比图； 附图3为不同样品第二隔离层的耐磨性效果对比图； 附图4为不同样品防护层的耐磨性效果对比图； 附图5为不同镀金层厚度样品的金和银成色对比图； 附图6为不同样品的维氏硬度对比图； 附图7为不同样品的抗硫化测试现象图； 其中：银基体1、第一隔离层2、第二隔离层3、镀金层4、保护层5。
