技术摘要：
本发明公开一种对知识产权证书进行分类的展示装置，包括底座、展示机构、取放机构以及控制机构，所述底座水平所设置，所述展示机构固定安装在所述底座的上部。本发明能够对知识产权证书进行分类存放进行展示，展示层次分明，展示效果好，可将技术含量较高的知识产权证  全部
背景技术：
知识产权，也称“知识所属权”，指“权利人对其智力劳动所创作的成果和经营活动 中的标记、信誉所依法享有的专有权利”，一般只在有限时间内有效。各种智力创造比如发 明、外观设计、文学和艺术作品，以及在商业中使用的标志、名称、图像，都可被认为是某一 个人或组织所拥有的知识产权。“知识产权”一词是在1967年世界知识产权组织成立后出现 的。 知识产权证书是国家知识产权局批准下发的知识产权证明文件，知识产权证书的 外部一般会包上包装犹如加了相框的相片，随着企业对知识产权认识的加深与重视，很多 企业都申请并拥有了一些知识产权证书，企业会将这些知识产权证书做成展示墙，用于提 升企业形象，便于向前来企业的考察人员展示出企业的科技实力，以促进订单合同的签订， 进而有助于企业的发展壮大。 但是现有技术中的知识产权证书展示墙，展示层次不够分明，导致展示效果不好， 也不便于对知识产权证书进行分类存放进行展示，更不容易让前来企业的考察人员看见企 业拥有的技术含量较高的知识产权证书，难以体现出企业的科技实力，不利于促进订单合 同的签订，进而会影响企业的发展壮大；其次，现有技术中的知识产权证书展示墙，不能实 现自动从展示机构上取放知识产权证书的目的，尤其是对展示机构上较高位置的知识产权 证书进行取放比较不便，为此，提出一种对知识产权证书进行分类的展示装置。
技术实现要素：

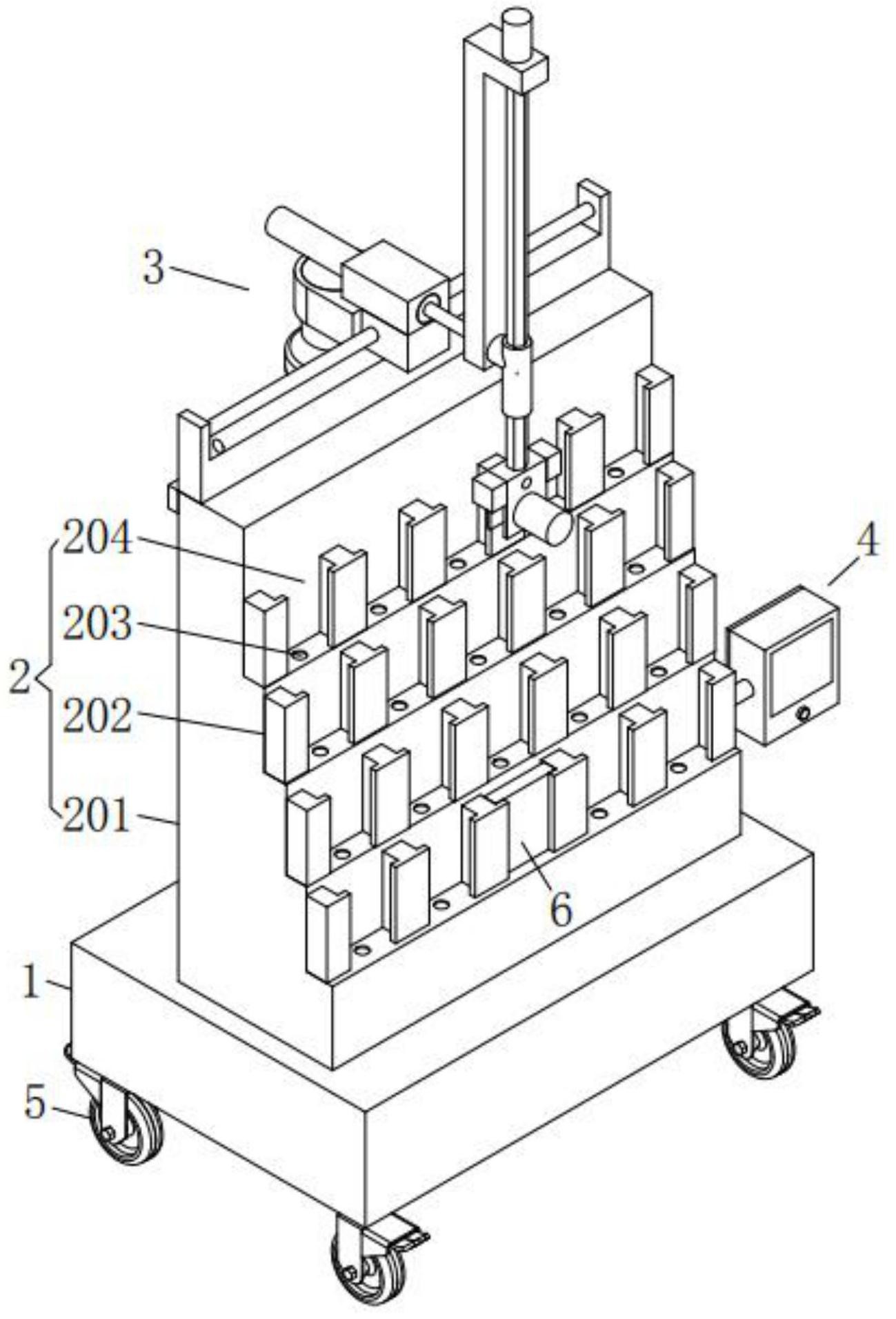

针对现有技术存在的展示层次不够分明，导致展示效果不好，也不便于对知识产 权证书进行分类存放进行展示，更不容易让前来企业的考察人员看见企业拥有的技术含量 较高的知识产权证书，难以体现出企业的科技实力，不利于促进订单合同的签订，进而会影 响企业的发展壮大，不能实现自动从展示机构上取放知识产权证书的目的，尤其是对展示 机构上较高位置的知识产权证书进行取放比较不便的问题，本发明提供了一种对知识产权 证书进行分类的展示装置。 为实现上述技术目的，本发明采用的技术方案如下： 一种对知识产权证书进行分类的展示装置，包括底座、展示机构、取放机构以及控 制机构，所述底座水平所设置，所述展示机构固定安装在所述底座的上部，所述取放机构固 定安装在所述展示机构的上部，所述控制机构固定安装在所述展示机构的一侧部，且所述 控制机构还分别与所述取放机构和所述展示机构电性连接。 进一步的，所述底座的底部还固定安装有四个万向轮，四个所述万向轮对称设置， 且四个所述万向轮均为自锁式万向轮。 4 CN 111588238 A 说　明　书 2/6 页 进一步的，所述展示机构包括展示台，所述展示台的一侧面上预留有若干台阶，若 干所述台阶上均设有若干呈等距离布置的固定槽体。 进一步的，所述取放机构包括基座、两个配装座、滑杆、滑块、固定座、第一电机、传 动轮、导轨、安装座、电动伸缩杆、L形固定架、第二电机、导向套、六角形外套管、丝杆、龙门 形固定板以及电动推杆，所述基座固定安装在所述展示台的顶部，两个所述配装座对称且 固定地安装在所述基座上部两侧，所述滑杆固定安装在两个所述配装座之间，所述滑块滑 移套装在所述滑杆的外部，且所述滑块的底部与所述基座的上部相贴合设置，所述固定座 固定安装在所述滑块背向所述台阶的一侧面上，所述第一电机竖直且固定地安装在所述固 定座上，所述传动轮水平且固定地安装在所述第一电机的转动轴端部，所述导轨水平且固 定地安装在所述展示台的另一侧面上，且所述导轨与所述传动轮传动连接，所述安装座固 定安装在所述滑块的顶部，所述电动伸缩杆水平且固定地安装在所述安装座上，且所述电 动伸缩杆的伸缩端朝向所述台阶设置，所述L形固定架竖直且固定地安装在所述电动伸缩 杆的伸缩端端部，所述第二电机固定安装在所述L形固定架的顶壁上部，所述导向套固定安 装在所述L形固定架背向所述滑块的一侧面上，且所述导向套邻近所述L形固定架的底部设 置，所述六角形外套管竖直地滑移安装在所述导向套的内部，所述丝杆竖直地螺接在所述 六角形外套管的内部，且所述丝杆的上端与所述第二电机的转动轴固定连接，所述龙门形 固定板竖直且固定地安装在所述六角形外套管的底端端部，且所述龙门形固定板的侧壁平 行于所述固定槽体设置，所述电动推杆固定安装在所述龙门形固定板远离所述滑块的一侧 壁上，且所述电动推杆的伸缩端可伸入所述龙门形固定板的内侧。 进一步的，所述取放机构还包括两个限位块，两个所述限位块对称且固定安装在 所述龙门形固定板的两端面上。 进一步的，所述第一电机和所述第二电机均为步进电机，所述导轨为齿轮导轨，所 述传动轮为传动齿轮，且所述传动轮与所述导轨相互啮合。 进一步的，所述控制机构包括盒体、盒盖、控制器、触控显示屏以及电源开关，所述 盒体通过连接杆水平且固定地安装在所述展示台的一侧面上，所述盒盖固定安装在所述盒 体背向所述台阶的一侧面上，所述控制器固定安装在所述盒体的内部，且所述控制器的控 制输出端还分别与所述第一电机、所述第二电机、所述电动伸缩杆以及所述电动推杆的电 控端电性连接，所述触控显示屏和所述电源开关均固定安装在所述盒体相对所述盒盖的一 侧面上，且所述触控显示屏通过数据线与所述控制器双向电性连接，所述电源开关与所述 控制器电性连接。 进一步的，所述展示机构还包括若干个第一传感器，若干个所述第一传感器分别 均嵌入式安装在若干个所述固定槽体的槽底，所述取放机构还包括第二传感器，所述第二 传感器嵌入式安装在所述龙门形固定板的一侧壁上，且所述第二传感器和若干个所述第一 传感器的信号输出端均与所述控制器的信号输入端电性连接。 本申请相比现有技术，具有以下有益效果： 1、本申请设计的展示机构由展示台和展示台一侧面上预留的若干台阶以及在若 干台阶上均设置的若干呈等距离布置的固定槽体组成，使得展示机构能够对知识产权证书 进行分类存放进行展示，展示层次分明，展示效果好，可将技术含量较高的知识产权证书放 在比较显眼的位置，这样便于向前来企业考察人员更容易看见企业拥有的技术含量较高的 5 CN 111588238 A 说　明　书 3/6 页 知识产权证书，更容易展示出企业的科技实力，从而促进订单合同的签订，进而有助于企业 的发展壮大； 2、本申请设计的取放机构由基座、两个配装座、滑杆、滑块、固定座、第一电机、传 动轮、导轨、安装座、电动伸缩杆、L形固定架、第二电机、导向套、六角形外套管、丝杆、龙门 形固定板、电动推杆组成，同时设计的控制机构由盒体、盒盖、控制器、触控显示屏以及电源 开关构成，可利用控制机构与取放机构相配合实现自动从展示机构上取放知识产权证书的 目的，从而使得该装置智能化程度较高，尤其是可以利用取放机构对展示机构上较高位置 的知识产权证书进行取放，进而使得该装置使用比较方便。 附图说明 图1为本发明的一种对知识产权证书进行分类的展示装置结构示意图； 图2为本发明的一种对知识产权证书进行分类的展示装置另一视角的结构示意 图； 图3为图2中局部视图A处的放大结构示意图； 图4为本发明的一种对知识产权证书进行分类的展示装置的取放机构的半剖视结 构示意图； 图5为本发明的一种对知识产权证书进行分类的展示装置的取放机构的另一视角 的结构示意图之一； 图6为本发明的一种对知识产权证书进行分类的展示装置的取放机构的另一视角 的结构示意图之二； 图7为本发明的一种对知识产权证书进行分类的展示装置的控制机构的结构示意 图； 图8为本发明的一种对知识产权证书进行分类的展示装置的控制机构的爆炸结构 示意图。 图中标记说明：1-底座，2-展示机构，201-展示台，202-台阶，203-第一传感器， 204-固定槽体，3-取放机构，301-基座，302-导轨，303-配装座，304-滑杆，305-电动伸缩杆， 306-安装座，307-丝杆，308-L形固定架，309-第二电机，310-六角形外套管，311-导向套， 312-第二传感器，313-电动推杆，314-龙门形固定板，315-限位块，316-滑块，317-传动轮， 318-固定座，319-第一电机，4-控制机构，401-盒体，402-连接杆，403-触控显示屏，404-电 源开关，405-控制器，406-盒盖，5-万向轮，6-知识产权证书。
