技术摘要：
本发明公开了一种纺织用染料桶，包括染料桶本体，所述染料桶本体的外表面固定连接有保温层，所述染料桶本体的内部设有电热管，所述电热管的左右两端均与染料桶本体的内侧壁固定连接，所述染料桶本体右侧面的下部固定连接有排水管，所述排水管的右端贯穿保温层并延伸至  全部
背景技术：
纺织原意是取自纺纱与织布的总称，但是随着纺织知识体系和学科体系的不断发 展和完善，特别是非织造纺织材料和三维复合编织等技术产生后，现在的纺织已经不仅是 传统的手工纺纱和织布，也包括无纺布技术，现代三维编织技术，现代静电纳米成网技术等 生产的服装用、产业用和装饰用纺织品，所以，现代纺织是指一种纤维或纤维集合体的多尺 度结构加工技术。 染料桶是染色机的通用组成部分，但是现有染料桶在添加染料的过程中，染液在 不流通的情况下，容易在染料桶中沉淀，现有染料桶无法给染料加温，需要使用辅助加热设 备对染料桶进行加热，使用极不方便，为此，我们提供了一种一种纺织用染料桶来解决这一 问题。
技术实现要素：

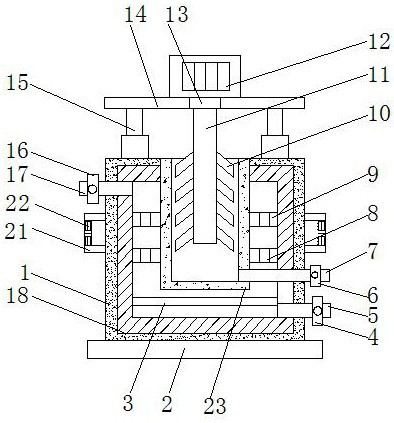

（一）解决的技术问题 针对现有技术的不足，本发明提供了一种纺织用染料桶，解决了现有染料桶染液容易 在染料桶中沉淀，且无法加热的问题。 （二）技术方案 为实现上述目的，本发明提供如下技术方案：一种纺织用染料桶，包括染料桶本体，所 述染料桶本体的外表面固定连接有保温层，所述染料桶本体的内部设有电热管，所述电热 管的左右两端均与染料桶本体的内侧壁固定连接，所述染料桶本体右侧面的下部固定连接 有排水管，所述排水管的右端贯穿保温层并延伸至保温层的外部，所述排水管的外表面套 设有第一阀门，所述染料桶本体左侧面的上部固定连通有进水管，所述进水管的左端贯穿 保温层并延伸至保温层的外部，所述进水管的外表面套设有第二阀门，所述染料桶本体的 内部设有混合框，所述混合框的左右两侧面均固定连接有两个相对称的固定块，每个所述 固定块远离混合框的一侧面均与染料桶本体的内壁固定连接，每个所述固定块的上表面均 开设有通孔，所述混合框的顶端依次贯穿染料桶本体和保温层并延伸至保温层的上表面， 所述保温层的上表面固定连接有两个相对称的电动推杆，所述保温层的上部设有活动板， 每个所述电动推杆的神缩端均与活动板的底面固定连接，所述活动板的上表面固定连接有 电机，所述电机的输出端贯穿活动板并延伸至活动板的底面，所述电机的输出端固定连接 有转动杆，所述转动杆的外表面固定连接有等距离排列的搅拌杆，所述混合框右侧面的下 部固定连通有排料管，所述排料管的外表面套设有第三阀门。 优选的，所述保温层的底面固定连接有底座，所述底座上表面的大小大于保温层 底面的大小。 优选的，所述保温层的左右两侧面均固定连接有把手，所述把手的外表面固定连 3 CN 111569722 A 说　明　书 2/4 页 接有防滑垫。 优选的，所述活动板上表面的中部固定镶嵌有轴承，所述电机的输出端贯穿轴承 并延伸至活动板的底面，所述轴承的内圈与电机输出端的外表面固定连接。 优选的，所述染料桶本体的正面固定镶嵌有观察窗，所述观察窗的外表面固定连 接有刻度尺。 优选的，所述染料桶本体内底壁所在的水平面与混合框内底壁所在的水平面相平 行，所述电热管位于混合框的正下方。 （三）有益效果 本发明提供了一种纺织用染料桶，具备以下有益效果： （1）该纺织用染料桶，通过底座的设置，能够有效的提高染料桶整体的稳定性，避免在 使用过程中因外力导致染料桶倾倒或倾斜，影响整体的正常使用，通过把手的设置，便于使 用人员通过人力对染料桶进行搬运，通过防滑垫的设置，能够有效的增加使用人员在移动 染料桶时手与把手之间的摩擦力，且具备一定的舒适度，通过轴承的设置，能够有效的降低 电机的输出端与活动板之间的摩擦力，提高电机的转动效果，通过观察窗和刻度尺的设置， 便于使用人员观察染料桶内部的存水，当水量过少时及时进行补充。 （2）该纺织用染料桶，通过电热管的设置，能够有效的对染料桶本体内部的冷水进 行加热，使其冷水变成热水，利用热水中的热量传递给混合框，对混合框内部的染料进行加 温，通过保温层的设置，能够有效避免染料桶本体内部热水中的热量流失，通过电机的设 置，能够带动转动杆转动，使转动杆带动搅拌杆对染料进行混合搅拌，通过电动推杆的设 置，能够使转动杆带动搅拌杆对染料搅拌的同时进行升降，增加染料的流动性，提高混合效 果，使其整体能够有效的对染料进行搅拌，避免染料沉淀，且能够自身对染料进行加热，使 用较为方便。 附图说明 图1为本发明染料桶剖视图； 图2为本发明保温层正视图。 图中：1保温层、2底座、3电热管、4第一阀门、5排水管、6第三阀门、7排料管、8通孔、 9固定块、10搅拌杆、11转动杆、12电机、13轴承、14活动板、15电动推杆、16第二阀门、17进水 管、18染料桶本体、19观察窗、20刻度尺、21把手、22防滑垫、23混合框。
