技术摘要：

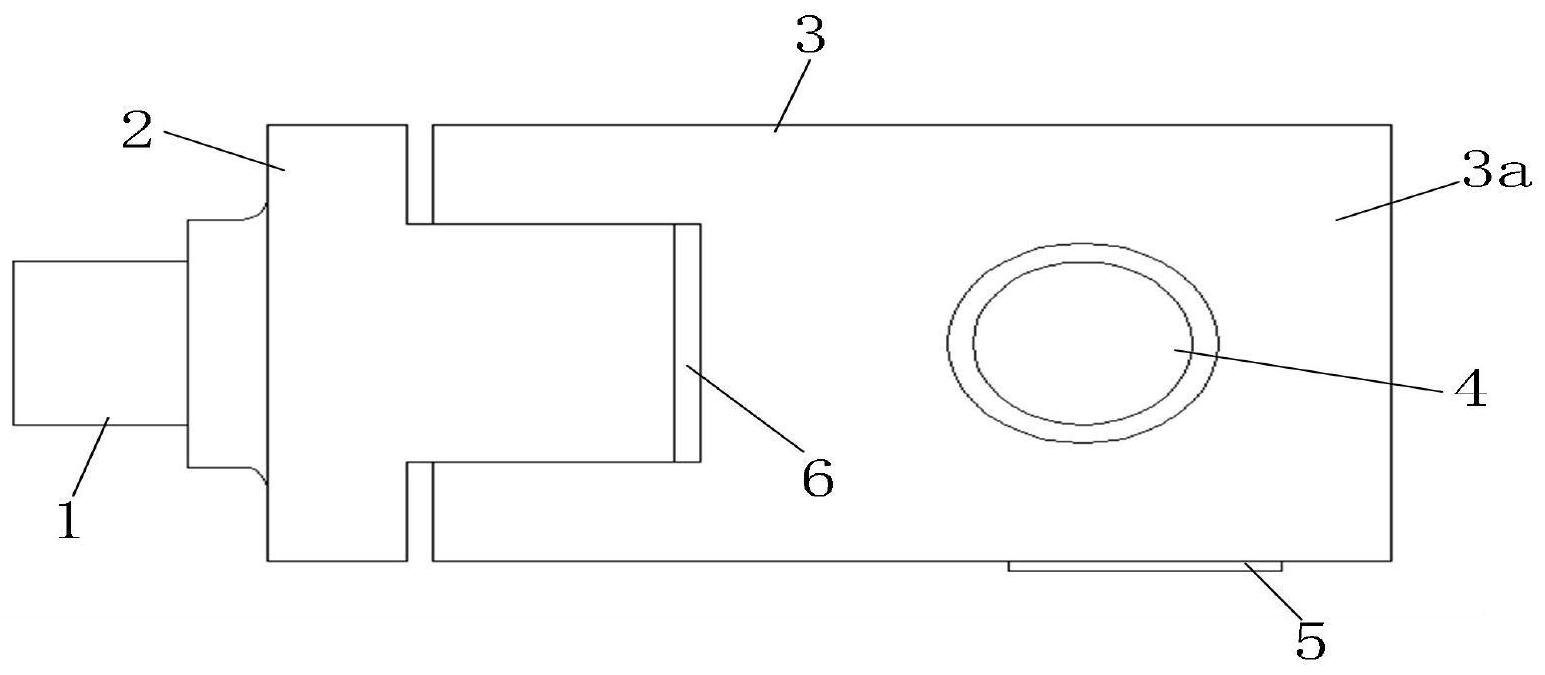

本发明涉及消毒设备技术领域，特别涉及一种适配移动终端的紫外线消毒装置，包括：连接部及灯体。连接部与灯体可转动的连接；连接部设置有与移动终端适配的接口；灯体的上端设置有第一紫外灯，灯体的下端设置有第二紫外灯；灯体内部设置有控制单元，控制单元的信号输入  全部
背景技术：
紫外线消毒是目前使用较为广泛的消毒方式，紫外线消毒的原理是：通过紫外线 对病毒、细菌等微生物进行照射，以破坏微生物的DNA结构，使微生物死亡以达到消毒杀菌 的目的。紫外线消毒设备所发出的紫光包含UVC紫外线，C波段的紫外线容易被生物体的DNA 吸收，200-280nm的紫外线具有明显的消毒杀菌作用。一方面，紫外线消毒设备的体积较为 庞大，主要对固定场合进行消毒杀菌，难以随身携带，特别是难以对小尺寸物件和场所(例 如牙刷、鞋内等)进行消毒杀菌。另一方面，手机等移动终端作为日常生活中使用频率极高 的电子设备，其表面覆盖有大量的细菌、病毒等微生物，由于平常生活中对手机等移动终端 的消毒杀菌较为繁琐，使得人们忽视了对手机等移动终端的消毒杀菌工作，为疾病的传播 埋下了隐患。
技术实现要素：
本发明针对现有技术中存在的紫外线消毒设备难以随身携带、难以对小尺寸物件 和场所进行消毒杀菌，以及难以对手机等移动终端进行消毒杀菌的技术问题，提供了一种 适配移动终端的紫外线消毒装置。 本发明解决上述技术问题的技术方案如下： 一种适配移动终端的消毒装置，包括：连接部及灯体；所述连接部与所述灯体可转 动的连接；所述连接部设置有与移动终端适配的接口；所述灯体上端设置有第一紫外灯，所 述灯体下端设置有第二紫外灯；所述灯体内部设置有控制单元，所述控制单元的信号输入 端与所述接口连接，所述控制单元的信号输出端分别与所述第一紫外灯和第二紫外灯连 接。 进一步的，所述接口通过柔性排线与所述控制单元的信号输入端连接。 进一步的，所述连接部通过销轴与所述灯体活动连接。 进一步的，所述灯体的前端设置有第三紫外灯；所述第三紫外灯与所述控制单元 的信号输出端连接。 进一步的，所述控制单元包括： 通信模块，用于和移动终端通信；接收所述移动终端发出的紫外灯开关控制指令， 并将紫外灯开关控制指令发送至处理模块； 处理模块，根据所述移动终端输入的紫外灯开关控制指令，分配每个紫外灯的电 压值；紫外灯为开启状态时分配额定电压，紫外灯为关闭状态时分配的电压值为0； 控制模块，从所述处理模块获取每个紫外灯的电压分配值，并施加相应的电压至 对应的紫外灯。 进一步的，还包括： 4 CN 111569102 A 说　明　书 2/5 页 红外感应单元，用于感应人体皮肤；当感应到人体皮肤时，发出感应信号至所述处 理模块，所述处理模块分配全部紫外灯的电压值为0。 进一步的，所述移动终端安装有紫外灯控制APP，所述紫外灯控制APP包括： 第一工作模块，用于向所述控制单元发出第一控制指令，所述第一控制指令包含 所述第一紫外灯、第二紫外灯和第三紫外灯均开启的指令信息； 第二工作模块，用于向所述控制单元发出第二控制指令，所述第二控制指令包含 所述第一紫外灯和第二紫外灯关闭、第三紫外灯开启的指令信息； 第三工作模块，用于向控制单元发出第三控制指令，第三控制指令包含第一紫外 灯和第二紫外灯开启、第三紫外灯关闭的指令信息； 第四工作模块，用于向所述控制单元发出第四控制指令，所述第四控制指令所述 第一紫外灯、第二紫外灯和第三紫外灯均关闭的指令信息。 进一步的，所述灯体上设置有开关；所述开关连接在所述接口与所述控制单元信 号输入端之间。 进一步的，所述灯体绕所述连接部的旋转角度大于180°。 进一步的，所述接口为MicroUSB接口、USBTypeC接口或Lightning接口。 本发明提供的适配移动终端的消毒装置至少具备以下有益效果或优点： 本发明提供的适配移动终端的消毒装置，连接部与灯体可转动的连接，连接部设 置有与移动终端适配的接口，灯体的上端设置有第一紫外灯，灯体的下端设置有第二紫外 灯；灯体内部设置有控制单元，控制单元的信号输入端与接口连接，控制单元的信号输出端 分别与第一紫外灯和第二紫外灯连接。首先，设置有与移动终端适配的接口，能够与移动终 端的电源接口连接，通过移动终端为消毒装置供电，可实现消毒装置的便携式使用。其次， 其结构主要包含连接部及灯体，结构简单，能够应用于小尺寸物件和场所的消毒杀菌。第 三，连接部与灯体可转动的连接，灯体的上端设置有第一紫外灯，灯体的下端设置有第二紫 外灯，通过灯体的旋转，能够将第一紫外灯、第二紫外灯的光线照射在手机等移动终端的正 反两面，实现对手机等移动终端的消毒杀菌。 进一步，本发明提供的适配移动终端的消毒装置，控制单元和移动终端进行通信， 可通过移动终端控制各紫外灯的工作状态，从而适应不同区域的消毒杀菌。 进一步，本发明提供的适配移动终端的消毒装置，设置有红外感应单元，可感应人 体皮肤，当感应到人体皮肤时，控制全部的紫外灯关闭，以免紫外线辐射人体皮肤，具有较 高的安全性。 附图说明 图1为本发明实施例提供的适配移动终端的消毒装置俯视图； 图2为本发明实施例提供的适配移动终端的消毒装置第一侧视图； 图3为本发明实施例提供的适配移动终端的消毒装置第二侧视图； 图4为本发明实施例提供的适配移动终端的消毒装置旋转示意图； 图5为本发明实施例提供的适配移动终端的消毒装置向上旋转90°时的示意图； 图6为本发明实施例提供的适配移动终端的消毒装置内部结构框图。 附图中，各标号所代表的部件列表如下： 5 CN 111569102 A 说　明　书 3/5 页 1-接口，2-连接部，3-灯体，3a-灯体上端,3b-灯体下端，5-开关，6-销轴，101-第一 紫外灯，102-第二紫外灯，103-第三紫外灯，20-控制单元20，201-通信模块，202-处理模块， 203-控制模块，30-红外感应单元，401-第一工作模块，402-第二工作模块，403-第三工作模 块，404-第四工作模块。
