技术摘要：
本发明公开了一种用于LNG储罐蒸发率测试的在线监测系统，用于对所述LNG储罐的多个检测位置进行监测，其包括：数据采集单元、数据采集网关和控制终端，每个检测位置均设有多个间隔开设置的数据采集单元，以采集LNG储罐不同位置的数据信息，其中每个数据采集单元均设有安  全部
背景技术：
液化天然气存储在常压低温储罐内，罐内液体温度低于-160℃。受储罐绝冷材料 的限制，储罐通过罐底、罐壁以及穹顶吸收热量，罐内低温液体受热气化。蒸发率是低温液 体储罐的一项关键参数，可用于评估储罐保冷结构的设计和施工质量。过高的蒸发率将引 起蒸发气量过大，储罐外壁结霜，需要珍珠岩二次加注等维保工作，导致工厂液化成本的增 加，甚至站场停产等风险。因此，准确测量LNG储罐蒸发率（BOR）具有十分重要的意义。 为了准确测量储罐蒸发率，首先需要对储罐进行必要的准备工作。为了使储罐热 场达到稳定状态，建议储罐预冷试车进液至少4周后，再进行蒸发率测试工作，测试时间选 择天气持续晴天或者阴天，以排除不间歇性太阳辐射的干扰。将储罐液位填充至2/3以上的 高度，将储罐进出管线阀门关闭，仅通过BOG管线与外界联通，静置储罐至少4天，当储罐液 位每8小时下降数值低于设计规定数值时，即认为储罐静置合格。 在储罐外壁需要对测温点进行标注，用于温度测量。测温点的设置原则为：测温点 的有效性、测温点分布均匀、方便测量。现场标记温度测量点包括：储罐外壁4个、穹顶外壁5 个、罐底外壁4个，共13个测温点。采用传统的手动测温枪方式，受测量人员操作方法的影 响，测量误差较大。而且，由于测量期间，需24小时不间断测量，并涉及罐顶、承台、罐底等高 处或者操作空间受限作业，作业存在一定安全风险。
技术实现要素：

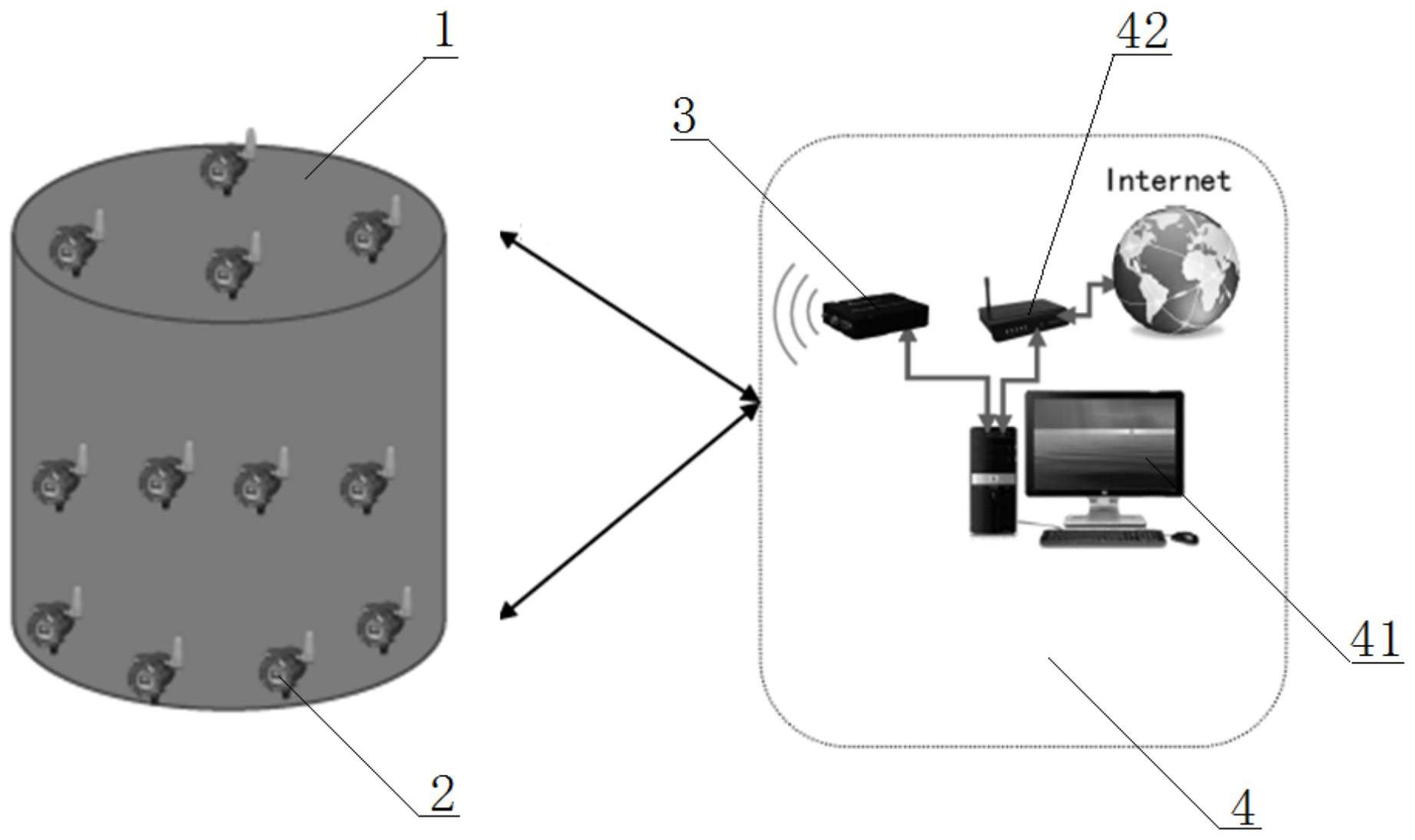

本发明旨在至少在一定程度上解决现有技术中的上述技术问题之一。有鉴于此， 本发明需要提供一种结构简单、安装方便，能有效提高测量精度和测量的安全系数的用于 LNG储罐蒸发率测试的在线监测系统。 本发明提供一种用于LNG储罐蒸发率测试的在线监测系统，用于对所述LNG储罐的 多个检测位置进行监测，其包括：数据采集单元、数据采集网关和控制终端，其特征在于，每 个所述检测位置均设有多个间隔开设置的所述数据采集单元，以采集所述LNG储罐不同位 置的数据信息，其中每个所述数据采集单元均设有安装在所述LNG储罐上的保护组件；所述 数据采集网关与所述数据采集单元无线信号数据连接，并将接受到的所述数据信息以无线 信号形式传输至所述控制终端，所述控制终端分析处理所述数据信息后输出处理信号，并 由所述控制终端数显所述处理信号和所述数据信息。 根据本发明的一个实施例，所述保护组件包括集热块、防热辐射层和保护膜层，所 述数据采集单元封装在所述集热块中，所述防热辐射层和所述保护膜层由内而外依次贴附 于所述集热块上。 根据本发明的一个实施例，所述数据采集单元为温度传感器。 3 CN 111579575 A 说　明　书 2/3 页 根据本发明的一个实施例，所述温度传感器为Pt100热电阻测温元件。 根据本发明的一个实施例，所述控制终端包括上位机和云平台，所述数据采集网 关采用4G通信协议传输至所述云平台，所述数据采集网关通过数据传输接口与所述上位机 连接。 根据本发明的一个实施例，所述数据采集单元通过无线LORA远距离通信协议与所 述数据采集网关连接。 根据本发明的一个实施例，所述集热块由含钼不锈钢材质制成。 根据本发明的一个实施例，所述放热辐射层为铝膜，所述保护膜层为锡箔纸。 根据本发明的一个实施例，所述控制终端进一步包括移动终端，所述移动终端与 所述上位机通过Wifi或蓝牙进行数据连接，其中所述移动终端为手机、平板中的其中一种。 根据本发明的一个实施例，所述数据信息为所述LNG储罐不同所述检测位置的温 度。 本发明的用于LNG储罐蒸发率测试的在线监测系统，通过安装在LNG储罐的多个检 测位置上的温度传感器，以采集LNG储罐不同位置处的温度，并通过无线LORA远距离通信协 议和4G通信协议将温度数据信息最终传递至云平台中，再通过上位机进行处理温度数据信 息并得出静态蒸发率（BOR），采用数据、曲线、图形、表格交互方式，清楚直观的显示出温度 数据和静态蒸发率（BOR）信息变化，本在线监测系统结构简单、安装方便，有效提高了测量 精度和测量的安全系数。 附图说明 图1是根据本发明的一种用于LNG储罐蒸发率测试的在线监测系统的结构示意图。 图2是根据本发明的温度传感器和保护组件配合使用的结构示意图。 图3是根据本发明的数据采集网关的结构示意图。 附图标记：1-LNG储罐；2-温度传感器；3-数据采集网关；4-控制终端；5-保护组件； 31-防爆外壳；32-LORA通讯天线；33-4G通讯天线；34-数据传输接口；41-上位机；42-云平 台；51-集热块；52-防热辐射层；53-保护膜层。
