技术摘要：
本发明涉及一种显示装置，包括显示层包括衬底基板以及位于衬底基板上阵列排布的第一子像素和第二子像素，显示层具有出光侧；分光元件，设置于显示层，分光元件被配置为调节第一子像素以及第二子像素的光线传播路径，以使第一子像素的光线沿第一方向出射，第二子像素的  全部
背景技术：
在日常生活中人们是通过双眼观察具有空间立体感的外界景物的。人的双眼之所 以能够辨别三维(3D)的图像效果，缘于双眼具有60mm左右的瞳距，该瞳距产生的位置差异 为双眼视差。具有视差的双眼看到的两幅图像，经过人大脑视觉皮层的融合，就产生了立体 效果。 裸眼3D显示技术就是利用双眼立体视觉原理使人获得三维空间感，其主要原理是 使观看者的左眼与右眼分别接收到不同的影像，产生立体效果，更好的满足使用者的要求。 已有的3D显示装置中，大多是将显示面板出射的多个方向的光线透过光栅直接聚 焦，使得左眼像素发出的光射向观看者的左眼，右眼像素发出的光射向观看者的右眼，虽然 能够满足显示效果，但是通过光栅直接将多方向光线聚焦，光栅制作难度大，显示效果差。
技术实现要素：

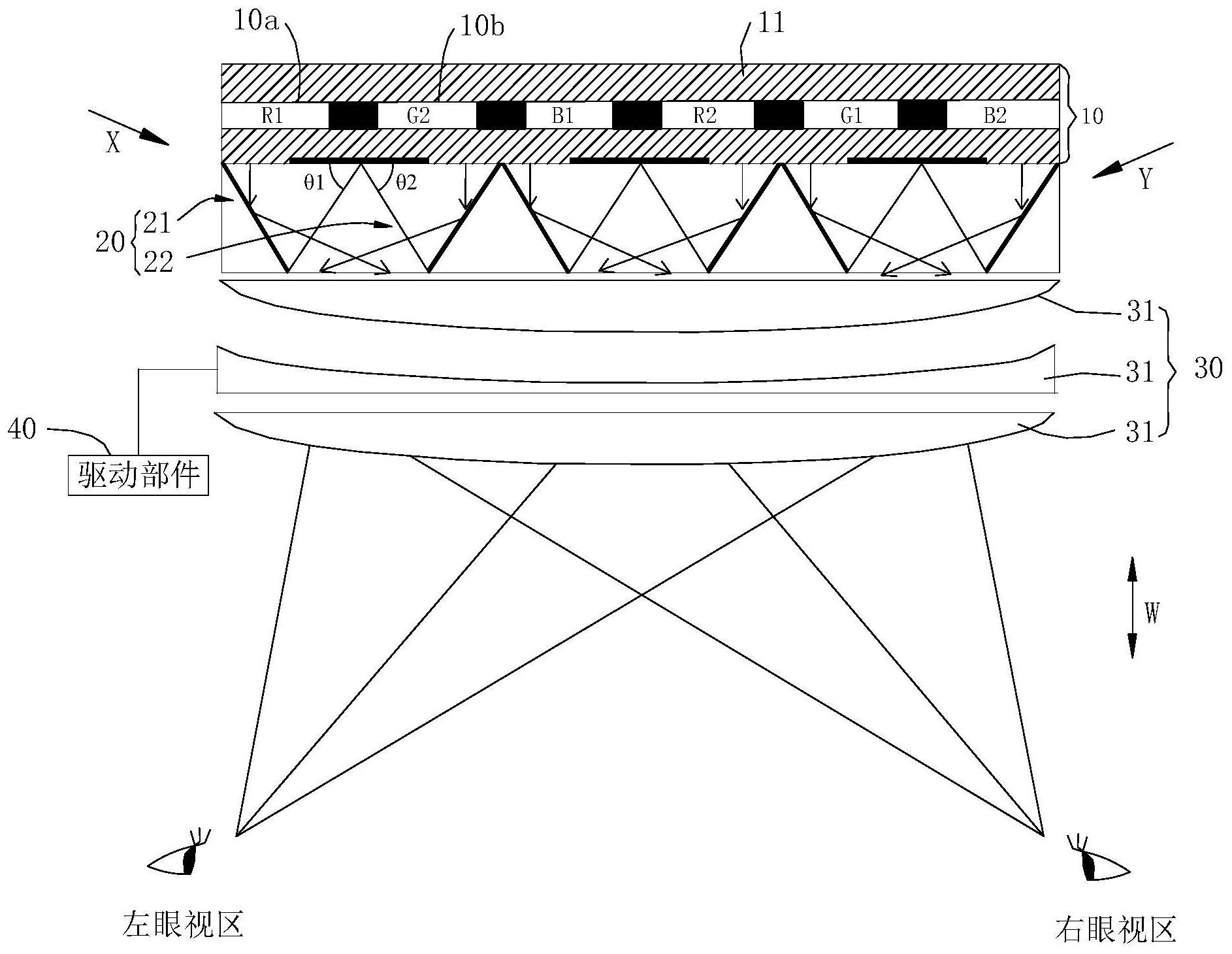

本发明实施例提供一种显示装置，能够满足3D显示要求，且显示效果好，能够满足 使用者的观感。 一方面，根据本发明实施例提出了一种显示装置，包括：显示层包括衬底基板以及 位于所述衬底基板上阵列排布的第一子像素和第二子像素，所述显示层具有出光侧；分光 元件，设置于所述显示层，所述分光元件被配置为调节所述第一子像素以及所述第二子像 素的光线传播路径，以使所述第一子像素的光线沿第一方向出射，所述第二子像素的光线 沿第二方向出射，所述第一方向与所述第二方向相交；透镜组件，位于所述显示层的所述出 光侧，沿所述第一方向出射的所述第一子像素的光线经由所述透镜组件折射并汇聚至左眼 视区，沿所述第二方向出射的所述第二子像素的光线经由所述透镜组件折射并汇聚至右眼 视区。 根据本发明实施例提供的显示装置，因其包括显示层、分光元件以及透镜组件，分 光元件与透镜组件配合，先通过分光元件将对应的各第一子像素的光线调节路径后均沿第 一方向出射，将各第二子像素的光线调节路径后沿第二方向出射，使得串扰区较小，没有光 栅衍射导致光强分布不均的情况。且透镜组件只需要将均由第一方向出射的光线折射并汇 聚至左眼视区，均由第二方向出射的光线折射并汇聚至右眼视区，既可实现裸眼3D显示要 求，相对只通过光栅聚焦的显示装置显示效果更佳。并且，由于透镜组件只需要对两个方向 的出射光线进行聚焦，使其制备工艺难度更低，能够有效的降低显示装置的成本。 附图说明 下面将参考附图来描述本发明示例性实施例的特征、优点和技术效果。 图1是本发明一个实施例的显示装置的剖视结构示意图； 5 CN 111552095 A 说　明　书 2/14 页 图2是本发明一个实施例的第一子像素的光线以及第二子像素的光线经过透镜组 件的光路图； 图3是本发明一个实施例的显示装置的局部结构的俯视图； 图4是图3的剖视结构示意图； 图5是本发明另一个实施例的显示装置的剖视结构示意图； 图6是本发明一个实施例的驱动部件与透镜的配合示意图； 图7是本发明另一个实施例的驱动部件与透镜的配合示意图； 图8是本发明又一个实施例的显示装置的剖视结构示意图； 图9是本发明一个实施例的透镜组件的结构示意图； 图10是本发明另一个实施例的透镜组件的结构示意图； 图11是本发明又一个实施例的透镜组件的结构示意图； 图12是本发明一个实施例的分光元件的剖视结构示意图； 图13是图12的局部结构示意图； 图14是本发明另一个实施例的分光元件的剖视结构示意图； 图15是本发明又一个实施例的显示装置的局部结构的俯视图； 图16是图15的局部剖视结构示意图； 图17是本发明又一个实施例的分光元件的剖视结构示意图； 图18是图17的局部结构示意图； 图19是本发明再一个实施例的分光元件的结构示意图； 图20是本发明再一个实施例的分光元件的局部剖视示意图； 图21是本发明再一个实施例的分光元件的光线调制结构的示意图； 图22是本发明再一个实施例的分光元件的局部剖视示意图； 图23是本发明再一个实施例的分光元件的局部剖视示意图。 其中： 10-显示层；11-衬底基板；111-阵列基板；112-彩膜基板；1121-色阻单元；1122-黑 矩阵；113-液晶层；10a-第一子像素；10b-第二子像素； 20-分光元件；21-第一分光单元；211-第一凸起；211a-第一反射面；211b-第一出 射面；211c-第一连接面；212-第一反射层；213-第一透光介质； 22-第二分光单元；221-第二凸起；221a-第二反射面；221b-第二出射面；221c-第 二连接面；222-第二反射层；223-第二透光介质； 23-光线调制结构；231-子结构；232-作用面； 24-光线偏转结构；241-入射介质；242-出射介质；243-交界面； 25-第一透光介质层； 30-透镜组件；31-透镜；32-光阑；311-表面； 40-驱动部件；50-第一控制模块；60-人眼追踪模块；70-挡光层；71-第一挡光单 元；72-第二挡光单元； 80-转接结构；81-齿轮；82-齿条； 90-支撑架； X-第一方向；Y-第二方向；W-厚度方向；M-横向方向；N-纵向方向。 6 CN 111552095 A 说　明　书 3/14 页 在附图中，相同的部件使用相同的附图标记。附图并未按照实际的比例绘制。
