技术摘要：
本发明公开了一种玉米播种机用高效种药混合装置，包括混合箱、支撑底架、箱盖板、排料斗、闭合板、驱动电机、传动轴、同步自转混合机构、联动机构、预混合装置和导向结构，本发明通过设置了同步自转混合机构，由驱动电机带动下，使周转架进行周向转动，并带动搅拌板和  全部
背景技术：
玉米与传统的水稻、小麦等粮食作物相比，玉米具有很强的耐旱性、耐寒性、耐贫 瘠性以及极好的环境适应性。玉米的营养价值较高，是优良的粮食作物。作为中国的高产粮 食作物，玉米是畜牧业、养殖业、水产养殖业等的重要饲料来源，也是食品、医疗卫生、轻工 业、化工业等的不可或缺的原料之一。 玉米在播种前对种子的加工处理亦非常重要，种子质量的好坏直接影响作物的生 长状况，而生长状况又直接关系到作物的收成，种子播种之后，极易受到土壤中的病菌侵 蚀、虫鼠叮咬和盗食，严重影响种子的成活率，针对病虫危害，目前普遍使用的办法是将种 子进行播前包衣加工处理，对玉米种子和药物进行混合，目前，最传统的办法是手工拌种处 理，不仅劳动程度强，且工作效率较低，种药混合的效率较差。
技术实现要素：

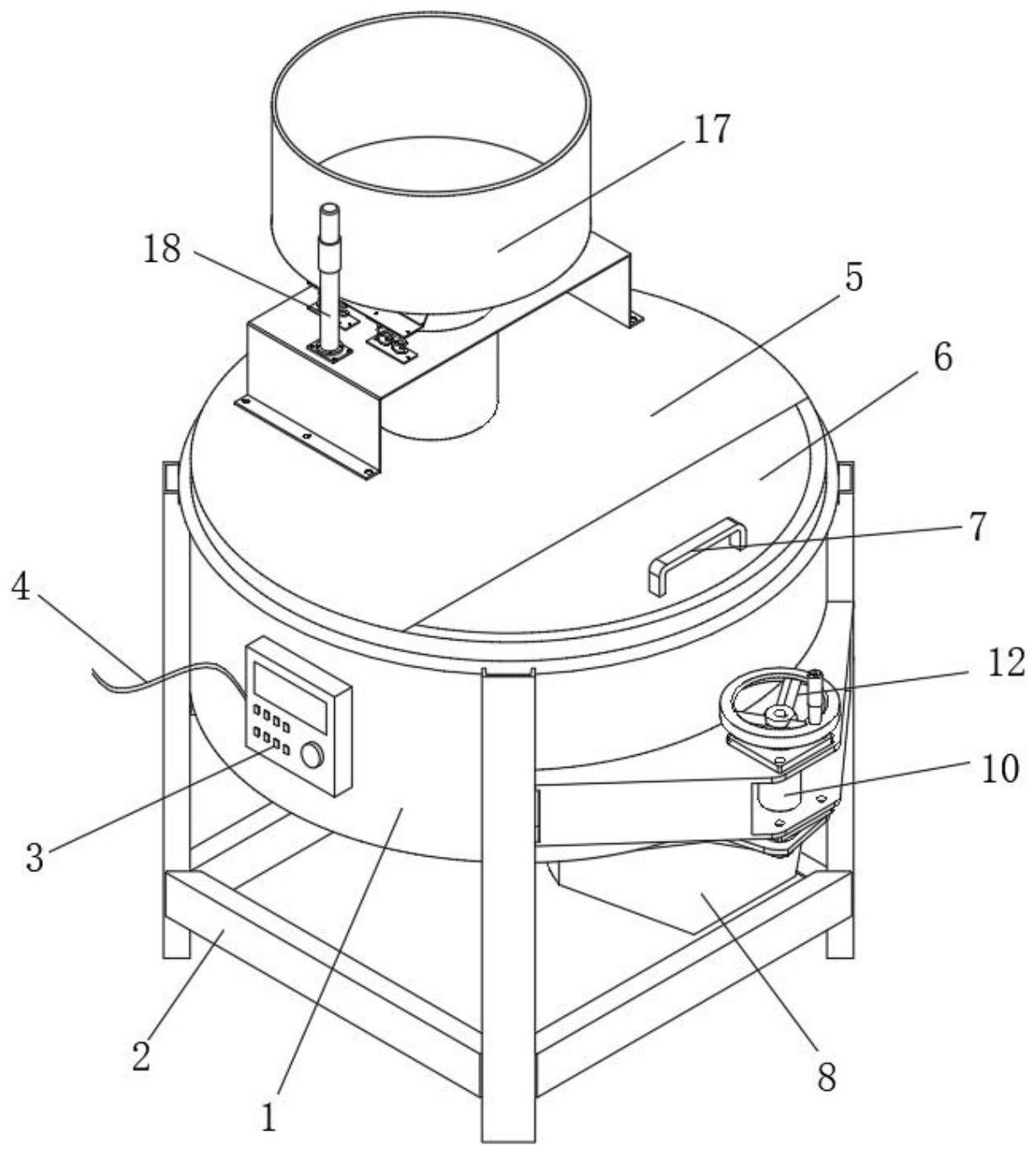

因此，为了解决上述不足，本发明在此提供一种玉米播种机用高效种药混合装置。 本发明是这样实现的，构造一种玉米播种机用高效种药混合装置，该装置包括混 合箱、支撑底架、控制面板、电源线、箱盖板、清理门、提手、排料斗、闭合板、第一转轴、固定 架板、手轮、驱动电机、传动轴、同步自转混合机构、联动机构、预混合装置和导向结构，所述 混合箱底部设有支撑底架，并在顶部设有箱盖板，所述混合箱前中部设有控制面板，所述控 制面板上连接有电源线，所述箱盖板右侧设有清理门，并且清理门上设有提手，所述混合箱 底右侧设有排料斗，并在排料斗底部设有闭合板，所述闭合板上连接有第一转轴，所述第一 转轴通过固定架板安装于混合箱右侧，并且顶部连接有手轮，所述混合箱底中部设有驱动 电机，所述同步自转混合机构设有混合箱内部，并通过传动轴连接驱动电机上的输出轴，所 述同步自转混合机构由中心转盘、支撑套筒、周转架、第二转轴、搅拌板、连板杆和推料板组 成，所述中心转盘底部通过轴承连接支撑套筒，所述中心转盘两侧分别连接有周转架，所述 支撑套筒左侧一端的周转架下通过第二转轴连接有搅拌板，并且右侧一端的周转架下通过 连板杆连接有推料板，所述驱动电机与控制面板电连接，所述联动机构安装于中心转盘和 左侧的周转架上端。 优选的，所述联动机构由外壳体、主转轮、副转轮以及传动皮带所构成，所述外壳 体底部与中心转盘和左侧的周转架上端相固定，并且内部设有分别设有主转轮和副转轮， 所述主转轮和副转轮通过传动皮带进行传动连接，所述主转轮与传动轴顶部相连接，并且 副转轮与第二转轴顶部相连接。 优选的，所述预混合装置包括振动盘、挡料罩、振动支架、弹簧组件、支撑座、落料 连接筒、下料管和振动电机，所述振动盘上端设有挡料罩，并且底部与振动支架上中部相固 4 CN 111545119 A 说　明　书 2/5 页 定，所述振动支架底部设有弹簧组件与支撑座相连接，所述支撑座底部与箱盖板上端相固 定，所述支撑座底中部设有落料连接筒，所述落料连接筒底部贯穿箱盖板与混合箱内部相 连通，所述振动盘底部中部通设有下料管与落料连接筒内部相连通，所述振动盘的左侧中 部安装有振动电机，所述振动电机与控制面板电连接。 优选的，所述导向结构由定位导杆、杆座以及导向套所构成，所述定位导杆底部通 过杆座与支撑座上相固定，所述导向套与挡料罩侧端中部相固定，所述定位导杆外侧与导 向套内部相嵌套。 优选的，所述周转架右后侧设有垂直的刮壁板，并通过斜支架进行固定。 优选的，所述搅拌板共设有三条，并由左右两条竖杆进行固定。 优选的，所述主转轮与副转轮左右平行对称设置。 优选的，所述振动盘呈漏斗状结构，并且中部设有圆形的下料口。 优选的，所述弹簧组件共设置有四组，每两组对称设于振动支架两侧，并且每组的 弹簧组件由两个伸缩弹簧和弹簧支撑板组成。 优选的，所述导向结构设置有两个，分别于挡料罩左右两侧对称设置。 本发明具有如下优点：本发明通过改进在此提供一种玉米播种机用高效种药混合 装置，与同类型设备相比，具有如下改进： 优点1：本发明所述一种玉米播种机用高效种药混合装置，通过设置了同步自转混 合机构，由驱动电机带动下，使周转架进行周向转动，同时带动搅拌板和推料板进行周向转 动，使搅拌板配合推料板对混合箱内部的种药进行快速混合，提高混合效率。 优点2：本发明所述一种玉米播种机用高效种药混合装置，通过设置了联动机构， 由传动轴带动主转轮转动，同时通过传动皮带带动副转轮转动，使第二转轴带动搅拌板进 行自转，使种药混合更加均匀，提高混合效率。 优点3：本发明所述一种玉米播种机用高效种药混合装置，通过设置了预混合装 置，由振动电机工作后同时配合弹簧组件带动振动盘上下振动，使种药进行初步的混合，提 高后续的混合效率。 优点4：本发明所述一种玉米播种机用高效种药混合装置，通过设置了导向结构， 由定位导杆在导向套内进行伸缩滑动，使振动盘只能保持上下振动工作，保持稳定性。 附图说明 图1是本发明结构示意图； 图2是本发明混合箱侧视内部结构示意图； 图3是本发明同步自转混合机构结构示意图； 图4是本发明同步自转混合机构后视结构示意图； 图5是本发明联动机构内部俯视结构示意图； 图6是本发明预混合装置结构示意图； 图7是本发明预混合装置正视结构示意图； 图8是本发明振动盘俯视结构示意图； 图9是本发明导向结构结构示意图。 其中：混合箱-1、支撑底架-2、控制面板-3、电源线-4、箱盖板-5、清理门-6、提手- 5 CN 111545119 A 说　明　书 3/5 页 7、排料斗-8、闭合板-9、第一转轴-10、固定架板-11、手轮-12、驱动电机-13、传动轴-14、同 步自转混合机构-15、联动机构-16、预混合装置-17、导向结构-18、中心转盘-151、支撑套 筒-152、周转架-153、第二转轴-154、搅拌板-155、连板杆-156、推料板-157、外壳体-161、主 转轮-162、副转轮-163、传动皮带-164、振动盘-171、挡料罩-172、振动支架-173、弹簧组件- 174、支撑座-175、落料连接筒-176、下料管-177、振动电机-178、定位导杆-181、杆座-182、 导向套-183、斜支架-1501、刮壁板-1502、下料口-1701。
