技术摘要：
一种压区在上方的靴辊，包括靴辊梁、套接在靴辊梁外面的靴套以及连接在靴套两端的靴套夹持装置，还包括安装在靴辊梁顶部的靴板、驱动靴板的加载液压缸、安装在靴辊梁侧面的接油盒、沿纸页行进方向安装在靴辊梁上的位于靴板前面的喷油管以及位于靴板后面的刮刀，接油盒  全部
背景技术：
靴形宽压区压榨是当今造纸行业公认的效率最高的压榨方式。由于压区宽，线压 力大，压榨时间长，所以出压榨纸页干度高。常规的靴式压榨不管布置形式是直通式压榨， 还是复合式压榨，一般压区都在靴辊的下方（如图1所示，图中a是靴辊），也就是靴辊布置在 配对辊（配对辊也叫背辊）上方。这样布置最大的优点是：靴板被润滑油包围，冷却效果较 好，另外回油的收集比较方便，但是这种结构的靴辊不适合用在正压处。在正压结构中，配 对辊需要布置在纸页的上方，靴辊需要布置在下方。在常规的纸机中，如果压榨部需要加正 压，一般都是用普通的辊式压榨，而普通的辊式压榨比靴式压榨的压榨效率低很多。
技术实现要素：

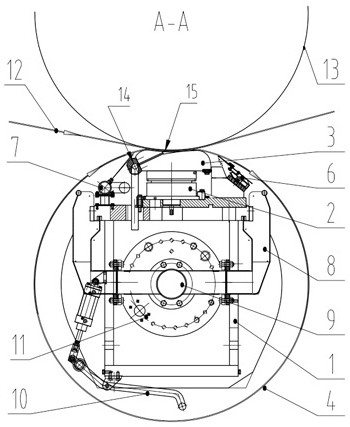

本发明的目的是提供一种特殊结构的压区在上方的靴辊，这种靴辊能够适用于配 对辊或者背辊在上，靴辊在下的压榨方式。本发明的技术方案如下： 一种压区在上方的靴辊，包括靴辊梁、套接在靴辊梁外面的靴套以及连接在靴套两端 的靴套夹持装置，还包括安装在靴辊梁顶部的靴板、驱动靴板的加载液压缸、安装在靴辊梁 侧面的接油盒、沿纸页行进方向安装在靴辊梁上的位于靴板前面的喷油管以及位于靴板后 面的刮刀，接油盒连接有大回油管，加载液压缸的输出轴竖直向上且输出轴顶端设置靴板， 靴辊梁的中部安装有用于提供液压油、润滑油、压缩空气、温度检测和压力检测的管道装 置。 所述靴板的工作面设有油池。 所述管道装置包括进油管、液压油管道、润滑油管道、压缩空气管道和温湿度检测 管道，所述进油管和油池连通，液压油管道与加载液压缸连通，润滑油管道与喷油管连通。 所述靴辊梁的底部还安装有中部回油装置。 所述靴辊梁的两侧面均安装有接油盒，其中一个接油盒安装在刮刀下部对应的靴 辊梁侧面，另一个接油盒安装在喷油管下部对应的靴辊梁侧面。 相对于现有技术，本发明的有益效果： 本发明提供一种压区在上方的靴辊，适用于正压处，其压区在靴辊上方，压榨效率高。 附图说明 图1是传统的压区在下方的靴辊结构示意图； 图2是本发明的结构示意图； 图3是本发明的A-A截面视图。 3 CN 111576077 A 说　明　书 2/3 页
