技术摘要：
本发明提供一种使得确定红外线图像内的被检眼与实际的被检眼的对应关系变得容易的技术。本发明涉及眼科装置，所述眼科装置具备：利用红外线对被检眼进行照明来拍摄红外线图像的红外线拍摄光学系统；利用白色光对所述被检眼进行照明来拍摄白色光图像的白色光拍摄光学系  全部
背景技术：
以往，已知有根据以红外线照射被检眼而拍摄到的图像来检查被检眼的眼科装 置。例如，在专利文献1中公开了从光源放射包含红外线的光并利用红外线摄像机对来自被 观察部的反射光进行拍摄的构成。 现有技术文献 专利文献 专利文献1：日本专利第5281846号公报
技术实现要素：

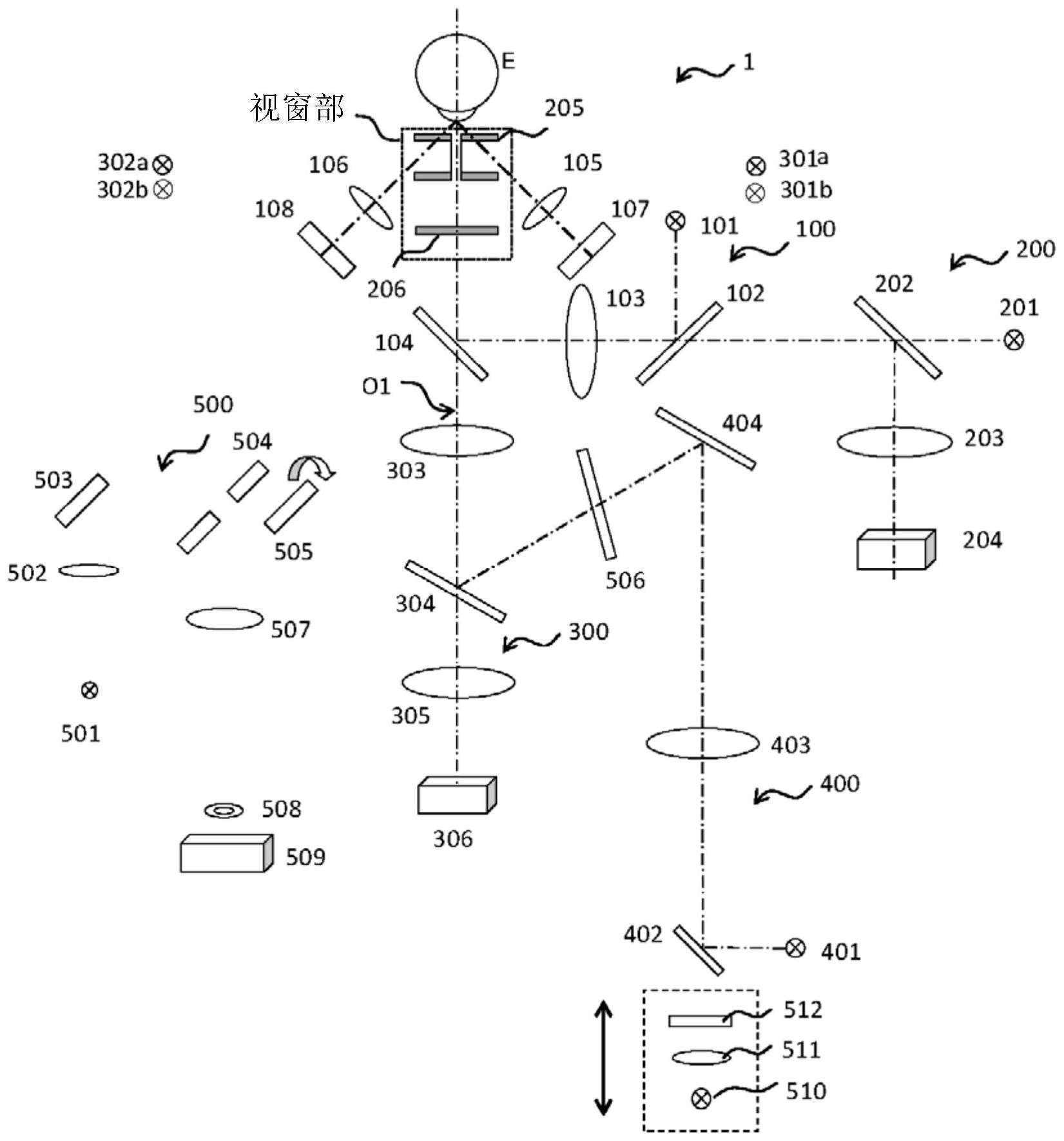

发明所要解决的问题 操作眼科装置的检查者通常在将白色光那样的可见光照射到被检眼的状态下观 察被检眼。因此，有时即使想要基于在照射红外线的状态下拍摄到的红外线图像而关注于 患病部位等特定的部位，也难以在实际的被检眼中确定该特定的部位。 本发明是鉴于上述问题而完成的，其目的在于，使得确定红外线图像内的被检眼 与实际的被检眼的对应关系变得容易。 用于解决问题的手段 为了实现上述目的，眼科装置具备：利用红外线对被检眼进行照明来拍摄红外线 图像的红外线拍摄光学系统；利用白色光对被检眼进行照明来拍摄白色光图像的白色光拍 摄光学系统；控制红外线拍摄光学系统和白色光拍摄光学系统来使它们拍摄表示相同状态 的被检眼的红外线图像和白色光图像的拍摄控制部；以及将红外线图像和白色光图像分别 显示于显示部的显示控制部。 即，眼科装置利用红外线和白色光对相同状态的被检眼进行拍摄，并将拍摄到的 红外线图像和白色光图像分别显示于显示部。因而，在眼科装置中，通过对比红外线图像和 白色光图像，能够容易地使两图像内的被检眼相关联。由于白色光图像是在白色光下拍摄 被检眼而得到的图像，因此白色光图像内的被检眼的像的颜色与在白色光下所目视确认的 被检眼的颜色大致一致。因而，如果能够使红外线图像的被检眼与白色光图像的被检眼相 关联，则能够容易地确定红外线图像内的被检眼与实际的被检眼的对应关系。 附图说明 图1是表示测定眼压时利用的光学系统的图。 图2是表示在测定眼屈光力时利用的光学系统、拍摄红外线图像以及白色光图像 时利用的光学系统的图。 图3是说明包括控制部的本发明的一个实施例所涉及的眼科装置的整体构成的框 3 CN 111568366 A 说　明　书 2/11 页 图。 图4A是拍摄/显示处理的流程图，图4B是关注部位观察处理的流程图。 图5是表示红外线图像和白色光图像的显示例的图。 图6是表示进行图像增强的画面的例子的图。 附图标记说明 1：眼科装置；100：对准光学系统；101：光源；102：热镜；103：物镜；104：热镜；105： 透镜；106：透镜；107：轮廓传感器；108：轮廓传感器；200：位移变形检测受光光学系统；201： 光源；202：半透半反镜；203：聚光透镜；204：受光元件；205：喷嘴；206：平面玻璃；300：观察 光学系统；301a、301b、302a、302b：光源；303：物镜；304：分色镜；305：成像透镜；306：二维摄 像元件；400：固视光学系统；401：光源；402：热镜；403：中继透镜；404：反射镜；500：眼屈光 力光学系统；501：光源；502：聚光透镜；503：反射镜；504：反射镜；505：平行平面玻璃；506： 热镜；507：透镜；508：环形透镜；509：CCD；510：平面玻璃；511：平面玻璃；512：固定视标； 513：准直透镜；514：光源；600：控制部；600a：拍摄控制部；600b：显示控制部；600c：关注部 位获取部；601：主体部；602：头部；630：XYZ驱动控制部；640：操纵杆；650：显示部；660：触摸 面板；670：存储器；680：固定视标控制部。
