技术摘要：
一种盖玻璃印刷垫、制造该盖玻璃的方法以及该盖玻璃。盖玻璃印刷垫包括：夹具部分；主体部分，在主体部分中第一表面接触夹具部分，并且第二表面的至少一部分平行于第一表面；以及垫部分，包括设置在主体部分的至少一侧上并且在与第二表面垂直的第一方向上突出的外框架  全部
背景技术：
随着多媒体的发展，显示装置的重要性已经增加。因此，已经使用了诸如有机发光 显示器(“OLED”)和液晶显示器(“LCD”)的各种类型的显示装置。这样的显示装置可以用于 诸如智能电话、智能手表和平板个人计算机(“PC”)的各种移动电子设备。 在用于移动电子设备的各种显示装置中，盖玻璃通常被制造为透明的，使得用户 可以看到设置在显示面板前面的显示单元。显示面板可以包括显示实际图像的显示区域以 及除了显示区域之外的非显示区域。盖玻璃可以包括与显示面板的显示区域对应的透光区 域以及与显示面板的非显示区域对应的不透明的光阻挡区域。在不透明的光阻挡区域中， 可以设置用于部分地阻挡从显示面板发射的光的光阻挡构件，或者可以印刷预定的墨。 近来，具有部分地倾斜或者被倒圆的显示表面的显示装置的重要性已经增加。例 如，形成显示装置的外观的前盖玻璃的表面可以被部分地倒圆以改善显示装置的美感和用 户的握感。
技术实现要素：

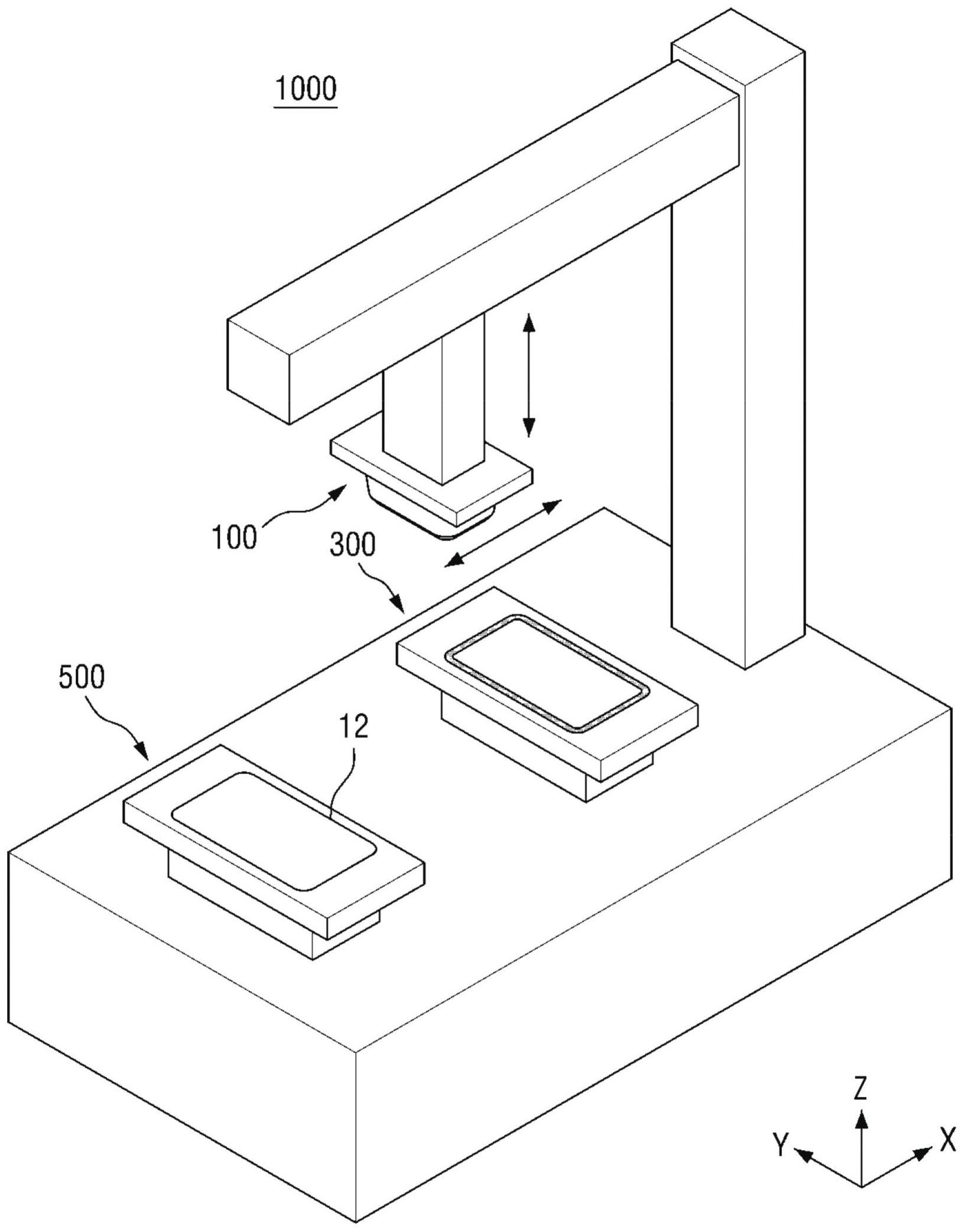

在具有部分地倾斜或被倒圆的区域的盖玻璃的情况下，光阻挡区域的一部分是倾 斜的或被倒圆的，因此该区域可以设置有光阻挡构件或者可以印刷有预定的墨。在示例性 实施例中，可以通过移印方法将预定的墨印刷在盖玻璃上以形成光阻挡区域。在这种情况 下，当使用传统的半球形垫时，存在以下问题：由于在倾斜或被倒圆的区域中垫接触不良而 不容易印刷墨。 发明的示例性实施例将提供一种用于在部分地倾斜或被倒圆的盖玻璃上印刷光 阻挡墨的盖玻璃印刷垫以及一种使用该盖玻璃印刷垫制造盖玻璃的方法。 发明的另一示例性实施例将提供一种盖玻璃，在盖玻璃上光阻挡墨容易地印刷在 盖玻璃的部分地倾斜或被倒圆的区域上。 然而，发明的示例性实施例不限制于在此所阐述的示例性实施例。通过参照下面 给出的发明的详细描述，发明的上面和其它示例性实施例对发明所属领域的普通技术人员 而言将变得更加明显。 在披露的示例性实施例中，盖玻璃印刷垫包括：夹具部分；主体部分，在主体部分 中第一表面接触夹具部分，并且第二表面的至少一部分平行于第一表面；以及垫部分，包括 4 CN 111572225 A 说　明　书 2/16 页 设置在主体部分的至少一侧上并且在与第二表面垂直的第一方向上突出的外框架部分。 在示例性实施例中，主体部分包括在与第一方向垂直的第二方向上延伸的第一侧 以及在与第一方向垂直并且与第二方向交叉的第三方向上延伸的第二侧。 在示例性实施例中，外框架部分包括其中与第一侧相邻的区域在第一方向上突出 的第一外框架部分。 在示例性实施例中，第一外框架部分的在第一方向上突出的一端的至少一部分具 有倾斜的形状。 在示例性实施例中，在第一外框架部分的所述一端中，在第一方向上突出的外表 面具有被倒圆的形状。 在示例性实施例中，第一外框架部分具有其中两个侧表面倾斜的形状。 在示例性实施例中，外框架部分还包括其中与第二侧相邻的区域在第一方向上突 出的第二外框架部分，并且第一外框架部分的在第二方向上测量的长度比第二外框架部分 的在第三方向上测量的长度长。 在示例性实施例中，第一外框架部分和第二外框架部分彼此是一体的。 在披露的示例性实施例中，一种制造盖玻璃的方法包括以下步骤：提供基体构件， 基体构件包括第一区域和第二区域，第一区域的一个表面平行于第一方向，第二区域与第 一区域相邻并且不平行于第一方向；以及形成第一光阻挡层和第二光阻挡层，第一光阻挡 层设置在第一区域的与第二区域相邻的至少一部分上，第二光阻挡层设置在第二区域的至 少一部分上并且部分地接触第一光阻挡层的一端。 在示例性实施例中，形成第一光阻挡层的步骤包括：使接触第一区域的第一垫与 第一区域的至少一部分接触并且将第一光阻挡墨转印到接触区域；以及干燥第一光阻挡 墨。 在示例性实施例中，形成第二光阻挡层的步骤包括：使接触第二区域的第二垫与 第二区域的至少一部分接触并且将第二光阻挡墨转印到接触区域；以及干燥第二光阻挡 墨。 在示例性实施例中，第二垫包括：夹具部分；主体部分，在主体部分中第一表面接 触夹具部分并且第二表面的至少一部分平行于第一表面；以及垫部分，包括设置在主体部 分的至少一侧上并且在与第二表面垂直的第一方向上突出的外框架部分，并且位于外框架 部分的一个突出端与基体构件之间的接触区域至少包括第二区域。 在示例性实施例中，在大约150摄氏度(℃)至大约180℃的温度下执行干燥第二光 阻挡墨的步骤，并且在大约60℃至大约80℃的温度下执行干燥第一光阻挡墨的步骤。 在示例性实施例中，进一步设置第三光阻挡层，所述第三光阻挡层设置在第一光 阻挡层上并且从第一光阻挡层的两端向内凹进。 在示例性实施例中，在形成第一光阻挡层的步骤之后，设置第三光阻挡层的步骤 包括：使用第一垫将第三光阻挡墨转印到第一光阻挡层上；以及干燥第三光阻挡墨。 在示例性实施例中，在形成第二光阻挡层之后，将第一光阻挡层设置在第一区域 上。 在披露的示例性实施例中，一种盖玻璃包括：基体构件，基体构件包括第一区域和 第二区域，第一区域的一个表面平行于第一方向，第二区域与第一区域相邻并且不平行于 5 CN 111572225 A 说　明　书 3/16 页 第一方向；第一光阻挡层，设置在第一区域的与第二区域相邻的至少一部分上；以及第二光 阻挡层，设置在第二区域的至少一部分上并且部分地接触第一光阻挡层的一端。 在示例性实施例中，第一光阻挡层的宽度比第二光阻挡层的宽度大。 在示例性实施例中，第三光阻挡层设置在第一光阻挡层的至少一部分上，其中，第 一光阻挡层的两端从第三光阻挡层的两端突出。 在示例性实施例中，第一光阻挡层、第二光阻挡层和第三光阻挡层被布置为在与 第一方向交叉的第二方向上延伸。 附图说明 通过参照附图详细地描述发明的示例性实施例，发明的以上和其它示例性实施例 以及特征将变得更加明显，在附图中： 图1是包括盖玻璃的显示装置的示例性实施例的分解透视图； 图2是示出盖玻璃的示例性实施例的示意图； 图3是沿图2的线Ia-Ia'截取的剖视图； 图4是示出包括印刷垫的移印设备的示例性实施例的示意性透视图； 图5是示出印刷垫的示例性实施例的透视图； 图6是图5的印刷垫的示意性平面图； 图7是沿图5的线IIa-IIa'截取的剖视图； 图8是沿图5的线IIIa-IIIa'截取的剖视图； 图9是示出制造盖玻璃的方法的示例性实施例的流程图； 图10是示出制造盖玻璃的方法的一部分的示例性实施例的流程图； 图11至图17是示出图10的制造方法的剖视图； 图18是示出形成第三光阻挡层的方法的示例性实施例的流程图； 图19至图21是根据图18的流程图的剖视图； 图22是示出制造盖玻璃的方法的另一示例性实施例的流程图； 图23和图24是示出印刷垫的其它示例性实施例的示意图； 图25是示出印刷垫的另一示例性实施例的示意图； 图26是示出盖玻璃的另一示例性实施例的示意图；以及 图27是沿图26的线Ib-Ib'截取的剖视图。
