技术摘要：
本发明涉及用于燃料供给系统的室。一种用于燃料供给系统的室包括壳体，该壳体被构造为基于电气特性组织电气线路。电气线路被路由穿过电气过渡室并在室的多个入口与多个出口之间延伸。另外，室可以包括至少一个进入密封件，所述至少一个进入密封件用于将电气线路带入和/  全部
背景技术：
过渡室或贮槽(sump)可以被包括在燃料供给系统中以过渡管道、电线、电气线路 或各种部件之间的其他导管。例如，电气过渡室被包括在燃料供给系统中，用于将燃料罐 (fuel  tank)和燃料分配器(fuel  dispenser)上的传感器和其他电气部件电连接到彼此以 及在燃料供给服务站中的售货亭电源(kiosk  power  supply)和燃料管理系统。这样，电气 过渡室容纳来自燃料罐的部分的各种电气线路并将电气线路路由到燃料供给服务站处的 分配器或其他部件或系统。 当前电气过渡室可以被构造为仅容纳一种类型的电气线路。例如，燃料供给系统 可以包括用于低压电气线路的一个电气过渡室和用于高压电气线路的单独电气过渡室。由 此可见，当前燃料供给系统可能需要至少两个电气过渡室。 另外，当前电气过渡室可能具有电气线路被定位在上面的平坦或平面底面。更具 体地，电气线路被定位在人在进入电气过渡室时可以踩在上面的同一表面上。由此可见，如 果人进入电气过渡室来修理、更换和/或重新组织其中的电气线路，则人可能不经意地踩在 电气线路上。
技术实现要素：

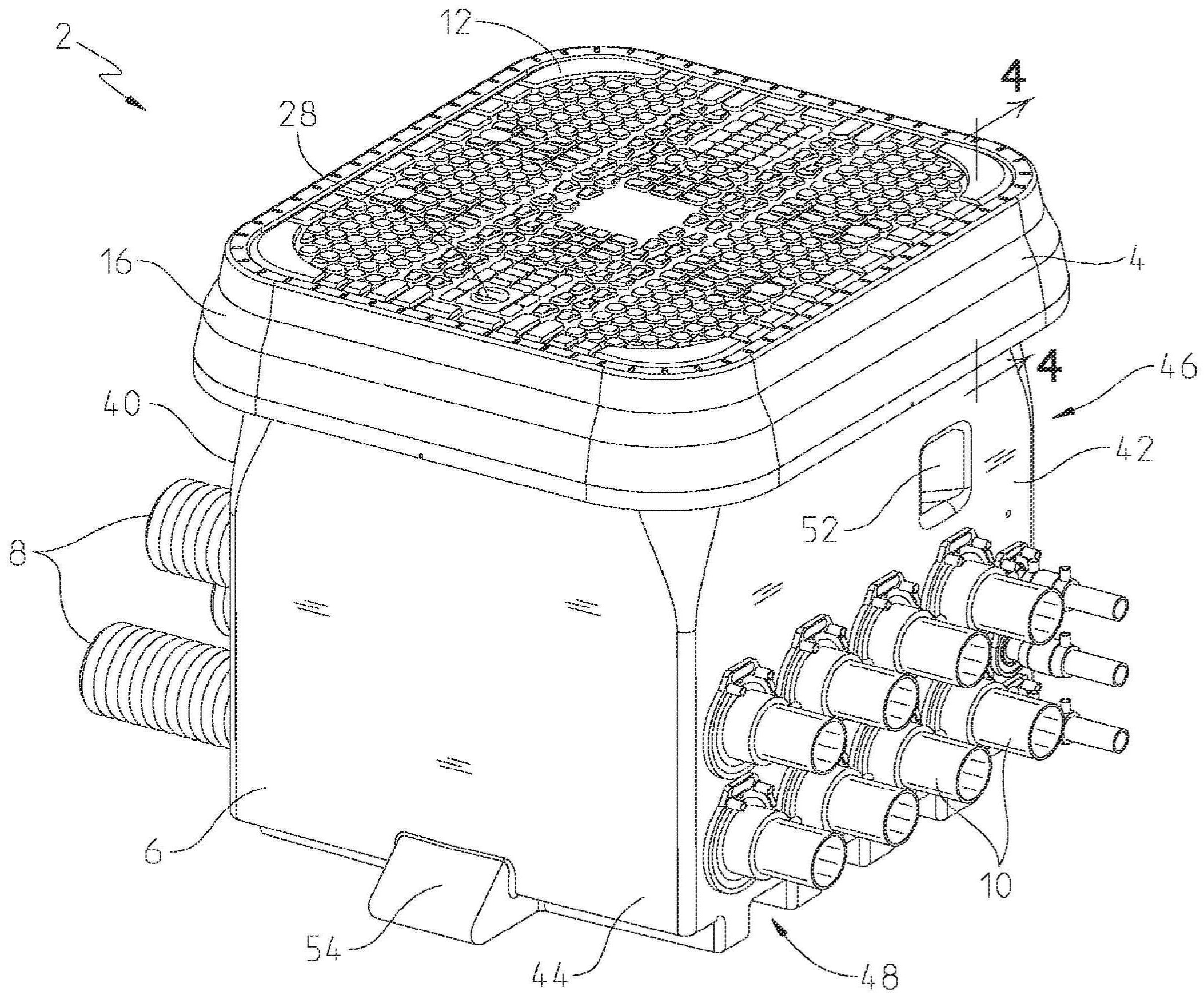

在一个实施方式中，一种用于燃料供给系统的室包括：壳体，该壳体具有下表面， 并且包括至少一个凸部和至少一个凹部；到壳体的多个入口；以及离开壳体的多个出口。在 入口与出口之间延伸的电气线路被定位在至少一个凹部内。维修技术员可以在不扰乱被定 位在凹部中的电气线路的情况下踩在凸部的顶上。 在另一个实施方式中，一种用于燃料供给系统的室包括壳体，该壳体具有：第一 壁；第二壁，该第二壁与第一壁相对；第三壁，该第三壁联接到第一壁和第二壁；第四壁，该 第四壁与第三壁相对；以及下表面，该下表面联接到第一壁、第二壁、第三壁以及第四壁。另 外，室包括：第一支撑构件，该第一支撑构件与所述第一壁的上端相邻地被定位在所述第一 壁上；第二支撑构件，该第二支撑构件与所述第一壁的下端相邻地被定位在所述第一壁上， 所述第二支撑构件与所述第一支撑构件间隔开并且与所述下表面间隔开；第三支撑构件， 该第三支撑构件被定位在所述第二壁上；第四支撑构件，该第四支撑构件被定位在所述第 4 CN 111600274 A 说　明　书 2/13 页 二壁上，所述第四支撑构件与所述第三支撑构件间隔开并且与所述下表面间隔开。室还包 括到壳体的多个入口和离开壳体的多个出口。电气过渡面板还包括面板，该面板被构造为 被定位在壳体内并由第一支撑构件、第二支撑构件、第三支撑构件以及第四支撑构件支撑。 面板包括第五支撑构件，该第五支撑构件被构造为接合壳体的下表面。 在另外的实施方式中，一种用于密封穿过形成燃料供给系统的一部分的壁的开口 的装配件包括：第一表面；加热元件，该加热元件被定位为在装配件可操作地定位为与壁中 的开口相邻时加热装配件的第一表面以及形成燃料供给系统的一部分的壁。利用加热元件 加热装配件的第一表面和壁使得装配件和壁结合并形成它们之间的密封件。装配件还包括 压紧装配件。 本发明的另外特征和优点将在考虑例示如目前理解的进行本发明的最佳模式的 例示性实施方式的以下详细描述时对本领域技术人员变得清晰。 附图说明 本发明的前述方面和预期优点中的许多将随着它们通过在结合附图时参照以下 详细描述变得更好理解而变得更容易理解。 图1是用于燃料供给系统的室的立体图； 图2是移除舱口盖(access  cover)的一部分的、图1的室的另外立体图； 图3是图1的室的分解图； 图4是沿着图1的线4-4截取的、图1的室的舱口盖的一部分的截面图； 图5是移除舱口盖且具有暴露壳体的内部容积和分离面板的切掉部的、图1的室的 壳体的立体图； 图6是具有暴露壳体的内部容积和分离面板的另外切掉部的、图5的室的壳体的另 外立体图； 图7是沿着图5的线7-7截取的、图5的壳体和面板的截面图； 图8是移除舱口盖且包括电联接到燃料供给系统的各种部件的多个电气线路的、 图1的室的顶视图； 图9是用于图1的室的入口和/或出口的进入密封件的第一实施方式的立体图； 图10是图9的第一实施方式进入密封件的分解图； 图11是沿着图9的线11-11截取的、图9的第一实施方式进入密封件的截面图； 图12是用于图1的室的入口和/或出口的进入密封件的第二实施方式的立体图； 图13是图12的第二实施方式进入密封件的分解图； 图14是沿着图12的线14-14截取的、图12的第二实施方式进入密封件的截面图； 图15是用于图1的室的入口和/或出口的进入密封件的第三实施方式的立体图； 图16是图15的第三实施方式进入密封件的分解图； 图17是沿着图15的线17-17截取的、图15的第三实施方式进入密封件的截面图； 图18是用于图1的室的入口和/或出口的进入密封件的第四实施方式的立体图； 图19是图18的第四实施方式进入密封件的分解图； 图20是沿着图18的线20-20截取的、图18的第四实施方式进入密封件的截面图； 图21是用于图1的室的入口和/或出口的进入密封件的第五实施方式的立体图； 5 CN 111600274 A 说　明　书 3/13 页 图22是图21的第五实施方式进入密封件的分解图； 图23是沿着图21的线23-23截取的、图21的第五实施方式进入密封件的截面图； 图24是用于图1的室的入口和/或出口的进入密封件的第六实施方式的立体图； 图25是图24的第六实施方式进入密封件的分解图； 图26是沿着图24的线26-26截取的、图24的第六实施方式进入密封件的截面图； 图27是用于图1的室的入口和/或出口的进入密封件的第七实施方式的立体图； 图28是图27的第七实施方式进入密封件的分解图；以及 图29是沿着图27的线29-29截取的、图27的第七实施方式进入密封件的截面图。 对应的附图标记贯穿若干附图指示对应的零件。虽然附图表示根据本公开的各种 特征和部件的实施方式，但附图不是必须为等比例，并且为了更佳地例示并说明本公开，可 以夸大特定特征。这里阐述的范例例示了本发明的实施方式，并且这种范例不被解释为以 任何方式限制本发明的范围。
