技术摘要：
本发明涉及医疗辅助设备技术领域，具体涉及一种科踝关节锻炼装置，包括：底板，顶端面的前端左右对称固定有支撑柱，支撑柱的后侧壁上均排列开设有多个辅助螺孔，辅助螺孔内螺旋连接有弧形手持杆；支撑板，沿支撑柱的后侧左右对称固定于底板的顶端面上，支撑板的顶端面  全部
背景技术：
踝关节，由胫、腓骨下端的关节面与距骨滑车构成，故又名距骨小腿关节。胫骨的 下关节面及内、外踝关节面共同形成的“冂”形的关节窝，容纳距骨滑车，由于滑车关节面前 宽后窄，当足背屈时，较宽的前部进入窝内，关节稳定；但在跖屈时，如走下坡路时滑车较窄 的后部进入窝内，踝关节松动且能作侧方运动，此时踝关节容易发生扭伤，其中以内翻损伤 最多见，因为外踝比内踝长而低，可阻止距骨过度外翻。 踝关节是身体上负重最大的关节，踝关节接近地面，受力无法得到有效的缓冲，稍 有不适，就会有明显的功能障碍，因此对踝关节功能恢复的要求比其他部位要求更高，踝关 节的功能锻炼显得尤为重要。长时间站立导致踝关节受累，产生疲劳甚至疼痛感，为降低踝 关节的疲劳程度，使踝关节更加灵活自如，目前一般的踝关节锻炼是人们用自身脚的力量 以踝关节为旋转中心转动脚部，或者用手抓住前脚趾进行锻炼，锻炼方法单一，锻炼装置的 功能性较差，现有技术的锻炼装置无法通过一种锻炼装置对患者的踝关节进行不同方式的 锻炼，实用性差，为了解决以上现有技术的踝关节锻炼装置所存在的技术问题，本发明提供 了一种骨科踝关节锻炼装置。
技术实现要素：

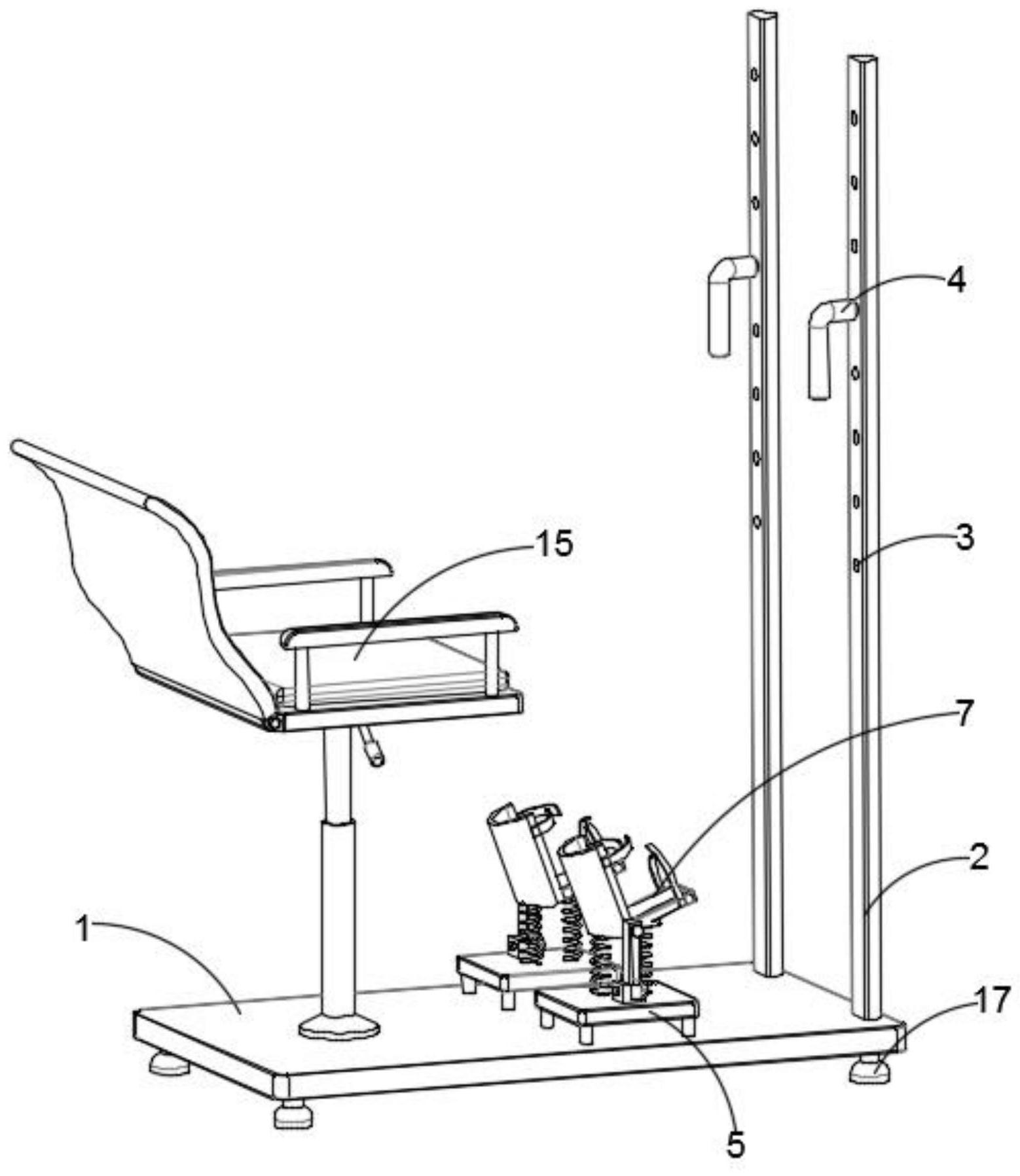

解决的技术问题 针对现有技术所存在的上述缺点，本发明提供了一种骨科踝关节锻炼装置，能够 有效地解决现有技术的踝关节锻炼装置锻炼方法单一，锻炼装置的功能性较差的问题。 技术方案 为实现以上目的，本发明通过以下技术方案予以实现： 一种骨科踝关节锻炼装置，包括： 底板，顶端面的前端左右对称固定有支撑柱，所述支撑柱的后侧壁上均排列开设 有多个辅助螺孔，所述辅助螺孔内螺旋连接有弧形手持杆； 支撑板，沿支撑柱的后侧左右对称固定于底板的顶端面上，所述支撑板的顶端面 上均通过前后对称的支撑弹簧连接有脚踩板，所述脚踩板的后侧均连接有弧形板，所述脚 踩板和弧形板上均设置有绑带； 导向机构，可拆卸安装于弧形板的侧壁上，所述导向机构包括固定于弧形板侧壁 上的螺旋筒，还包括沿支撑弹簧外侧设置于支撑板顶端面上的插接槽，所述插接槽内可拆 卸安装有导轨板，所述导轨板的侧壁上开设有导轨槽，所述导轨槽内插接有导轨螺栓，所述 导轨螺栓的端部螺旋连接于所述螺旋筒内； 座椅，通过气动升降杆安装于所述底板顶端面的后端。 更进一步地，所述底板底端面的四角处均安装有支脚，从而能够使支脚对底板进 3 CN 111544844 A 说　明　书 2/3 页 行支撑。 更进一步地，所述脚踩板的顶端面上均铺设有脚踩软垫，当患者将其脚部踩在脚 踩板上时能够通过脚踩软垫的作用来增大患者脚部的舒适感。 更进一步地，所述插接槽的后侧设置有辅助块，所述辅助块的前侧壁上开设有安 装螺孔，所述导轨板的前侧壁上开设有通孔，且所述通孔内插接有辅助螺栓。 更进一步地，所述导轨板插接在所述插接槽内时，所述辅助螺栓穿过通孔螺旋连 接在所述安装螺孔内，从而能够对插接槽内的导轨板进行固定。 更进一步地，所述支撑弹簧处于自然状态且导轨板插接在插接槽内时，所述导轨 槽顶端面高于螺旋筒的顶端面。 有益效果 采用本发明提供的技术方案，与已知的公有技术相比，具有如下有益效果： 1、本发明通过增加支撑弹簧、脚踩板、弧形板和导向机构的设计，能够通过不同的 锻炼方式对患者的踝关节进行康复锻炼，从而能够提高锻炼效果，使患者的踝关节得到更 有效的恢复。 2、本发明通过增加支撑柱、辅助螺孔和弧形手持杆的设计，从而能够使患者通过 握持弧形手持杆来提高其站立时的稳定性，而且通过将弧形手持杆螺旋在不同的辅助螺孔 内能够对弧形手持杆的高度进行调节，便于身高不同的患者对弧形手持杆进行握持。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本发明的侧视结构示意图； 图2为本发明的立体结构示意图； 图3为本发明的支撑板上的结构示意图； 图4为本发明的局部结构分解示意图； 图5为本发明的局部结构剖面示意图； 图中的标号分别代表：1-底板；2-支撑柱；3-辅助螺孔；4-弧形手持杆；5-支撑板； 6-支撑弹簧；7-脚踩板；8-弧形板；9-绑带；10-螺旋筒；11-插接槽；12-导轨板；13-导轨槽； 14-导轨螺栓；15-座椅；16-气动升降杆；17-支脚；18-脚踩软垫；19-辅助块；20-安装螺孔； 21-通孔；22-辅助螺栓。
