技术摘要：

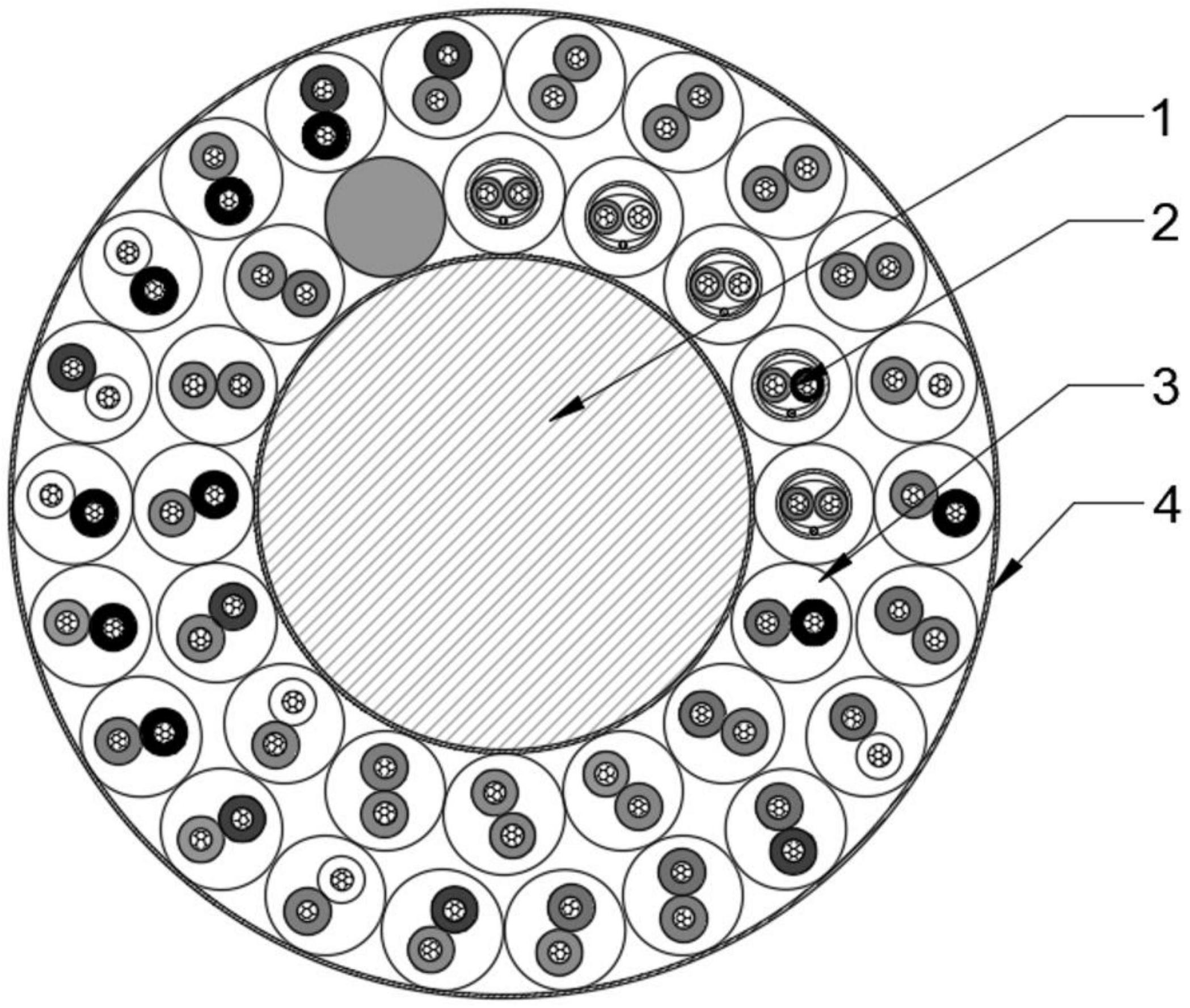

本发明提出了一种大强度易分支水密信号电缆，其包括电缆本体，所述电缆本体包括承力单元(1)、屏蔽信号单元(2)、对绞单元(3)、紧包层(4)；所述承力单元(1)分布于电缆本体的中部；若干屏蔽信号单元(2)、对绞单元(3)围绕所述承力单元分布而构成电缆本体的外层，所述外层外  全部
背景技术：
海洋是生命的摇篮，也是人类社会可持续发展的宝贵财富。当前，随着陆地资源短 缺、人口膨胀、环境恶化等问题的日益严峻，沿海国家纷纷把目光投向海洋，加快了对海洋 的开发和利用。 由于大海面积广阔，大海的资源储量大，但是相对于大海的广阔面积资源分布就 显得相对分散，并且在资源探索的过程中，需要很多探测仪器相互间配合使用，这就对仪器 设备间需要相互交换本身信号实现对远处情况的交互以及实现对远端部件的控制等，在水 上及水下一些设备使用过程中，因海水流动、设备自重、海水浸蚀等原因，会不可避免的对 电缆产生一定的应力，这也要求其使用的电缆具有一定的承受拉力以及水密耐水解等特 性。
技术实现要素：
本发明为满足水上或水下多设备间或设备与多个远距离元件间的信号传输及承 力，水密等要求，提供一种大强度易分支水密信号电缆，该电缆可承受10MPa以上的横向水 压无泄漏，单元护层采用优质的聚氨酯材质制成，便于电缆接线时硫化，电缆破断力在85kN 以上，电缆结构耐海水盐分腐蚀，电缆较容易分支接线并且分支接线过程中不破坏电缆承 力能力，电缆中心采用高强度的芳纶纤维纱大节径比、大拉力绞合成缆，芳纶直线角度较 小，对承力单元的拉力损耗较小，纤维拉紧成缆、紧压模具压紧绞合而成的承力单元，伸长 较小、结构紧凑，可以保证电缆受力过程中外部单元不会超过允许弹性形变，保证芯线单元 受力较小；电缆可以根据不同长度的用户端接线需求，很容易的抽出相应需要使用的对绞 传输单元并且不破坏电缆的整体结构。 为实现上述目的，本发明所采用的技术方案为：一种大强度易分支水密信号电缆， 其包括电缆本体，所述电缆本体包括承力单元(1)、屏蔽信号单元(2)、对绞单元(3)、紧包层 (4)； 所述承力单元(1)分布于电缆本体的中部； 若干屏蔽信号单元(2)、对绞单元(3)围绕所述承力单元分布而构成电缆本体的外 层，所述外层外部设置有保证内部单元易于抽出分支接线的紧包层(4)。 电缆的屏蔽信号单元(2)、对绞单元(3)位于电缆的较外层，电缆最外层只由一层 紧固包带扎紧，这种结构使得电缆中的每一对屏蔽信号单元(2)、对绞单元(3)可以较容易 的从电缆整体中抽离出来而不破坏电缆的整体结构和承力、横向防水、耐磨等能力，较利于 电缆的线对单元分接用于多个不同部位、需要不同通路相连的使用情况，电缆分支接线容 3 CN 111554442 A 说　明　书 2/4 页 易。 进一步，所述承力单元(1)由高强度芳纶纱捻合成缆而成，该结构比重较金属铠装 单元轻质，捻合外径小但是却可以承受较大的拉力不损坏，在本发明专利提供的大强度易 分支水密信号电缆中，中心的承力单元外径在13mm破断拉力大致在85kN以上，拉力冗余值 较大、伸长较小。 进一步，所述紧包层(4)采用聚酯带材料制成，易剥离，起到扎紧作用，保证内部单 元易于抽出分支接线。 进一步，所述屏蔽信号单元(2)为屏蔽对绞结构，其第一导体(2.1)外部设置的第 一绝缘层(2.2)采用FEP材质，在对绞时包聚酯带绕包隔离层(2.3)，再带入一根精细绞合镀 锡铜丝做引流丝(2.4)，再在引流丝(2.4)外部绕包铝塑复合带屏蔽层(2.5)，铝塑复合带屏 蔽层外部设置有第一单元护层(2.6)。该种结构中，聚酯带可以有效地将绝缘芯线与导电的 引流丝及铝塑带分离，增加了内部线组传输的安全性，引流丝与铝塑复合带铝面接触，很好 的确保了金属屏蔽层的导通性，保证将产生的感生电流引走。 进一步，所述对绞单元(3)具有第二导体(3.1)、设置于第二导体(3.1)外部的第二 绝缘层(3.2)以及设置于对绞单元外部的第二单元护层(3.3)。 进一步，第一绝缘层(2.2)、第二绝缘层(3.2)采用FEP材质，该材料具有良好的电 性能，在较宽的温度范围内机械性能良好，电缆芯线绝缘厚度可以相对较薄，有利于控制电 缆外径及机械性能。 进一步，第一单元护层(2.6)、第二单元护层(3.3)采用柔软聚醚型聚氨酯材质，该 材质耐低温、耐水解、质地柔软，熔体流动速率较好，可以紧密的包覆电缆对绞单元，便于电 缆硫化接线，让本电缆具有很好的横向水密特性，同时将电缆整体的外护层去除，将各个对 绞单元独立的加上对绞护层也减少了电缆对绞单元对间的相互影响，在电缆其中一个对绞 单元护层被破坏时，其它单元基本不受其影响。 电缆采用氟塑料绝缘，绝缘外径相对较小，护层即可做的相对较厚，护层材质流动 性好，并且压力式挤出电缆的单元承受横向水压能力及机械性能就得到了保证；电缆外层 无整体护套，只由一层不粘的非吸湿性扎带扎紧，电缆传输单元由优质的聚氨酯护层分别 进行保护，传输单元的对绞节距也不同，传输单元间在传输性及密封性上均不互相影响，电 缆的承力单元位于电缆中心，承力较好，电缆传输单元均位于外侧，电缆外侧无整体护层， 可以保证电缆在不同长度时可根据接线要求在其内部抽出相应的芯线单元将其连接而不 对电缆整体的结构及性能如水密性等产生影响。 与现有技术相比，本发明的优点为： 1、电缆单元横向水密性好、电缆耐水解：电缆单元护层采用柔软的聚醚型聚氨酯 材质挤压生产，线对单元内部结构紧密，绝缘采用氟塑料材质，绝缘可以相对较薄，保证护 层厚度满足要求，横向水密性能优异，电缆采用的聚氨酯材质为聚醚型，耐水解性好，聚氨 酯护层便于电缆硫化连接，氟塑料材质耐高温焊接接线不后退，电缆接线较容易。 2、承力大，外径小、重量相对较轻：电缆采用绝缘性能优良的氟塑料绝缘，较聚乙 烯绝缘电缆外径大大减小，电缆采用高强度芳纶纱大节径比、拉紧成缆，角度较小、拉力浪 费较小，设计拉力冗余较大，成缆后外径较小但是可以承受较大的拉力伸长量较小，在芯线 弹性形变范围内。 4 CN 111554442 A 说　明　书 3/4 页 3、机械性能好、耐低温：采用耐磨、耐寒质地柔软的聚醚型聚氨酯材质，机械性能 良好，耐水解，并且绝缘材质FEP在高低温下均有良好的机械性能。 4、电缆线对间串扰小，可预留替换线对，单元硫化连接容易：电缆传输单元采用聚 氨酯护层分离保护，电缆传输单元中的线对均采用不同的绞制节距，电缆传输单元间的传 输干扰较小，并且电缆传输单元间的水密性能好坏不相互影响，一单元被破坏其它单元均 可正常工作，单元具有可替换性。 5、电缆分支容易：电缆不具有整体的外护层，外侧仅用一层不粘的非吸湿性扎带 扎紧，电缆单元均外层，承力件在内芯，可以在需要的米数位置较容易的分离出需要的传输 单元进行连接接线并且不对其它传输单元性能产生影响并且不影响电缆的承力能力。 附图说明 图1为本发明实施例中一种大强度易分支水密信号电缆示意图。 图2为本发明实施例中一种大强度易分支水密信号电缆的屏蔽信号单元示意图。 图3为本发明实施例中一种大强度易分支水密信号电缆的对绞单元示意图。
