技术摘要：

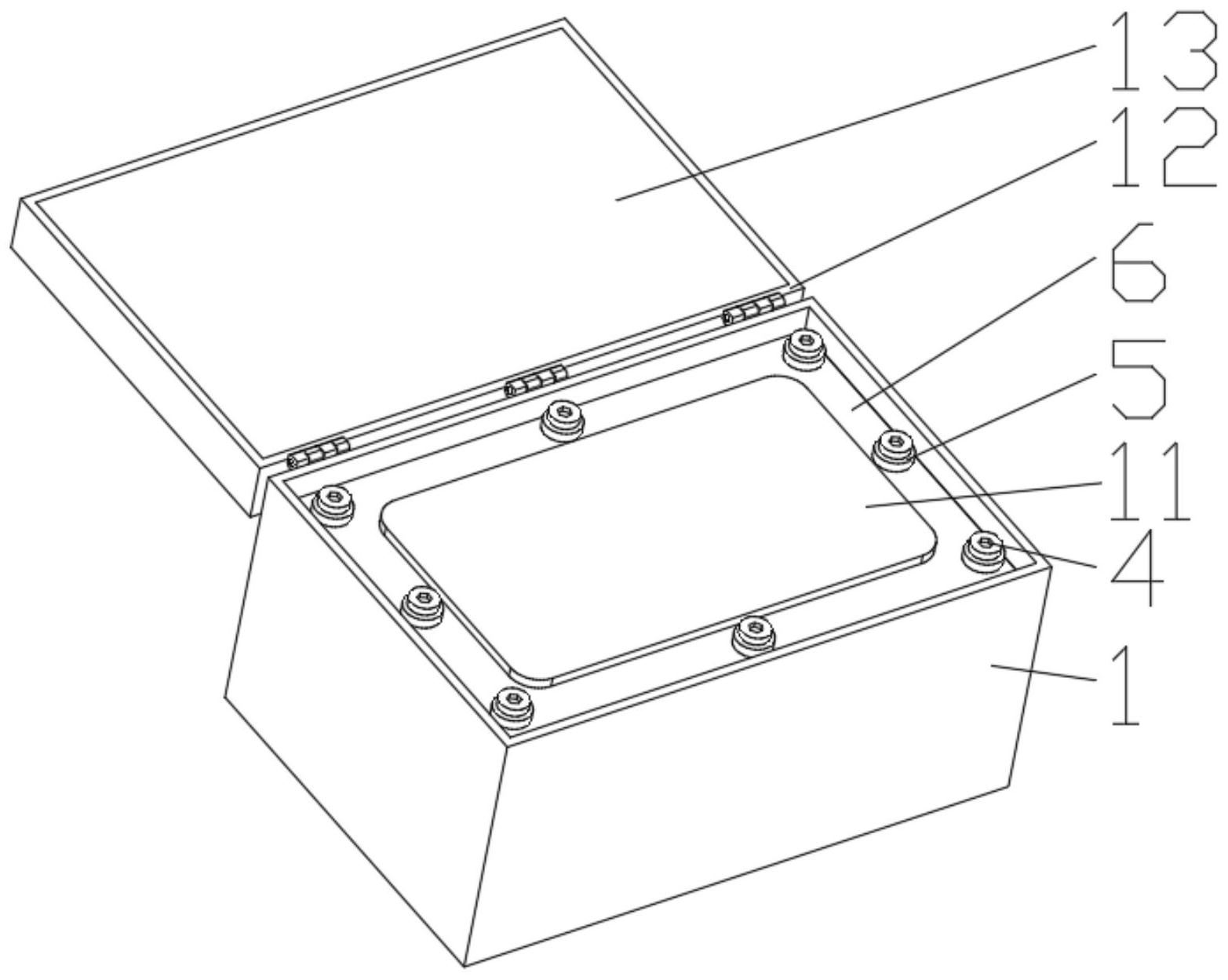

本发明公开了一种具有保护装置的电力监测设备，包括箱体，所述箱体的内部固定连接有支撑架，所述支撑架的底部与四侧均粘接有第一防火棉，所述支撑架的上表面螺纹连接有塞打螺钉，所述塞打螺钉的外表面套接有减震垫。该具有保护装置的电力监测设备，通过箱体和支撑架的  全部
背景技术：
电力检测设备是指对电力生产和电网运行进行试验测试、验证、检测和验收的设 备，它为电力运行的安全性、可靠性提供可靠保障。 但现有的电力检测设备存在一些不足，一方面如过内部电缆漏电，可能会伤到人， 一方面内部线路不小心起火需要借助外物灭火，一方面受到冲击后，内部线路容易出问题， 一方面检测过程中容易受到干扰。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种具有保护装置的电力监测设备，具备防 止漏电伤人、便于灭火、抗震效果好、电磁屏蔽性能好等优点，解决了存在安全隐患、易坏、 检测数据不准确的问题。 (二)技术方案 为实现上述防止漏电伤人、便于灭火、抗震效果好、电磁屏蔽性能好的目的，本发 明提供如下技术方案：一种具有保护装置的电力监测设备，包括箱体，所述箱体的内部固定 连接有支撑架，所述支撑架的底部与四侧均粘接有第一防火棉，所述支撑架的上表面螺纹 连接有塞打螺钉，所述塞打螺钉的外表面套接有减震垫，所述减震垫的内部柔性连接有壳 体，所述壳体的底部固定连接有滤波器，所述壳体的上端固定连接有隔板，所述壳体与隔板 之间设置有导电橡胶垫，所述隔板的上表面与下表面均固定连接有带屏蔽接头，所述壳体 上表面固定连接有面板，所述箱体上方铰链连接有箱盖，所述箱盖的内侧粘接有第二防火 棉。 优选的，所述支撑架是材料为塑料，所述支撑架包括矩形架，所述矩形架的上表面 开设有减震垫限位槽，所述减震垫限位槽的轴心处开设有螺纹孔。 优选的，所述减震垫的材料为橡胶，所述减震垫包括径向限位轴，所述径向限位轴 的上表面固定连接有上垫块，所述径向限位轴的下表面固定连接有下垫块，所述减震垫的 轴心处开设有通孔。 优选的，所述壳体包括安装板，所述安装板的四侧均开设有卡槽，所述安装板的下 表面固定连接有底壳，所述底壳靠近安装板的内壁设置有台阶，所述台阶的上表面开设有 密封槽。 优选的，所述面板包括显示板，所述显示板的下表面固定连接有压圈。 优选的，所述压圈与底壳之间设置有小间隙，所述压圈深度、隔板厚度、导电橡胶 垫厚度三者之和大于安装板上表面到密封槽底面的距离。 优选的，所述减震垫的数量为八个，所述减震垫的高度小于塞打螺钉光轴部分的 3 CN 111579826 A 说　明　书 2/4 页 长度，所述下垫块的直径小于减震垫限位槽的直径，所述下垫块的高度大于减震垫限位槽 的深度。 优选的，所述箱盖与箱体均为不导电的塑料，所述壳体与第一防火棉为过盈配合， 所述壳体与支撑架之间设置有间隙。 优选的，所述卡槽为破边的圆孔，圆孔中心与安装板边缘的距离大于减震垫的直 径。 (三)有益效果 与现有技术相比，本发明提供了一种具有保护装置的电力监测设备，具备以下有 益效果： 1、该具有保护装置的电力监测设备，通过箱体和支撑架的配合设置，使该电力监 测设备具备了防止漏电伤人的效果，箱体和支撑架均为不导电的塑料，并且带电的壳体的 四周与箱体外表面距离足够远，当内部电路出现意外时大大避免了电流伤到人。 2、该具有保护装置的电力监测设备，通过第一防火棉和第二防火棉的配合设置， 使该电力监测设备具备了便于灭火的效果，壳体的底部与四周都包裹有第一防火棉，上盖 内侧同样设置有第二防火棉，当内部电路出问题起火时，将箱盖盖住，将起火部位密封于防 火棉内，不需要外物即可轻松灭火。 3、该具有保护装置的电力监测设备，通过支撑架、第一防火棉、塞打螺钉和减震垫 的配合设置，使该电力监测设备具备了良好的抗震效果，壳体以及内部的核心部分通过塞 打螺钉和减震垫安装在支撑架内部，壳体与支撑架相当于柔性连接，减震效果非常好，周边 均设有第一防火棉，还有一定的减震作用，当箱体外部受到的冲击时，不会影响到壳体内 部。 4、该具有保护装置的电力监测设备，通过壳体、滤波器、隔板、导电橡胶垫和带屏 蔽接头配合设置，使该电力监测设备具备了电磁屏蔽性能好的效果，壳体为一体加工成型 四周均无缝隙，隔板配合导电橡胶垫将核心电路密封在壳体内部，内部的引线是通过带屏 蔽接头引出，完成了将核心电路完全密封并屏蔽，滤波器与壳体直接有线连接，进一步吸收 干扰信号。 附图说明 图1为本发明提出的整体外观的结构示意图； 图2为本发明提出的剖视图的结构示意图； 图3为本发明提出的支撑架的结构示意图； 图4为本发明提出的减震垫的结构示意图； 图5为本发明提出的壳体的结构示意图； 图6为本发明提出的面板的结构示意图。 图中：1、箱体；2、支撑架；201、矩形架；202、减震垫限位槽；203、螺纹孔；3、第一防 火棉；4、塞打螺钉；5、减震垫；501、径向限位轴；502、上垫块；503、下垫块；504、通孔；6、壳 体；601、安装板；602、卡槽；603、底壳；604、台阶；605、密封槽；7、滤波器；8、隔板；9、导电橡 胶垫；10、带屏蔽接头；11、面板；1101、显示板；1102、压圈；12、箱盖；13、第二防火棉。 4 CN 111579826 A 说　明　书 3/4 页
