技术摘要：
本发明公开了一种用于建筑暖通工程的除尘通风装置，涉及建筑暖通通风技术领域。本发明包括除尘筒；除尘筒顶面通过连接件连通有进风罩；除尘筒底面通过连接件连通有排灰斗；除尘筒侧面固定连通有净风排罩；进风罩内部固定连接有引风机；净风排罩内部由左至右分别固定连  全部
背景技术：
暖通是建筑的一个组成部分，在学科分类中的全称为供热供燃气通风及空调工 程，包括：采暖、通风、空气调节这三个方面，从功能上说也是未来家庭必不可缺的一部分， 但是现有的暖通通风装置种类较为缺乏，性能较为单一，使用时存在一定的不足之处。 传统的通风装置虽然达到了基本的通风作用，但是通风效率较差，由于风力较少， 使装置难以达到最佳的通风效果，降低了装置的实用性，同时传统的通风装置在通风作业 时，因过滤性能较差，容易将外界的杂质导入到装置内部，导致通风的质量降低。
技术实现要素：

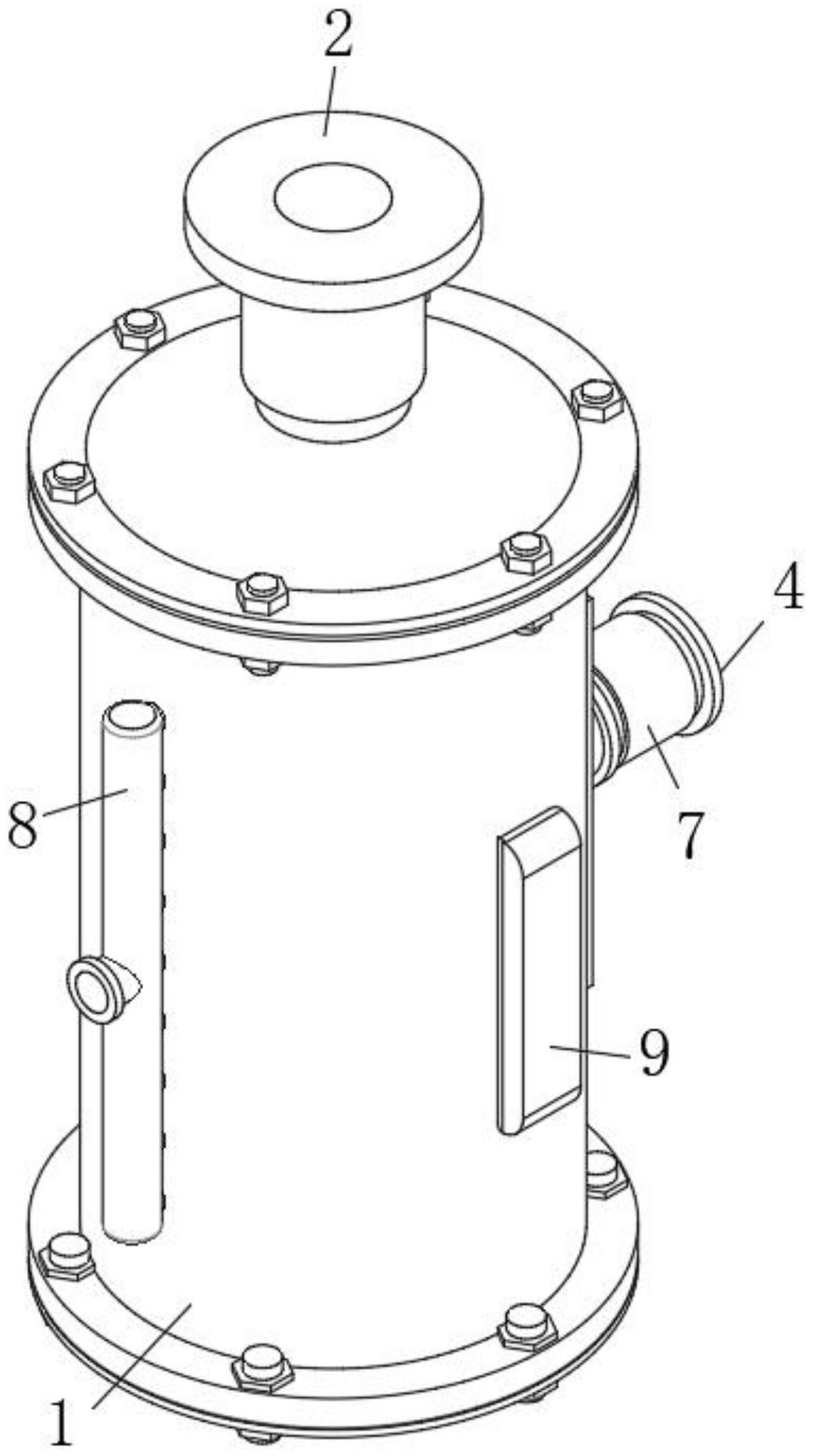

本发明的目的在于提供一种用于建筑暖通工程的除尘通风装置，通过滤尘组件和 除尘筒的设计，解决了现有的建筑暖通用通风装置过滤性能较差的问题。 为解决上述技术问题，本发明是通过以下技术方案实现的： 本发明为一种用于建筑暖通工程的除尘通风装置，包括除尘筒；所述除尘筒顶面 通过连接件连通有进风罩；所述除尘筒底面通过连接件连通有排灰斗；所述除尘筒侧面固 定连通有净风排罩；所述进风罩内部固定连接有引风机；所述净风排罩内部由左至右分别 固定连接有通风阀和排风机；所述除尘筒侧面固定连通有反冲喷管；所述除尘筒周侧面还 固定连接有两对称设置的振动电机；所述除尘筒底面固定连接有支座；所述支座一表面固 定连接有驱动电机；所述驱动电机输出轴的一端固定连接有转轴；所述转轴周侧面固定连 接有两对呈设置的旋转座；两所述旋转座周侧面均与除尘筒转动连接；所述除尘筒内壁且 对应旋转座上方的位置固定连接有静齿环；两所述旋转座内表面之间转动连接有一组呈圆 周阵列分布的滤尘组件；一组所述滤尘组件周侧面均固定连接有从动齿轮；一组所述从动 齿轮周侧面均与静齿环啮合。 进一步地，所述支座一表面固定开设有一组呈圆周阵列分布且与排灰斗连通的排 灰孔；所述排灰斗为漏斗状结构；所述排灰斗底部固定安装有阀门；所述阀门与排灰斗配合 处固定安装有密封圈。 进一步地，所述滤尘组件包括滤尘筒；所述滤尘筒周侧面开设有若干组成圆周阵 列分布的滤孔；所述滤尘筒周侧面包裹有滤尘纱网；所述滤尘筒为两端开口的中空结构；所 述滤尘筒顶端与进风罩连通；所述滤尘筒底面与排灰斗连通。 进一步地，所述除尘筒轴线与净风排罩轴线的夹角为90°；所述反冲喷管周侧面固 定连通有连接接头；所述反冲喷管周侧面还固定安装有一组呈圆周阵列分布的喷头；所述 反冲喷管轴线与除尘筒轴线平行。 进一步地，所述静齿环位于从动齿轮外侧。 3 CN 111569543 A 说　明　书 2/4 页 本发明具有以下有益效果： 1、本发明通过除尘筒和滤尘组件的设计，使该装置在进风过程中能够实现风源的 高效净化，且通过滤尘组件的转动式结构，能够使滤尘筒在过滤时均匀使用及均匀损耗。 2、本发明通过反冲喷管和振动电机的设计，使该装置能够通过反冲除尘原理和振 动除尘原理快速进行滤尘筒的快速维护和快速除尘，继而维持滤尘筒的高过滤性能，通过 上述功能的实现，从而有效提高该装置的实用性并降低该装置的使用成本。 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为一种用于建筑暖通工程的除尘通风装置的结构示意图； 图2为图1的剖面结构示意图； 图3为除尘筒、静齿环和滤尘组件的结构示意图； 图4为从动齿轮、旋转座和滤尘组件的结构示意图； 图5为滤尘组件和从动齿轮的结构示意图； 图6为滤尘组件的剖面结构示意图； 附图中，各标号所代表的部件列表如下： 1-除尘筒，2-进风罩，3-排灰斗，4-净风排罩，5-引风机，6-通风阀，7-排风机，8-反 冲喷管，9-振动电机，10-支座，11-驱动电机，12-转轴，13-旋转座，14-静齿环，15-滤尘组 件，16-从动齿轮，17-阀门，1501-滤尘筒，1502-滤孔，1503-滤尘纱网。
