技术摘要：
本发明公开的一种信号灯绿灯切换的语音提醒装置，安装在车辆内，包括：GPS信号接收模块实时获取车辆的定位信息，并发送给数据库存储模块进行存储；STM32单片机通过通讯模块连接道路交通网络，获取道路网络数据和信号配时数据，并存储至数据库存储模块；STM32单片机根据  全部
背景技术：
基于现在人对手机等电子产品依赖现象的加重，车主在信号灯由红变绿时因看手 机或其它缘故而延误驾驶的现象屡见不鲜。车主仅依靠后车车主鸣笛提醒或根据观测的红 灯剩余时间自行判断该车大致启动时间，这会导致该交叉口的通行能力大大降低、机动车 延误提高。 在现有技术的信号灯绿灯切换的语音提醒装置中，现有技术中存在允许车辆与交 通信号灯互联，实现车内显示屏对绿灯切换(从红灯变成绿灯)的显示。但该技术仅能让车 主大致了解到绿灯切换的时间，并没有用语音提醒或震动等方式去刺激车主，对车主进行 信号灯即将切换成绿灯，请准备启动的信号灯切换前语音提醒，无法从根本上解决红绿灯 路口汽车通行效率低的问题。 因此，提供一种能够提前提醒车主所驾驶方向的红灯即将变为绿灯的信号灯绿灯 切换的语音提醒装置是本领域技术人员亟待解决的技术问题。
技术实现要素：

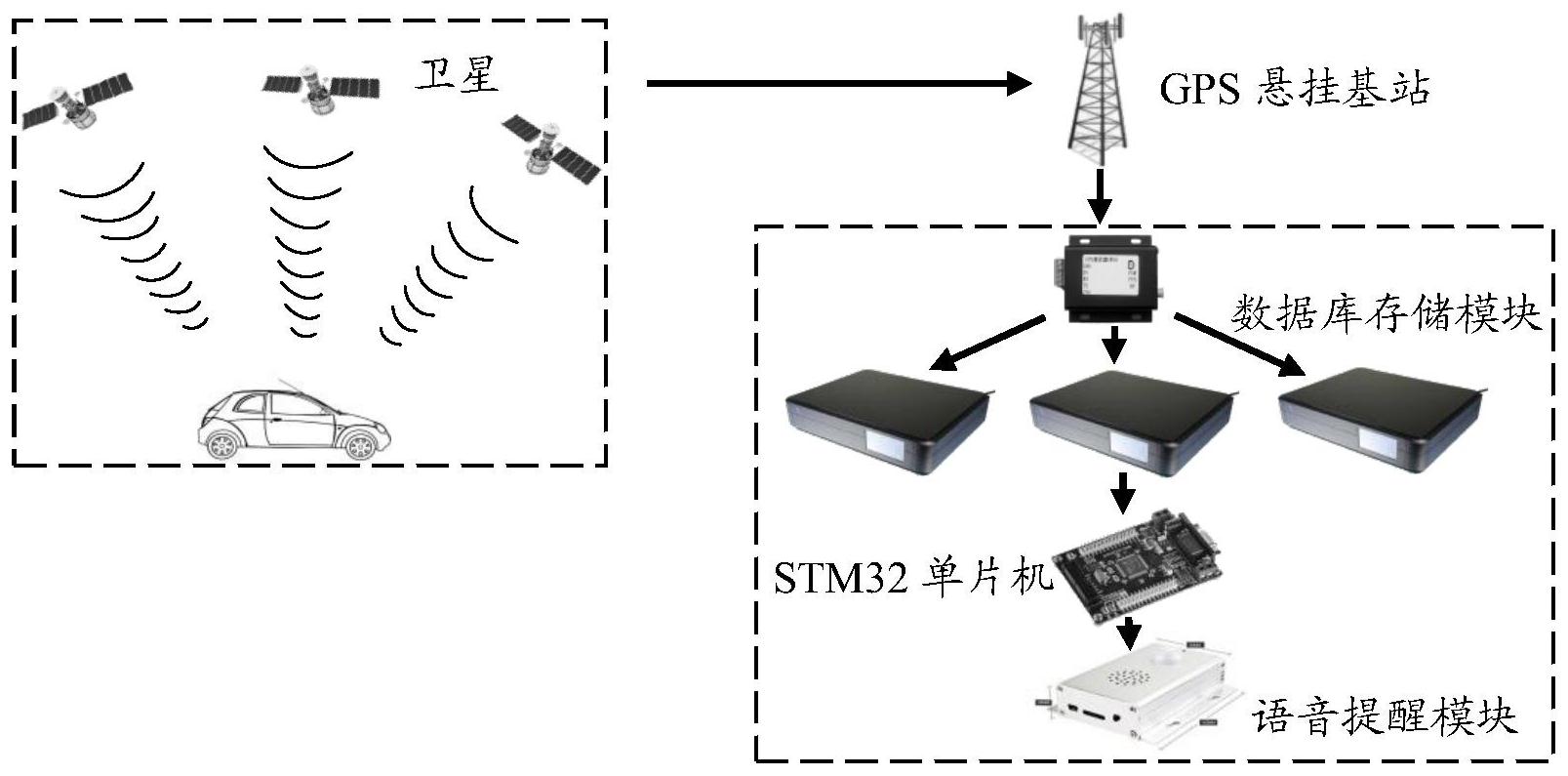

本发明针对上述研究现状和存在的问题，提供了一种信号灯绿灯切换的语音提醒 装置，用于提前提醒车主所驾驶方向的红灯即将变成绿灯，可以减少延误损失的时间，提高 汽车通行效率。 为实现上述目的其具体方案如下： 一种信号灯绿灯切换的语音提醒装置，安装在车辆内，包括：单片机、数据库存储 模块、GPS信号接收模块、通讯模块和语音提醒模块；其中， 所述GPS信号接收模块实时获取所述车辆的定位信息，并发送给所述数据库存储 模块进行存储； 所述单片机通过所述通讯模块连接道路交通网络，获取道路网络数据和信号配时 数据，并存储至所述数据库存储模块； 所述单片机根据所述定位信息和所述道路网络数据，分析得到所述车辆当前时刻 所在车道，在结合所述信号配时数据分析得到所在车道的绿灯切换剩余时间； 当所述车辆遭遇红灯而停车时，所述单片机控制所述语音提醒模块在所在车道的 绿灯切换剩余时间达到预设值时进行语音提醒。 优选的，还包括震动马达，在进行语音提醒的同时，所述单片机控制所述震动马达 进行震动提醒。 优选的，所述语音提醒装置进行语音提醒的绿灯切换剩余时间的预设值为3-5秒。 优选的，所述语音提醒装置提醒内容包括：当前车道即绿灯切换时车辆即将行驶 的方向、即将切换信号灯颜色和车辆启动提醒。 3 CN 111583689 A 说　明　书 2/4 页 优选的，所述通讯模块包括4G/5G通信模块，与所述道路交通网络无线连接。 优选的，所述信号配时数据包括路口所有车道的红绿灯配时数据。 优选的，当所述车辆遭遇红灯而停车时，所述单片机获取所述数据库存储模块存 储的当前时刻的定位信息、道路网络数据和信号配时数据，分析得到所在车道的绿灯切换 剩余时间，并控制所述语音提醒模块在所在车道的绿灯切换剩余时间达到预设值时进行语 音提醒。 本发明相较现有技术具有以下有益效果： 本发明利用了单片机具有低功耗、低成本、高性能的优点；同时，利用GPS的精确定 位，配合道路网络数据、交叉口信号配时数据，创新性的实现对该车所占车道、驾驶方向的 分析。其次，本发明的语音提醒装置的语音提醒时间刻度的设定也是根据调查当前驾驶员 的普遍性延误而确定的，语音提醒装置内有震动马达，可根据不同的交通情境而产生不同 的效果，用以提醒车主绿灯即将切换(即红灯即将变成绿灯)，请做好启动车辆的准备。本发 明能够提高交叉口的通行能力、减少机动车的延误、减少交通事故的发生率。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本 发明的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图获得其他的附图。 图1是本发明信号灯绿灯切换的语音提醒装置的工作原理框图； 图2是本发明信号灯绿灯切换的语音提醒装置的结构框图； 图3是本发明信号灯绿灯切换的语音提醒装置的内部原理图； 图4是本发明信号灯绿灯切换的语音提醒方法流程图； 图5是本发明信号灯绿灯切换的控制电路图。
