技术摘要：
本发明公开了一种M‑BUS智能水表低功耗通信方法，其特征在于，包括信号线物理连接方法、报文组织形式和报文处理流程。通过让水表在无通信时运行在深度睡眠状态，降低待机功耗，增加M‑BUS主节点的带负载数量。在有通信时，能够快速从睡眠状态醒来，接收处理报文，因为M  全部
背景技术：
M-BUS作为一种2线制可同时为表计供电的远程通信标准，具有接线简单，对线材 无要求的特点，在表计行业有广泛应用。M-BUS总线智能水表可以利用M-BUS总线给表计供 电，减小电池容量，减少水表成本，同时也可延长水表寿命。 M-BUS下行信号为电压调制信号，上行信号为电流调制信号，一个总线上仅允许有 单个主节点，属于一主多从的结构。在实际使用中，需要给上行信号预留一定电流(11- 20mA)，以供电能力为300mA的主节点，单支水表空闲电流为1.5mA计算，理论上最多带负载 186只，而且是在仅能满足通信情况下，而带阀门的水表此时是无法利用总线供电工作的， 如果要利用MBUS总线的供电驱动阀门，会导致单个主节点带负载能力降低，从而主节点增 多，所需设备增多，现场实际施工布线复杂。 瑞萨RL78系列芯片也有SNOOZE模式提供低功耗通信方法，但是需固定波特率为 4800bps，实际使用时需切换波特率，增加系统设计复杂度。其他芯片也有类似低功耗通信 方法，但是也是基于芯片本身特性提供，部分芯片成本较高不适合应用于水表。因此，需要 改进现有技术。
技术实现要素：

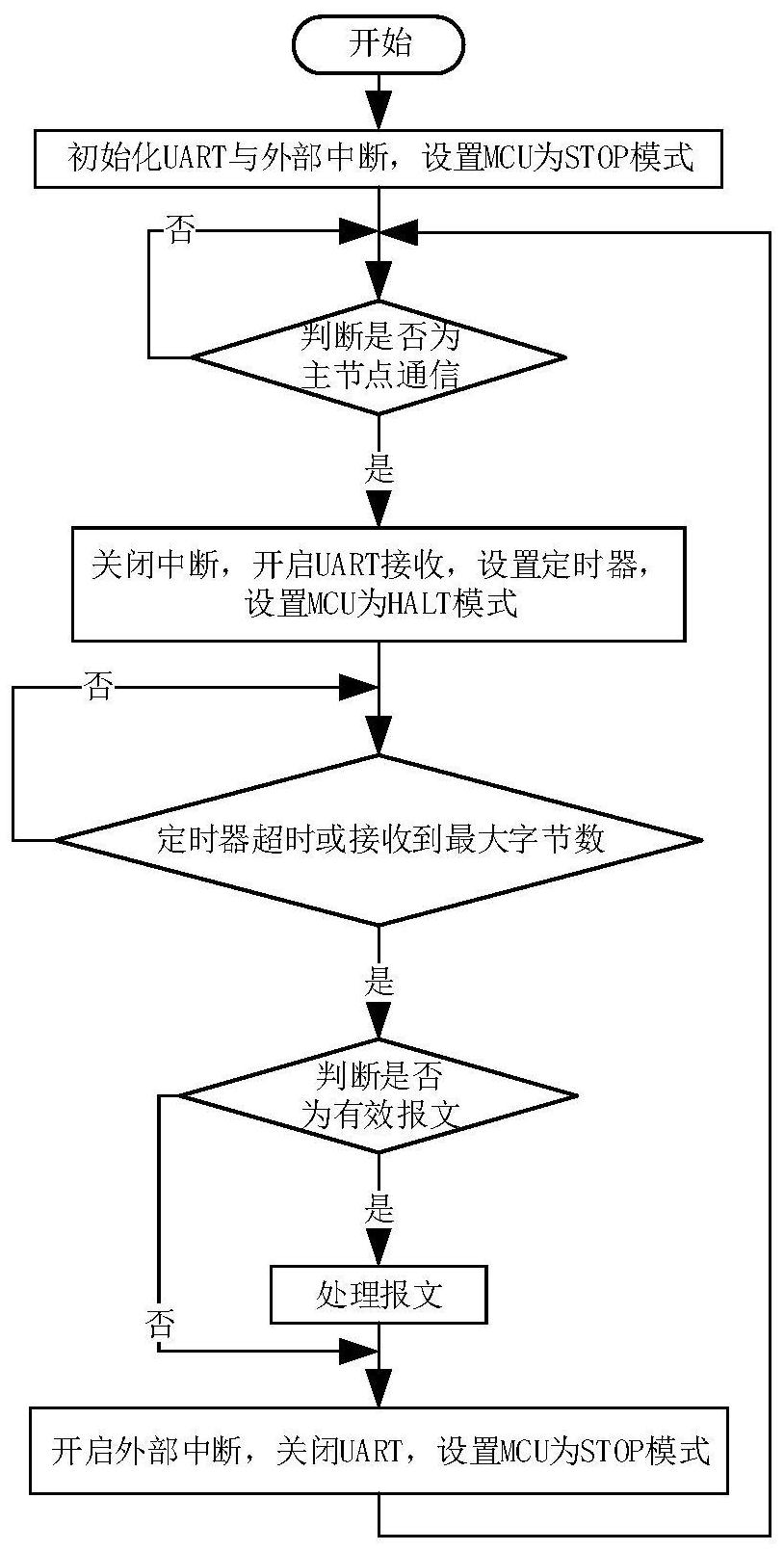

针对上述现有技术存在的缺陷和不足，本发明的目的在于提供一种M-BUS智能水 表低功耗通信方法，降低M-BUS智能水表运行功耗，旨在解决M-BUS主节点带负载能力低，采 集系统建设成本高、维护难度大问题。 为实现上述目的，本发明提出了一种M-BUS智能水表低功耗通信方法，其特征在 于，包括： 水表MCU的UART串口RXD引脚和具有外部中断功能引脚相连的信号线物理连接方 法； 在需要发送的报文前面至少添加一个字节0xFE的报文组织形式； 在M-BUS总线主节点无下行通信时，水表MCU处于深度睡眠STOP状态，在总线主节 点有下行通信时，利用报文组织形式，进入UART可以运行的HALT状态，从RXD引脚接收报文， 按照报文处理流程处理报文，之后再次进入深度睡眠STOP状态，以此达到低功耗目的。 所述水表MCU为瑞萨RL78系列单片机。 所述报文处理流程包含以下步骤： 步骤1：初始化UART串口相应的波特率、校验位、停止位，设置外部中断为下降沿有 效，并使能外部中断，设置MCU进入STOP模式； 步骤2：等待主节点通信，及外部中断到来，唤醒MCU，进入外部中断服务处理函数； 步骤3：判断RXD引脚的电平状态，若为高电平则进入步骤2，若为低电平则进入步 3 CN 111600785 A 说　明　书 2/3 页 骤4； 步骤4：关闭外部中断，开启UART接收，开启定时器并设定超时时间20ms，设定最大 长度255字节，设定MCU为HALT模式； 步骤5：接收报文，每接收一个字节重新设定超时时间为20ms，直到定时器超时或 报文接收字节等于最大长度； 步骤6：处理接收报文，若为正确解析报文，则进入步骤7，若为无效报文，则进入步 骤8； 步骤7：根据协议解析内容，发送回复报文，等待发送完成后，进入步骤8； 步骤8：关闭UART接收和发送，使能外部中断，设置MCU为STOP模式，进入步骤2，等 待下一次通信； 所述报文组织形式，在表计协议报文之前添加至少一个字节的0xFE，利用0xFE起 始位低电平和第一位低电平的下降沿触发外部中断，唤醒MCU。 本发明的有益效果：降低了水表的待机功耗，使得M-BUS主节点带负载数量增加。 电池仅需要在总线异常断电时维护计量即可，延长电池寿命。一方面降低了水表的研发成 本，另一方面简化了采集系统建设，同时也降低了现场施工难度，使得M-BUS总线可以给水 表阀控功能提供电流。 附图说明 图1为本发明一种M-BUS智能水表低功耗通信方法的信号线物理连接示意图。 图2为本发明一种M-BUS智能水表低功耗通信方法的外部中断唤醒MCU原理图。 图3为本发明一种M-BUS智能水表低功耗通信方法的通信报文接收处理流程图。
