技术摘要：
本发明公开了一种铺设通信管道的施工方法，具体涉及通信管道施工技术领域，具体步骤如下：步骤一、测量；步骤二、开挖；步骤三、连接件安装；步骤四、管道与连接件安装；步骤五、人(手)孔施工；步骤六、管道施工；步骤七、管道清理；步骤八、管道回填。本发明通过将管  全部
背景技术：
通信管道是用来敷设地下通信线缆的一种建筑，于其位置相对固定并可以有效降 低地上空间的占用，而且安全稳定、便于管理和巡检，深受各大运营商的青睐。国家对人口 密集区的城市建设项目在规划、计划批复上也非常支持城市通信管道的同步跟进。管道是 一个系统，基本由人孔、手孔、管路三部分组成，从使用性质上又可以分为用户管道、局间管 道。用户管道包括主干管道和配线管道，主干管道一般采用多孔管道的建筑模式，用来穿放 大芯数线缆，管孔直径从25mm-110mm不等，管道人手井间距一般为100米，其位置一般位于 城市主、次干道人行道或车行道，新建城市管道一般为双侧规划建设。 通常管道超过130m时多采用人字坡铺设，人字坡是以相邻两个人孔间管道的适当 地点作为顶点，以一定的坡度分别向两边倾斜铺设，虽然可以减少土方量，但是由于两条管 道之间连接处没有支撑使得施工铺设较为困难，故需要一种适用于通信管道进行人字坡铺 设的施工方法。
技术实现要素：

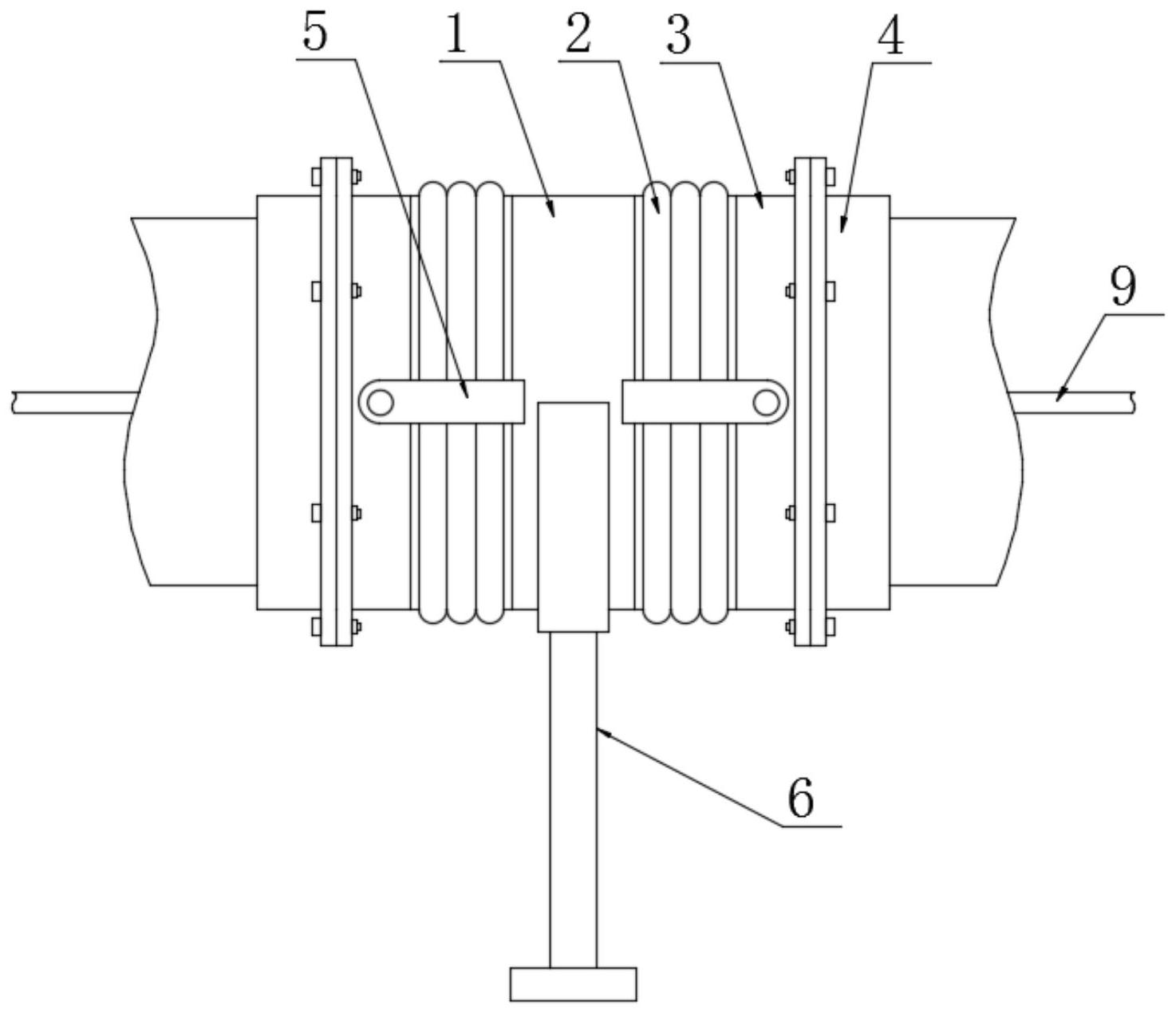

为此，本发明实施例提供一种铺设通信管道的施工方法，通过将管道一端套在连 接件的管道接头内部，转动连接件上的管道，使得管道接头以及连接管绕着与支杆连接的 转轴转动，然后利用钢钉将支杆和连接管固定，实现对两个管道的连接顶点位置进行稳定 支撑，降低施工难度。 为了实现上述目的，本发明实施例提供如下技术方案：一种铺设通信管道的施工 方法，具体步骤如下： 步骤一、测量：对施工位置进行基准点、中心线、设计高程和孔位测量后划线定位； 步骤二、开挖：按照确定的中线线位置，以管道总宽度加上作业面宽度为上口宽度 开凿路面，向两侧及下面开挖，遇到不稳定地质情况时应该采取必要的支护措施，挖好地沟 后，去掉沟底表面的软土，然后铺设10cm素土并夯实，素土中不能含有碎石等坚硬物块； 步骤三、连接件安装：一个接头所需零件包括短管、两个波纹管、两个连接管、两个 管道接头、四个支杆、支撑架、两个圆块、两个外端粘接有海绵的圆块、两条拉线、四个法兰、 四个转轴以及多个螺栓，将支撑架焊接在短管外端底部，将两个波纹管分别粘接在短管两 端，然后将两个连接管分别粘接在两个波纹管一端，然后将四个支杆分别放置在短管前后 两侧并将支杆一端与短管外端焊接，支杆另一端与连接管外端通过转轴活动连接，使得连 接管能够利用转轴转动，然后将拉线的一端与圆块粘接，然后将圆块放入连接管中，圆块外 端的海绵通过与连接管内壁的摩擦力放置在连接管中，然后根据铺设的管道直径选择合适 尺寸的管道接头，将管道接头通过法兰以及螺栓与连接管固定； 步骤四、管道与连接件安装：将管道一端套在连接件的管道接头内部，同时拉线另 4 CN 111593780 A 说　明　书 2/4 页 一端贯穿管道延伸出管道另一端，一个连接件两端均连接管道； 步骤五、人(手)孔施工： 按照通信管道的使用要求选择人(手)孔位置，实地放线开挖，人(手)孔采用混凝 土结构，在常温下基础混凝土强度达到12kg/m2时进行墙体施工； 基础通道清理干净，砖块用清水浇湿，撂地摆缝，确定砌筑方法，并保持墙体与基 础的垂直度，墙体用水泥砂浆、机砖砌体，用1：2.5的水泥砂浆抹面； 人(手)孔上覆至口圈，人(手)孔上覆盖出入口以及外缘各个立面与底部垂直，个 部位线条整齐流畅，在按照以及预制的上覆盖时，在墙体与上覆的结合部找到平层，板缝间 用1：2.5的砂浆堵抹严密，吊装环用砂浆抹成蘑菇型，上覆盖板压墙200mm，与墙体接缝外抹 八字角且无毛刺、断裂、接茬，现场浇筑上覆盖，养护达到强度后可以拆掉模板； 人(手)孔内安装穿钉、支架和拉力环； 步骤六、管道施工：转动连接件上的管道，使得管道接头以及连接管绕着与支杆连 接的转轴转动，管道坡度为0.3-0.4％，然后利用钢钉将支杆和连接管固定，然后采用人字 坡进行铺设至沟内，支撑架利用螺栓固定在沟内，拉线另一端延伸入人(手)孔内； 步骤七、管道清理：拉动拉线带动圆块进入管道中，圆块上的海绵沿着管道内壁运 动从而将管道内部杂物清除； 步骤八、管道回填：清理完成后，从沟两侧同时回填，首层土用细土填到管道项部 500mm处夯实，再按照300mm/层分步夯实至合适高度，回填后做一次管道试通测试。 进一步地，在步骤四中连接前检查管道材质、规格、程式和断面的组合是否符合设 计的规定。 进一步地，在步骤五中在地下水位较高的地方，采用防水性能好的防水混凝土，混 凝土厚度为120-150mm。 进一步地，在步骤五中人(手)孔内壁厚度15mm，外壁厚度20mm，墙面密实不空鼓， 墙体砖层之间压茬，内外搭接，上下错缝，不能出现通缝，砂浆饱满度大于80％，砖缝不大于 10mm，人(手)孔净高1.8m-2.2m，人(手)孔窗口为喇叭口，管道入口终止在砖墙体内，口要堵 抹严密、外观整齐、光滑。 进一步地，在步骤五中人(手)孔上覆至口圈后用水泥砂浆砖砌不小于200mm，不大 于800mm的口腔，口腔与上覆口是同心圆，口腔内部抹灰并且连接处坚固，抹八字，人(手)孔 上覆盖各部位的尺寸与孔墙壁上口尺寸吻合，上覆盖的底部平滑，厚度均匀不鼓起、不凹 陷。 进一步地，在步骤五中穿钉预埋出墙面50-70mm，上下穿钉在同一垂直线上，允许 偏差应不大于5mm，间距偏差应不大于10mm，相邻两组穿钉间隔偏差应不大于20mm，支架应 紧贴墙面，用螺母固定在穿钉上，拉力环预埋在墙体里，拉力环出墙面80-100mm，在墙体上 的位置与对面管道中心线对正，以对方管底为准向下200mm处。 进一步地，在步骤六中管道与人(手)孔相接处，管道缩进孔壁30-50mm。 本发明实施例具有如下优点： 1、本发明通过将管道一端套在连接件的管道接头内部，转动连接件上的管道，使 得管道接头以及连接管绕着与支杆连接的转轴转动，然后利用钢钉将支杆和连接管固定， 与现有技术相比，实现对两个管道的连接顶点位置进行稳定支撑，降低施工难度； 5 CN 111593780 A 说　明　书 3/4 页 2、本发明通过将连接有海绵的圆块事先安装在连接件内部位于管道的一端位置， 然后圆块上的拉线贯穿管道延伸入人(手)孔内，拉动拉线带动圆块进入管道中，圆块上的 海绵沿着管道内壁运动从而将管道内部杂物清除，操作便捷，清理效率高。 附图说明 为了更清楚地说明本发明的实施方式或现有技术中的技术方案，下面将对实施方 式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅 仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图引伸获得其它的实施附图。 本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供 熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的 实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功 效及所能达成的目的下，均应仍落在本发明所揭示的技术内容得能涵盖的范围内。 图1为本发明提供的连接件的主视结构示意图； 图2为本发明提供的连接件的内部结构示意图； 图3为本发明提供的连接件的俯视结构示意图； 图4为本发明提供的人字坡铺设示意图； 图中：1短管、2波纹管、3连接管、4管道接头、5支杆、6支撑架、7圆块、8海绵、9拉线。
