技术摘要：

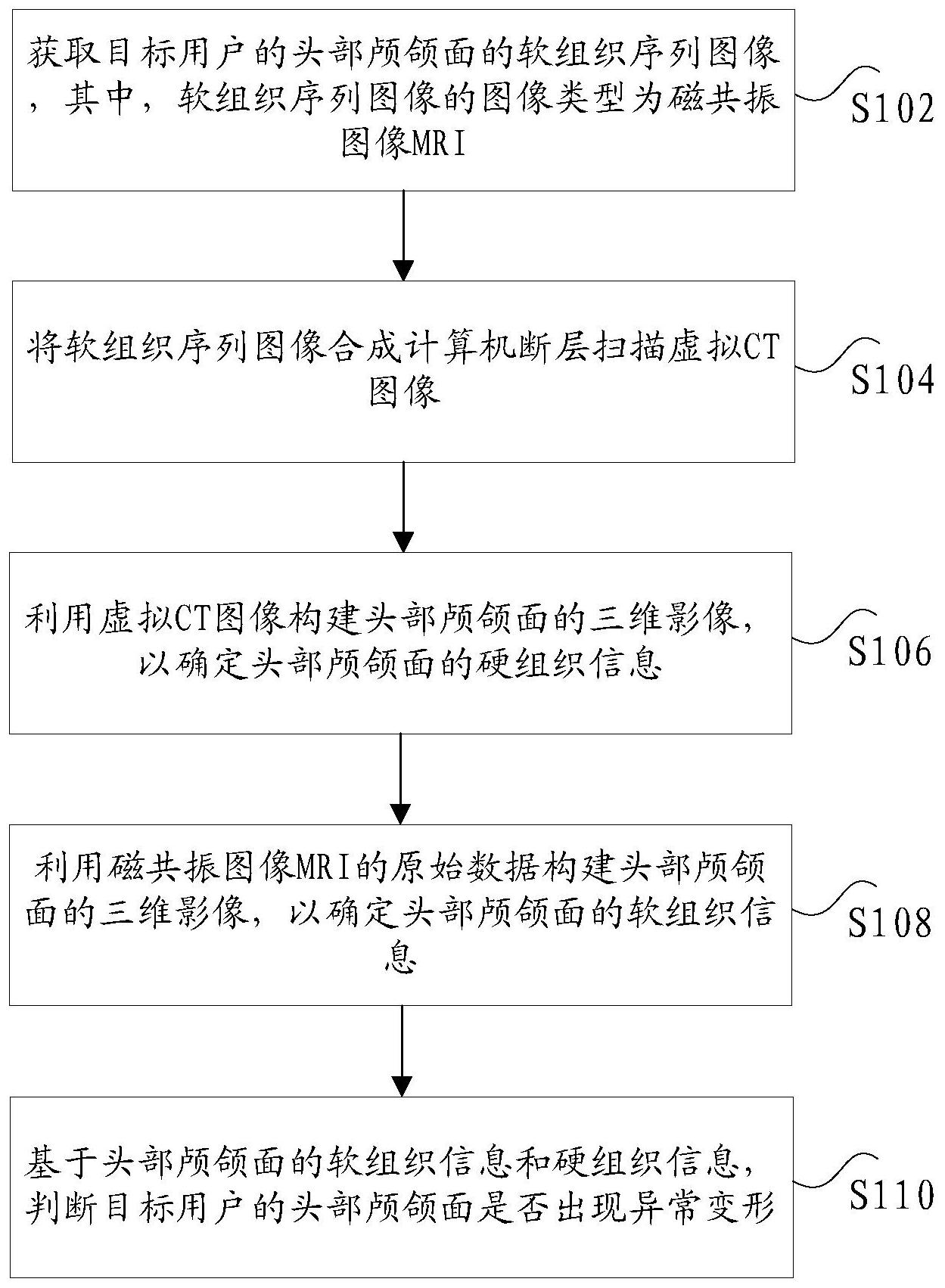

本发明公开了一种颅颌面软硬组织的分析方法及装置、电子设备。其中，该分析方法包括：获取目标用户的头部颅颌面的软组织序列图像，其中，所述软组织序列图像的图像类型为磁共振图像MRI；将所述软组织序列图像合成计算机断层扫描虚拟CT图像；利用虚拟CT图像构建所述头部  全部
背景技术：
相关技术中，在临床影像方面，尤其CBCT(Cone  beam  computed  tomography , CBCT)的不断普及，通过计算机终端很容易获取反映患者颅颌面信息的三维数据，但是当前 的颅颌面三维数据获取是透过X射线实现的，由于存在电离辐射，所以无法获取三维头影测 量的正常值范围。传统的头颅定位片和CBCT都是利用X线成像的，长期依赖X线影像形成的 思维定式以及X线影像的固有缺陷，使基于CBCT的三维头影测量研究遇到久攻不破的难点 和瓶颈。并且，当前的CBCT影像，在软组织显示方面的局限性，大部分基于CBCT影像数据三 维头影测量都是分析硬组织的，并且由于颅骨的不规则性，导致对颅颌面的软组织和骨组 织分析难度较大，分析效率降低，而且基于CBCT数据的骨组织定点的三维坐标系的建立存 在争议。 针对上述的问题，目前尚未提出有效的解决方案。
技术实现要素：
本发明实施例提供了一种颅颌面软硬组织的分析方法及装置、电子设备，以至少 解决相关技术中分析用户的颅颌面软组织困难较大，导致无法有效反映用户的头部影像， 效率工作降低的技术问题。 根据本发明实施例的一个方面，提供了一种颅颌面软硬组织的分析方法，应用于 三维头影测量系统，该分析方法包括：获取目标用户的头部颅颌面的软组织序列图像，其 中，所述软组织序列图像的图像类型为磁共振图像MRI；将所述软组织序列图像合成计算机 断层扫描虚拟CT图像；利用虚拟CT图像构建所述头部颅颌面的三维影像，以确定头部颅颌 面的硬组织信息；利用磁共振图像MRI的原始数据构建所述头部颅颌面的三维影像，以确定 头部颅颌面的软组织信息；基于头部颅颌面的软组织信息和硬组织信息，判断所述目标用 户的头部颅颌面是否出现异常变形。 可选地，获取目标用户的头部颅颌面的软组织序列图像的步骤，包括：在检测所述 目标用户的仰卧位满足预设仰卧条件后，检测所述目标用户的头部方向和头部位置；基于 所述目标用户的头部方向和头部位置，分析所述目标用户的口腔张合状态；采用超短回波 序列UTE对所述目标用户的头部进行MRI软组织序列扫描，以得到头部颅颌面的软组织序列 图像。 可选地，采用超短回波序列UTE对所述目标用户的头部进行MRI软组织序列扫描的 步骤，包括：采用超短回波序列UTE采集头部颅颌面的骨骼信号；基于所述骨骼信号，分析头 部颅颌面的骨骼与周围环境、软组织的对比度；对所述目标用户的头部进行MRI软组织序列 扫描。 4 CN 111583221 A 说　明　书 2/9 页 可选地，将所述软组织序列图像合成计算机断层扫描CT图像的步骤，包括：基于 MRI软组织序列图像生成增强的骨骼图像；从超短回波序列UTE的相位数据中分割出目标区 域，其中，所述目标区域至少包括：空气区域；基于目标区域合成CT图像。 可选地，利用磁共振图像MRI的原始数据构建所述头部颅颌面的三维影像，以确定 头部颅颌面的软组织信息的步骤，包括：分割所述磁共振图像MRI的原始数据中的各个软组 织结构，得到软组织结构数据，其中，所述软组织结构包括下述至少之一：颅颌面神经、肌 肉、血管；基于所述软组织结构数据，分析所述软组织结构的结构参数，其中，所述结构参数 包括下述至少之一：软组织体积、软组织面积、软组织位置；根据所述软组织结构的结构参 数，确定所述头部颅颌面各个软组织结构对应的软组织信息。 可选地，利用虚拟CT图像构建所述头部颅颌面的三维影像，以确定头部颅颌面的 硬组织信息的步骤，包括：利用虚拟CT图像构建所述头部颅颌面的三维影像，分析所述头部 颅颌面的颅颌面牙齿信息；和/或，利用虚拟CT图像构建所述头部颅颌面的三维影像，分析 所述头部颅颌面的骨骼信息，以确定头部颅颌面的硬组织信息。 可选地，基于头部颅颌面的软组织信息和硬组织信息，判断所述目标用户的头部 颅颌面是否出现异常变形的步骤，包括：将待对比的颅颌面畸形组的目标组织结构缩放到 与正常对照组相同大小；将待对比的颅颌面畸形组的目标组织结构放置在与正常对照组相 同位置；将待对比的颅颌面畸形组的目标组织结构旋转到与正常对照组相同方向；将颅颌 面畸形组的样本与正常对照组重叠比对；通过重叠比对分析头部颅颌面是否出现异常变 形。 根据本发明实施例的另一方面，还提供了一种颅颌面软硬组织的分析装置，应用 于三维头影测量系统，该分析装置包括：获取单元，用于获取目标用户的头部颅颌面的软组 织序列图像，其中，所述软组织序列图像的图像类型为磁共振图像MRI；合成单元，用于将所 述软组织序列图像合成计算机断层扫描虚拟CT图像；第一确定单元，用于利用虚拟CT图像 构建所述头部颅颌面的三维影像，以确定头部颅颌面的硬组织信息；第二确定单元，用于利 用磁共振图像MRI的原始数据构建所述头部颅颌面的三维影像，以确定头部颅颌面的软组 织信息；判断单元，用于基于头部颅颌面的软组织信息和硬组织信息，判断所述目标用户的 头部颅颌面是否出现异常变形。 可选地，所述获取单元包括：第一检测模块，用于在检测所述目标用户的仰卧位满 足预设仰卧条件后，检测所述目标用户的头部方向和头部位置；第一分析模块，用于基于所 述目标用户的头部方向和头部位置，分析所述目标用户的口腔张合状态；第一扫描模块，用 于采用超短回波序列UTE对所述目标用户的头部进行MRI软组织序列扫描，以得到头部颅颌 面的软组织序列图像。 可选地，所述第一扫描模块包括：第一采集子模块，用于采用超短回波序列UTE采 集头部颅颌面的骨骼信号；第一分析子模块，用于基于所述骨骼信号，分析头部颅颌面的骨 骼与周围环境、软组织的对比度；第一扫描子模块，用于对所述目标用户的头部进行MRI软 组织序列扫描。 可选地，所述合成单元包括：第一生成模块，用于基于MRI软组织序列图像生成增 强的骨骼图像；第一分割模块，用于从超短回波序列UTE的相位数据中分割出目标区域，其 中，所述目标区域至少包括：空气区域；第一合成模块，用于基于目标区域合成CT图像。 5 CN 111583221 A 说　明　书 3/9 页 可选地，所述第二确定单元包括：第二分割模块，用于分割所述磁共振图像MRI的 原始数据中的各个软组织结构，得到软组织结构数据，其中，所述软组织结构包括下述至少 之一：颅颌面神经、肌肉、血管；第二分析模块，用于基于所述软组织结构数据，分析所述软 组织结构的结构参数，其中，所述结构参数包括下述至少之一：软组织体积、软组织面积、软 组织位置；第一确定模块，用于根据所述软组织结构的结构参数，确定所述头部颅颌面各个 软组织结构对应的软组织信息。 可选地，所述第一确定单元包括：第一构建模块，用于利用虚拟CT图像构建所述头 部颅颌面的三维影像，分析所述头部颅颌面的颅颌面牙齿信息；第二构建模块，用于和/或， 利用虚拟CT图像构建所述头部颅颌面的三维影像，分析所述头部颅颌面的骨骼信息，以确 定头部颅颌面的硬组织信息。 可选地，所述判断单元包括：缩放模块，用于将待对比的颅颌面畸形组的目标组织 结构缩放到与正常对照组相同大小；放置模块，用于将待对比的颅颌面畸形组的目标组织 结构放置在与正常对照组相同位置；旋转模块，用于将待对比的颅颌面畸形组的目标组织 结构旋转到与正常对照组相同方向；比对模块，用于将颅颌面畸形组的样本与正常对照组 重叠比对；第三分析模块，用于通过重叠比对分析头部颅颌面是否出现异常变形。 根据本发明实施例的另一方面，还提供了一种电子设备，包括：处理器；以及存储 器，用于存储所述处理器的可执行指令；其中，所述处理器配置为经由执行所述可执行指令 来执行上述任意一项所述的颅颌面软硬组织的分析方法。 根据本发明实施例的另一方面，还提供了一种存储介质，所述存储介质包括存储 的程序，其中，在所述程序运行时控制所述存储介质所在设备执行上述任意一项所述的颅 颌面软硬组织的分析方法。 本发明实施例，在分析用户的头部颅颌面信息时，先获取目标用户的头部颅颌面 的软组织序列图像，其中，软组织序列图像的图像类型为磁共振图像MRI，然后将软组织序 列图像合成计算机断层扫描虚拟CT图像，之后可利用合成后的虚拟CT图像构建头部颅颌面 的三维影像，以确定头部颅颌面的硬组织信息，并利用磁共振图像MRI的原始数据构建头部 颅颌面的三维影像，以确定头部颅颌面的软组织信息，最后可基于头部颅颌面的软组织信 息和硬组织信息，判断目标用户的头部颅颌面是否出现异常变形。在该实施例中，可以通过 MRI的原始数据分析颅颌面的软组织信息，并通过合成的CT图像确定颅颌面的硬组织信息， 基于用户颅颌面的软硬组织信息，全面分析用户头部颅颌面，从而解决相关技术中分析用 户的颅颌面软组织困难较大，导致无法有效反映用户的头部影像，效率工作降低的技术问 题。 附图说明 此处所说明的附图用来提供对本发明的进一步理解，构成本申请的一部分，本发 明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中： 图1是根据本发明实施例的一种可选的颅颌面软硬组织的分析方法的流程图； 图2根据本发明实施例的一种可选的颅颌面软硬组织的分析装置的示意图。 6 CN 111583221 A 说　明　书 4/9 页
