技术摘要：
本发明是一种迈克尔逊干涉仪，包括试验台，试验台顶面从左至右依次设有激光机、扩束镜、分束器、补偿器和移动反射镜，激光机发射的激光与分束器之间的夹角为45度角，分束器和补偿器平行，固定反射镜和移动反射镜均固定在定位板上，移动反射镜远离补偿器的一侧设有距离  全部
背景技术：
迈克尔干涉仪包括两块相互垂直放置的平面反射镜、两块平行设置的分束器与补 偿器、以及观察屏，分束器、补偿器分别与两块平面反射镜成45度角，分束器用于将入射光 分成两束分别射向两块平面反射镜并经平面反射镜反射后在观察屏处相遇产生干涉，补偿 器起补偿光路光程的作用，使两束相干光在玻璃介质中的光程相等。该装置中，缺少对移动 反射镜移动的距离的控制，然而迈克尔逊干涉实验对移动反射镜移动的距离调节准确度有 严格的要求，实验时，经常由于移动反射镜移动的距离调节准确度达不到要求，影响实验结 果。
技术实现要素：

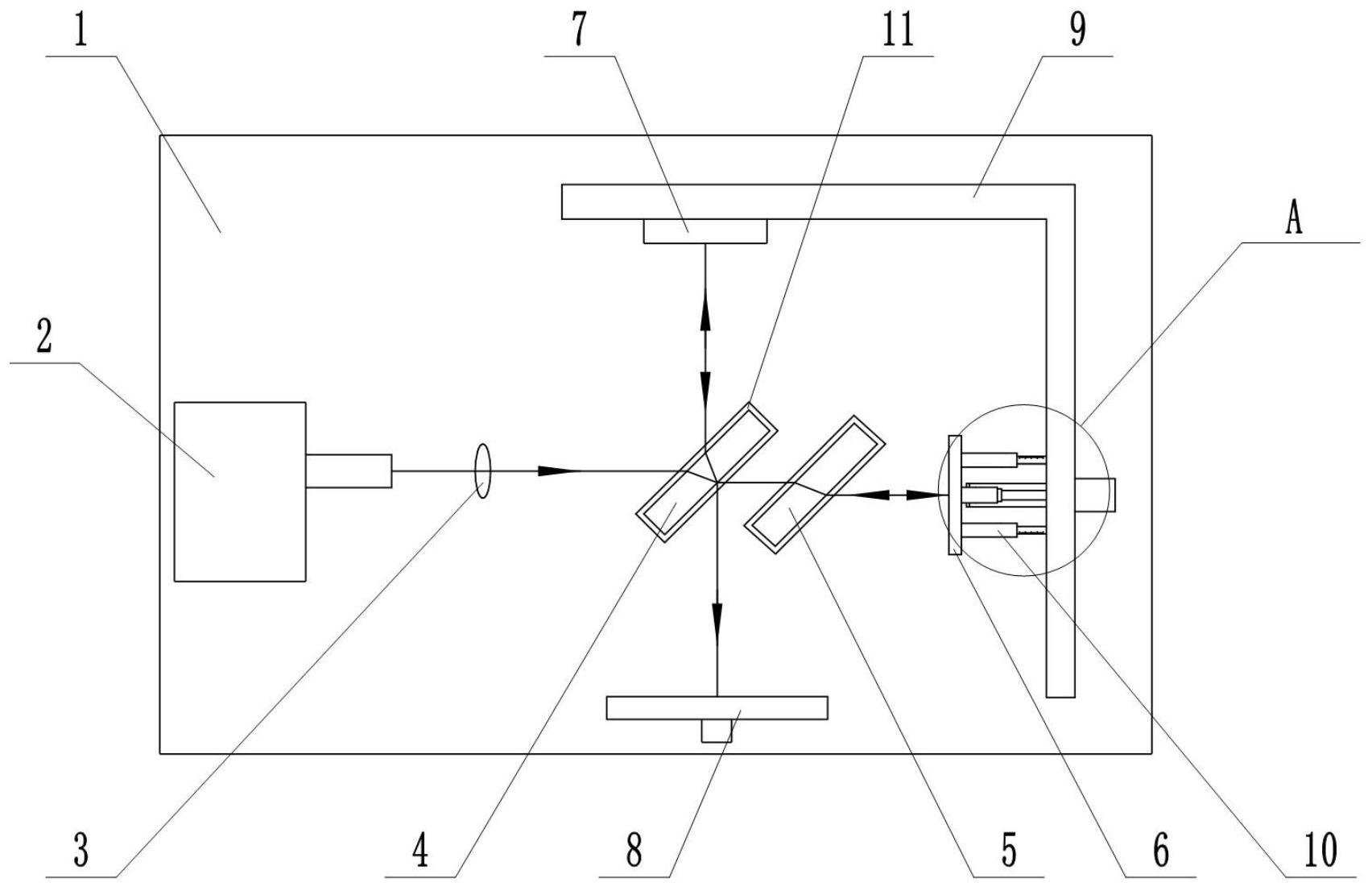

本发明旨在解决现有技术的不足，而提供一种迈克尔逊干涉仪。 本发明为实现上述目的，采用以下技术方案：一种迈克尔逊干涉仪，包括试验台， 试验台顶面从左至右依次设有激光机、扩束镜、分束器、补偿器和移动反射镜，激光机发射 的激光与分束器之间的夹角为45度角，分束器和补偿器平行，分束器的前侧和后侧分别设 有观察屏和固定反射镜，观察屏固定在试验台上，试验台顶面连有┓形定位板，固定反射镜 和移动反射镜均固定在定位板上，且固定反射镜和移动反射镜垂直，移动反射镜远离补偿 器的一侧设有距离调节装置，用于调节移动反射镜距离分束器中心的距离，且移动反射镜 通过距离调节装置固定在定位板上。 距离调节装置包括水平的电动机、丝杠和移动杆，移动反射镜远离补偿器的一侧 与移动杆固定连接，移动杆下方设有限位板，限位板的一端固定在定位板上，电动机安装在 定位板上，电动机的输出轴穿过定位板后与丝杠固定连接，丝杠上套有丝母，丝母上端与移 动杆远离移动反射镜的一端固定连接，丝母的下端与限位板滑动连接。 丝母下端连有滑块，限位板顶面设有与滑块相匹配的滑道。 移动反射镜远离补偿器的一侧连有若干导向筒，导向筒内匹配有导向杆，导向杆 的一端与定位板固定连接，另一端位于导向筒内。 导向筒的个数不小于2。 导向杆的截面为正方形。 导向杆的顶面、前侧和后侧均设有刻度线。 丝杠远离电动机的一端转动连有竖直的限位支撑板，限位支撑板底面与限位板固 定连接，限位支撑板顶面与移动杆下端贴合。 试验台顶面设有两个分别与分束器和补偿器匹配的卡槽，分束器和补偿器均通过 卡槽固定在试验台上。 本发明的有益效果是：本发明通过距离调节装置可以实现对移动反射镜移动距离 3 CN 111552071 A 说　明　书 2/3 页 的微调，可以精准地调节移动反射镜移动的距离，解决了因移动反射镜移动的距离调节准 确度达不到要求导致实验结果不准确的问题。此外，通过安装┓形定位板来固定固定反射 镜和移动反射镜，可以有效保障固定反射镜和移动反射镜垂直，提高实验的准确性；通过试 验台上的卡槽，可以将分束器和补偿器快速固定在试验台上，在有效保障分束器和补偿器 平行的前提下，提高了安装速度。 附图说明 图1为本发明的结构示意图； 图2为定位板与移动反射镜的连接关系图； 图3为图1中A处的局部放大图； 图中：1-试验台；2-激光机；3-扩束镜；4-分束器；5-补偿器；6-移动反射镜；7-固定 反射镜；8-观察屏；9-定位板；10-距离调节装置；101-电动机；102-丝杠；103-移动杆；104- 限位板；105-丝母；106-导向筒；107-导向杆；108-限位支撑板；11-卡槽； 以下将结合本发明的实施例参照附图进行详细叙述。
