技术摘要：
本发明涉及一种多屏无线电子墨水屏标签系统及控制方法，系统包括服务器，负责与控制终端进行数据交换以及系统管理；控制终端，一个控制终端控制多个电子墨水屏标签；电子墨水屏标签，所述电子墨水屏标签至少为两个，所述电子墨水屏标签与控制终端热插拔连接，电子墨水  全部
背景技术：
科技的发展伴随着人们日益增强的环保意识，使得许多零售商开始采用一种新型 的电子标签来替代传统的纸质标签。毫无疑问，比起后者，电子标签拥有着诸多优势。它可 以重复使用，避免了纸张浪费。同时在修改更换标签内容时也更加便捷、高效，进而大大降 低了人力成本。目前主流的电子标签采用的都是电子墨水屏，它具有低功耗及反射显示的 特点。现有的多数电子墨水屏标签大多为静态显示电子墨水屏标签，即以静态的方式显示 内容，一次配置完成后，画面不再改变，虽然可以降低功耗，却无法实现灵活的动态内容显 示，实用性较差；此外，多数电子墨水屏标签采用的都是纸质条码的形式，而非动态显示的 形式，倘若标识符变更时，必须重新打印进行后续的使用，这又造成了人力和资源的浪费。 中国专利CN201310558515.9提供了一种存储式多屏电子墨水屏标签显示系统，该 系统中的多屏组合式电子标签设有控制装置，通过自带的控制装置与控制系统之间进行无 线联接，多屏电子墨水屏标签能够在同一时间传递更多的信息，因此能让受众在同一时间 获取更多的信息。然而当控制多个电子墨水屏标签的控制系统发生故障时，整个系统的显 示功能将会受到影响，无法灵活配置后续的显示功能；而若某个电子墨水屏标签自带的控 制装置发生故障时，则将会影响多个电子墨水屏标签同时显示的效果，使用不够灵活。
技术实现要素：

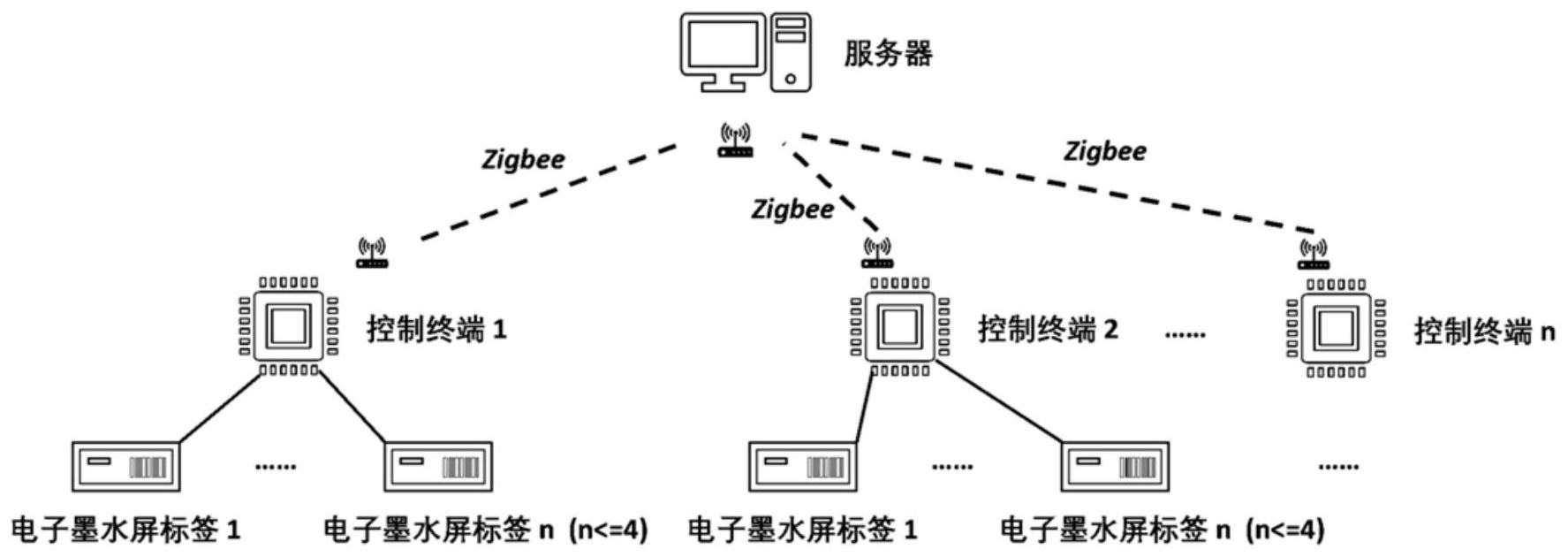

本发明的目的就是为了克服上述现有技术存在的缺陷而提供一种可实现动态灵 活显示，且使用灵活、降低人力及资源的浪费的多屏无线电子墨水屏标签系统及控制方法。 本发明的目的可以通过以下技术方案来实现： 一种多屏无线电子墨水屏标签系统，包括： 服务器，包括PC和第一Zigbee模块，所述服务器负责与控制终端进行数据交换以 及系统管理，所述PC对商品及标签进行管理，所述PC通过第一Zigbee模块与控制终端进行 通讯； 控制终端，包括微控制器、第二Zigbee模块和多个第一标签接口，所述控制终端至 少为一个，一个控制终端控制多个电子墨水屏标签，所述第一标签接口连接微控制器与电 子墨水屏标签，所述控制终端通过第二Zigbee模块与服务器进行通讯； 电子墨水屏标签，包括电子墨水屏、按钮和第二标签接口，所述电子墨水屏标签至 少为两个，所述电子墨水屏标签的第二标签接口与控制终端的第一标签接口通过热插拔的 方式连接，所述电子墨水屏标签与控制终端连接后为在线工作状态，所述电子墨水屏标签 接收控制终端的信息并将信息显示出来，所述电子墨水屏标签上的标签显示由控制终端实 现远程重置或通过按钮实现自身重置，当所述电子墨水屏标签上的标签显示被重置后，其 4 CN 111598204 A 说　明　书 2/7 页 电子墨水屏显示自身的唯一标识符。 进一步地，该系统的组网工作由服务器的第一Zigbee模块完成，当第一Zigbee模 块启动后，系统自行创建网络，并始终将附近的其他第二Zigbee模块加入至该网络，所述第 一Zigbee模块为该网络分配一个四字节的网络号，所有第二Zigbee模块在入网后由第一 Zigbee模块分配一个在该网络下的唯一短地址，所述短地址在当前网络下与第二Zigbee模 块的MAC地址相互映射。 所述电子墨水屏标签与控制终端之间通过磁铁吸附的方式相互固定，当电子墨水 屏标签上的第二标签接口与控制终端上的第一标签接口靠近时，二者自动吸附并连接。 进一步地，单独一个控制终端控制电子墨水屏标签的数量不超过四个，多个电子 墨水屏标签通过复用一路SPI的方式连接至一个控制终端，每一个电子墨水屏标签采用SPI 通信协议的电子墨水屏模块，控制终端与电子墨水屏标签的标签接口的接口包括供电引 脚、按键输入引脚、连接检测引脚以及若干用以与电子墨水屏模块或控制终端实现通信的 引脚。 进一步地，每一个电子墨水屏标签通过向拉低指定片选择引脚实现独立控制。 进一步地，所述电子墨水屏显示的自身唯一标识符包括二维码形式和文字形式标 识符，自身唯一标识符由六个字节组成，其中前四个字节为控制终端的编号，后两个字节为 标签接口号。 所述服务器向控制终端发送商品信息、显示指令、重置指令或握手指令，所述显示 指令控制某一电子墨水屏标签的电子墨水屏显示某一商品信息，该指令包括待显示内容的 屏幕编号、页数、帧画面数据若干组及数据校验位；所述重置指令从服务器重置某一电子墨 水屏标签内容，该内容包括待重置电子墨水屏标签的屏幕编号；所述握手指令用于服务器 在发送数据前确认发送目的地是否处于准备状态，发送握手请求后，当收到目的地终端的 应答，服务器继续发送数据。 所述控制终端向服务器发出控制终端信息报文、重置报文、反馈报文和握手成功 报文，所述控制终端信息报文包括第二Zigbee模块的MAC地址、第二Zigbee模块的短地址以 及各电子墨水屏的连接情况，当控制终端启动或屏幕连接发生变化时将该报文发送至服务 器；当某一电子墨水屏标签通过自身重置时，控制终端主动上报重置报文至服务器进行同 步更改；所述反馈信息用于在控制终端接收服务器的指令并执行了校验后进行反馈；所述 握手成功报文用于在接收到握手请求后进行反馈。 一种多屏无线电子墨水屏标签的控制方法，具体包括如下步骤： S1、对控制终端的多个第一标签接口依次分配编号，作为屏幕编号，任意一个在线 工作状态的电子墨水屏标签根据其连接的控制终端的第一Zigbee模块的短地址及其连接 的第一标签接口号进行唯一确定，即将短地址及屏幕编号的组合视为任意一个在线工作状 态的电子墨水屏标签的唯一标识； S2、当服务器收到控制终端信息报文后，检查数据库是否已添加过该控制终端，若 未添加过，则将其添加至系统，并向管理员发送通知，同时，当控制终端在联网时，若第一标 签接口发生变化，控制终端同样向服务器发送控制终端信息报文，检查数据库是否已添加 过该控制终端； S3、服务器向控制终端发送商品信息，即帧画面数据，控制终端接收到该数据后进 5 CN 111598204 A 说　明　书 3/7 页 行数据校验，若校验通过，则提取若干帧画面数据，并加以存储； S4、控制终端根据显示指令控制某一电子墨水屏标签显示商品内容，服务器通过 数据库记录该电子墨水屏标签与该商品内容的绑定关系。 进一步地，所述控制终端对于接收到服务器发来的任何命令给予反馈，包括校验 成功反馈、校验失败反馈、超时无响应反馈、控制终端离线反馈。基于现有技术的电子墨水 屏原理，本发明的电子墨水屏标签同样是以一定周期切换画面的，根据电子墨水屏的特性， 屏幕画面在保持时不需要通电。因此，当电子墨水屏标签完成一次画面的刷新后，就不再消 耗电量，与此同时，微控制器也会进入低功耗模式，从而进一步的降低功耗。只有当下一次 刷新时刻到来时，微控制器才会退出低功耗模式，并控制电子墨水屏标签切换显示内容。 与现有技术相比，本发明具有以下有益效果： 一、本发明采用多屏设计，单个控制终端可控制多个电子墨水屏标签，从而大大降 低了成本；在采用1：N的设计的同时，各个电子墨水屏标签之间相互独立的，可实现单独控 制，灵活显示不同内容，互不影响； 二、相比于市面上静态显示的电子墨水屏标签，本发明的电子墨水屏标签可周期 性地轮流显示内容，基于电子墨水屏的技术原理，即屏幕只有在刷新时才需要消耗电量，保 证了低功耗的同时，设计了周期性动态轮流显示的功能，从而传递更丰富的信息并提供了 更多的交互可能； 三、本发明控制终端与电子墨水屏标签采用了可分离设计，可自由组合，并支持热 插拔，具有更高的灵活性； 四、本发明的每一个电子墨水屏标签可根据当前所连接的控制终端以二维码的形 式显示其自身的唯一标识符，相比市面上的电子标签，大大降低了人力及资源的浪费。 附图说明 图1为本发明实施例中多屏无线电子墨水屏标签系统的架构示意图； 图2为本发明实施例中控制终端与电子墨水屏标签的标签接口的设计示意图； 图3为本发明实施例中服务器发出的显示指令信息示意图； 图4为本发明实施例中服务器发出的重置指令信息示意图； 图5为本发明实施例中服务器发出的握手指令信息示意图； 图6为本发明实施例中控制终端发出的控制终端信息报文示意图； 图7为本发明实施例中控制终端发出的重置报文示意图； 图8为本发明实施例中控制终端发出的反馈报文示意图； 图9为本发明实施例中控制终端发出的握手成功报文示意图； 图10为本发明实施例中电子墨水屏标签的多页显示内容示意图，其中，图10a)为 电子墨水屏标签的第一页显示内容示意图，图10b)为电子墨水屏标签的第二页显示内容示 意图， 图11为本发明实施例中电子墨水屏标签动态标识符显示示意图。
