电缆井内动力电缆铺设固定方法


技术摘要:
本发明公开了一种电缆井内动力电缆铺设固定方法,按如下步骤进行:1)首先在距电缆井转入口外80~120mm处采用带绝缘层导线将每根电缆绑扎在桥架上,电缆生根固定,然后在距电缆井转入口内80~120mm处;2)在电缆井内每隔1400~1600mm竖向距离处采用带绝缘层导线将每根电  全部
背景技术:
随着经济的发展同时为确保施工安全,对于电缆井内动力电缆铺设有了较高的质 量要求。目前,电缆施工中的电缆固定通常采用塑料绑扎带使电缆与桥架固定在一起,但是 对于动力电缆这种直径及自身重力比较大的电缆来说,现有的绑扎技术使电缆转弯和电缆 悬空位置稳定性很差,电缆因自身重力很容易下滑,而且采用塑料绑扎带随使用时间延长 易老化破损、容易断裂,造成安全事故。
技术实现要素:

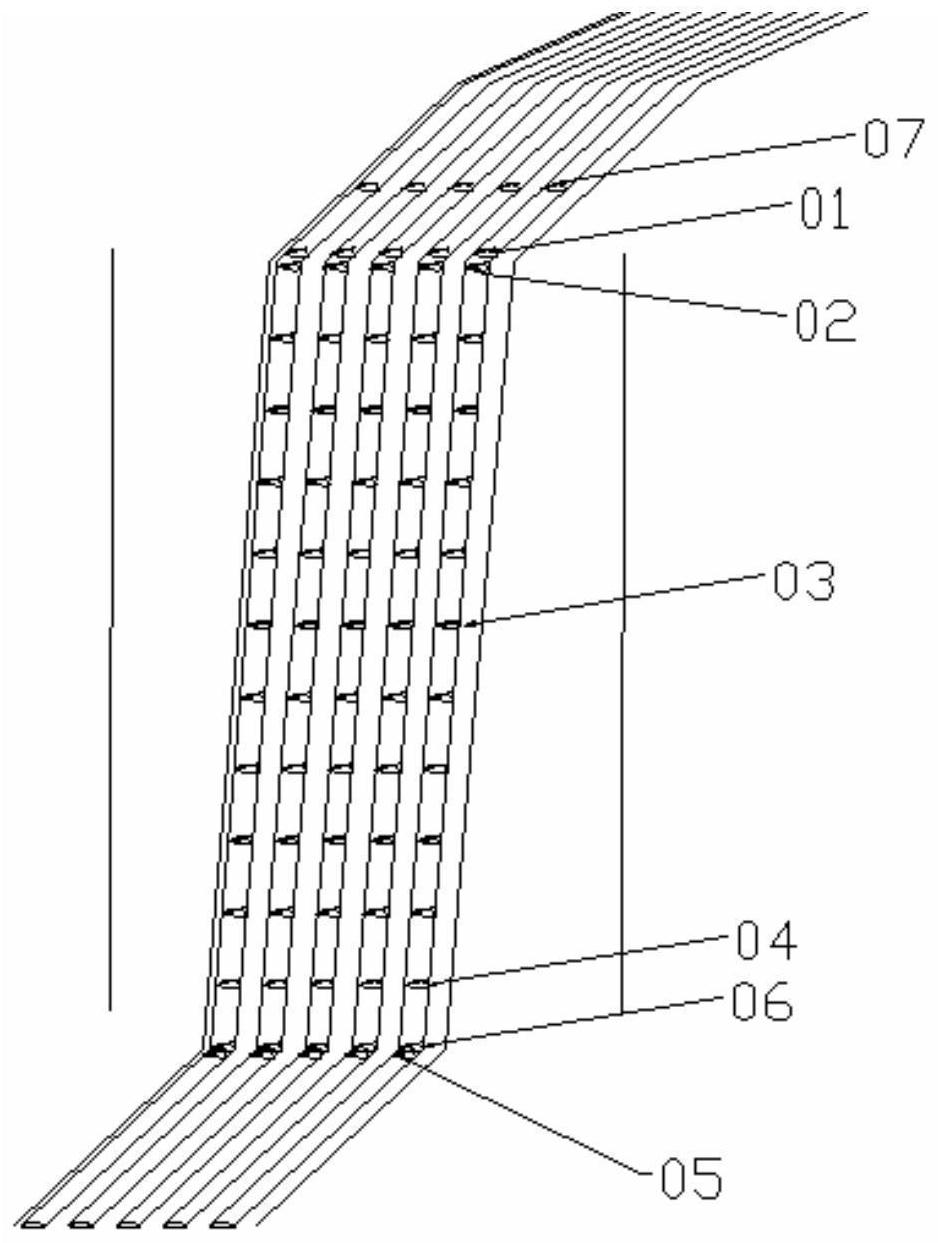

本发明旨在于针对上述技术问题,提供一种电缆井内动力电缆铺设固定方法,此 方法稳定性好、保障生产安全,同时节约工程成本。 为达到以上目的,本发明通过以下技术方案实现: 一种电缆井内动力电缆铺设固定方法,按如下步骤进行: 1)首先在距电缆井转入口外80~120mm处,采用带绝缘层导线将每根电缆绑扎在 桥架上,对电缆生根固定;然后在距电缆井转入口内80~120mm处,采用带绝缘层导线将每 根电缆绑扎在桥架上; 2)在电缆井内每隔1400~1600mm竖向距离处,分别采用带绝缘层导线将每根电缆 绑扎在桥架上; 3)在距电缆井转出口内80~120mm处,采用带绝缘层导线将每根电缆绑扎在桥架 上;最后在距电缆井转出口外80~120mm处,采用带绝缘层导线将每根电缆绑扎在桥架上。 与现有技术相比,本发明的有益效果是:本发明采用带绝缘层导线将动力电缆在 出入井口转弯位置和井内悬空位置与桥架固定在一起,增强动力电缆铺设转弯及悬空的稳 定性,安全可靠、成本低廉。 优选地,1)首先在距电缆井转入口外100mm处,采用带绝缘层导线将每根电缆绑扎 在桥架上,对电缆生根固定;然后在距电缆井转入口内100mm处,采用带绝缘层导线将每根 电缆绑扎在桥架上; 2)在电缆井内每隔1500mm竖向距离处,分别采用带绝缘层导线将每根电缆绑扎在 桥架上; 3)在距电缆井转出口内100mm处,采用带绝缘层导线将每根电缆绑扎在桥架上;最 后在距电缆井转出口外100mm处,采用带绝缘层导线将每根电缆绑扎在桥架上。 优选地,在距电缆井转入口外80~120mm处采用的带绝缘层导线直径大于在距电 缆井转入口内80~120mm处采用的带绝缘层导线直径。 优选地,在距电缆井转入口外80~120mm处采用的带绝缘层导线直径为4.0mm,在 3 CN 111555192 A 说 明 书 2/3 页 距电缆井转入口内80~120mm处采用的带绝缘层导线直径为2.5mm。 优选地,在电缆井内每隔1400~1600mm竖向距离处采用的带绝缘层导线直径为 2.5mm。 优选地,在距电缆井转出口外80~120mm处采用的带绝缘层导线直径大于在距电 缆井转出口内80~120mm处采用的带绝缘层导线直径。 优选地,在距电缆井转出口外80~120mm处采用的带绝缘层导线直径为4mm,在距 电缆井转出口内80~120mm处采用的带绝缘层导线直径为2.5mm。 优选地,在电缆井转出口处,用带绝缘层导线将每根电缆绑扎在桥架上。 优选地,在水平桥架到电缆井的过渡段,采用带绝缘层导线将每根电缆绑扎在桥 架上。 附图说明 图1为本发明实施例提供的动力电缆固定位置示意图。
