技术摘要：

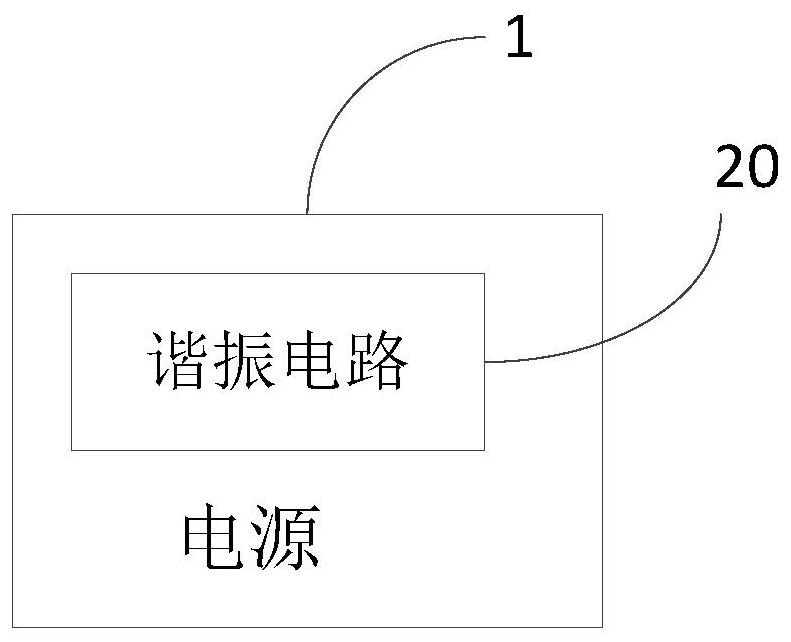

本发明提出了一种带有大功率驱动的5G通信基站的电源，该用于5G通信基站的电源，包括谐振电路，所述谐振电路包括控制芯片和图腾驱动电路，所述控制芯片通过所述图腾驱动电路驱动MOS管工作，可以驱动列大的功率管，提高谐振电路的输出功率。
背景技术：
5G时代正在加速到来，新兴的业务模式使得通信基站的能耗大幅增长，传统的通 信电源捉襟见肘，对基站电源的性能和功能提出了新要求。其中，谐振电路通过控制开关频 率（频率调节）来实现输出电压的恒定。 基站电源使用的谐振电路不能驱动大的功率管，导致谐振电路输出的功率不高。 因此，需要一种带有大功率驱动的5G通信基站的电源，以解决现有技术中存在的上述技术 问题。
技术实现要素：
本申请提供一种带有大功率驱动的5G通信基站的电源，包括的谐振电路可以驱动 大的功率管，提高谐振电路的输出功率。 本申请采用的技术方案是：一种带有大功率驱动的5G通信基站的电源，包括谐振 电路，所述谐振电路包括控制芯片和图腾驱动电路，所述控制芯片通过所述图腾驱动电路 驱动MOS管工作。 可选地，所述谐振电路还包括隔离驱动电路，所述隔离驱动电路设置于所述控制 芯片和所述图腾驱动电路之间，所述控制芯片通过所述隔离驱动电路控制所述图腾驱动电 路驱动所述MOS管。 可选地，所述隔离驱动电路包括并联设置的第一驱动模块和第二驱动模块，所述 第一驱动模块和所述第二驱动模块分别包括变压器。 可选地，所述图腾驱动电路包括并联设置的第一图腾驱动模块和第二图腾驱动模 块，以及并联设置的第三图腾驱动模块和第四图腾驱动模块，所述第一图腾驱动模块和所 述第二图腾驱动模块设置于所述第一驱动模块中所述变压器的副绕组和所述MOS管之间， 所述第三图腾驱动模块和所述第四图腾驱动模块设置于所述第二驱动模块中所述变压器 的副绕组和所述MOS管之间。 可选地，所述控制芯片包括芯片L6599。 可选地，所述第一驱动模块还包括：1个IC芯片，2个电阻，其中，电阻（R112）的一端 连接至所述芯片L6599的引脚HVG后其另一端连接至IC芯片（*14B）的引脚INPUT，并且电阻 （R115）的一端连接至IC芯片（*14B）的引脚INPUT后接地，IC芯片（*14B）的引脚OUT连接至变 压器（L1）的主绕组。 可选地，所述第二驱动模块还包括：1个IC芯片，2个电阻，其中，电阻（R131）的一端 连接至所述芯片L6599的引脚LVG后其另一端连接至IC芯片（*17B）的引脚INPUT，并且电阻 （R138）的一端连接至IC芯片（*14B）的引脚INPUT后接地，IC芯片（*17B）的引脚OUT连接至变 压器（L3）的主绕组。 4 CN 111614265 A 说　明　书 2/5 页 可选地，所述第一图腾驱动模块包括：1个电容，2个三极管，2个二极管，4个电阻， 其中，三极管（Q18）的发射极连接三极管（Q21）的发射极，并联的电阻（R105）和二极管（D16） 的一端连接至变压器（L1）的副绕组后其另一端与电阻（R108）串联后连接至三极管（Q18）的 基极和三极管（Q21）的基极，电阻（R114）与二极管（D17）串联后的一端连接至变压器（L1）的 副绕组后其另一端分别连接至所述三极管（Q21）的集电极和MOS管（Q19）的S极，电阻（R109） 的一端连接至三极管（Q18）的发射极连接三极管（Q21）的发射极之间后其另一端连接在MOS 管（Q19）的G极，电阻（R106）设置于MOS管（Q19）的G极和变压器（L1）的副绕组之间，电容 （C33）设置于MOS管（Q19）的S极和变压器（L1）的副绕组之间。 可选地，所述第二图腾驱动模块包括：1个电容，2个三极管，2个二极管，4个电阻， 其中，三极管（Q22）的发射极连接三极管（Q25）的发射极，并联的电阻（R124）和二极管（D20） 的一端连接至变压器（L1）的副绕组后其另一端与电阻（R117）串联后连接至三极管（Q22）的 基极和三极管（Q25）的基极，电阻（R119）与二极管（D19）串联后的一端连接至变压器（L1）的 副绕组后其另一端连接至所述三极管（Q21）的集电极，电阻（R121）的一端连接至三极管 （Q22）的发射极连接三极管（Q25）的发射极之间后其另一端连接在MOS管（Q24）的G极，电阻 （R123）连接于所述MOS管（Q24）的G极后接地，电容（C43）设置于MOS管（Q24）的S极和变压器 （L1）的副绕组和三极管（Q22）的集电极之间。 可选地，所述第三图腾驱动模块的电路原理、所述第四图腾驱动模块的电路原理 分别与所述第一图腾驱动模块的电路原理相同。 采用上述技术方案，本申请至少具有如下技术效果： 本申请提供的一种带有大功率驱动的5G通信基站的电源中，谐振电路包括控制芯片和 图腾驱动电路，控制芯片通过图腾驱动电路驱动MOS管工作，可以驱动大的功率管，提高谐 振电路的输出功率。 附图说明 图1 为本申请实施例提供的一种带有大功率驱动的5G通信基站的电源的示意图； 图2 为本申请实施例提供的一种带有大功率驱动的5G通信基站的电源的电路原理图。 1-电源；20-谐振电路；200-第一驱动模块；210-第二驱动模块；220-第一图腾驱动 模块；230-第二图腾驱动模块；240-第三图腾驱动模块；250-第四图腾驱动模块；260-频率 调节模块；270-电流检测模块。
