技术摘要：
本发明公开了一种饮用水水质监测设备，包括箱体，所述箱体内设置有若干内腔，所述内腔之间设置有水泵，所述水泵与所述内腔之间连通设置，所述内腔两侧端壁内设置有对称的且用于将外部空间的水液进行收集以便于监测的收集监测装置，本发明设备结构简单，此设备采用了能  全部
背景技术：
在进行不同水位及水深进行提取样本进行检测时，现有的设备具有较多的缺点， 首先由于针对不同水深进行取样，取样的时候取样样本过于单一，无法进行多次取样，且取 样后的样本无法进行高效的保存，这就使取样的水体样本无法代表不同层次的水体，使设 备在进行实际测试提取水样时的工作效率降低，并且现有的提取水样的设备内部往往会进 入到水液，这些水液的存在本身并不代表不同层次的水深对应的数据，甚至有滞留到其他 层次的水体的样本，这就使在进行水样检测过程中水体提取的效率及准确度降低，这就极 大的阻碍了设备对水体的检测。
技术实现要素：

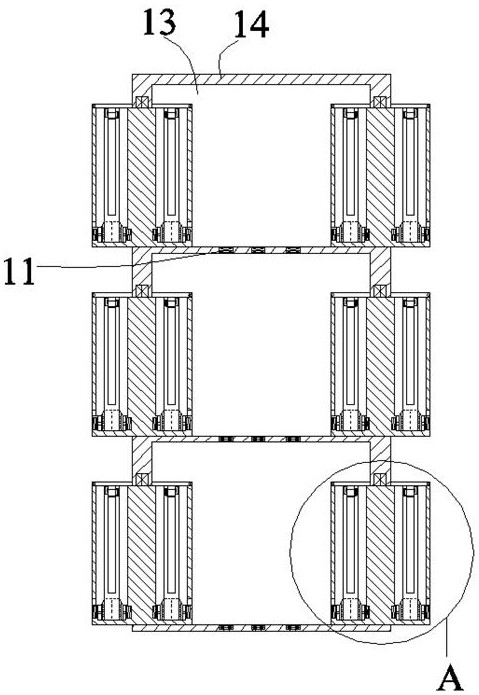

本发明所要解决的技术问题是提供一种饮用水水质监测设备，其能够解决上述现 在技术中的问题。 本发明是通过以下技术方案来实现的：本发明的一种饮用水水质监测设备，包括 箱体，所述箱体内设置有若干内腔，所述内腔之间设置有水泵，所述水泵与所述内腔之间连 通设置，所述内腔两侧端壁内设置有对称的且用于将外部空间的水液进行收集以便于监测 的收集监测装置。 进一步的技术方案，收集监测装置包括与所述箱体内部转动配合连接的内部转动 箱体，所述内部转动箱体内设置有对称的开口腔，所述箱体内设置有若干顶部电机，所述顶 部电机与所述内部转动箱体动力连接，所述开口腔内设置有用于装纳收集水液的装纳收集 组件。 进一步的技术方案，装纳收集组件包括设置于所述开口腔内的装纳管，所述装纳 管内设置有装纳内腔，所述开口腔顶部设置有对所述开口腔进行封闭于开口的封闭开启结 构，所述开口腔内设置有对所述装纳管进行充分夹持的弹性夹持结构，所述装纳管内设置 有能够控制所述装纳内腔与所述开口腔导通或者断开的控制结构。 进一步的技术方案，封闭开启结构包括与所述内部转动箱体转动配合连接的遮挡 板，所述遮挡板由电机驱动转动，所述遮挡板将所述开口腔顶部封闭。 进一步的技术方案，弹性夹持结构包括与所述开口腔端壁连通的底部装卡槽，所 述底部装卡槽两侧端壁内连通设置有对称的滑移内腔，所述装纳管放置于所述底部装卡槽 内，所述滑移内腔和底部装卡槽内设置有将所述装纳管进行充分夹持的弹性组合件。 进一步的技术方案，弹性组合件包括与所述滑移内腔滑动配合连接的推挤板，所 述推挤板一侧固设有中间杆，所述中间杆一侧固设有推挤连板，所述推挤连板一侧固设有 若干挤压块，所述挤压块与所述装纳管相抵设置，所述推挤板与所述滑移内腔端壁之间弹 性设置有弹性弹簧。 3 CN 111610302 A 说　明　书 2/4 页 进一步的技术方案，控制结构包括与所述装纳内腔连通的侧导管，所述侧导管对 侧设置有侧槽，所述侧槽与所述装纳内腔连通设置，所述装纳内腔内滑动的设置有升降封 闭块，所述侧槽内设置有能够带动所述升降封闭块升降移动的升降配合组合件。 进一步的技术方案，升降配合组合件包括固设于所述侧槽下端壁内的升降驱动电 机，所述升降驱动电机上侧动力连接设置有旋动杆，所述旋动杆与所述侧槽端壁转动配合 连接，所述旋动杆外表面螺纹配合连接设置有移动连接板，所述移动连接板与所述侧槽滑 动配合连接，所述移动连接板一侧固设有升降封闭块，所述升降封闭块与所述装纳内腔滑 动配合连接。 本发明的有益效果是： 本发明设备结构简单，此设备采用了能够将不同位置的取水结构放置于不同的水深， 能够利用自身的结构可以将水液装入到取水结构内部，并且可以将设备内部的水液抽取， 防止设备内部的水液影响到设备的工作精度。 初始状态时，上述装置、组件和结构处于停止工作状态，此设备采用的是将所述箱 体放入到水体内，使设备内部的结构对水体内部的不同深度进行收集水液，在此过程中可 以使所述内腔内处于水液排空的状态，使水质监测的时效率更高。 当设备进行工作时，将所述箱体放入到水体内，根据实际情况所述遮挡板工作后 进行翻转，使所述开口腔处于开口状态，使所述开口腔与外部空间的水体进行连通，使外部 空间的水体进入到所述开口腔内，此后所述升降驱动电机工作后驱动所述旋动杆转动，使 所述旋动杆转动后带动所述移动连接板在所述侧槽内滑移，使所述移动连接板带动所述升 降封闭块在所述装纳内腔内滑移，待所述升降封闭块位于所述侧导管之间的位置，此时所 述侧导管将所述装纳内腔与外部空间的水体导通，即可在所述装纳内腔内装满水液，装满 水液后上述结构复位。 当所述开口腔内的所述装纳管内装入有水液后，所述顶部电机工作后强度所述内 部转动箱体进行转动，使装有所述装纳管内的装纳内腔能够转入到所述内腔内，在此过程 中难免会有所述内腔进入水液以及所述开口腔内的水液倒出的情况，且不同层级的水液容 易混合到所述开口腔内，影响到所述装纳内腔内水液的实际水体，则所述水泵工作后可以 将所述内腔内的其他多余水液完全排出到外部空间中。 附图说明 为了易于说明，本发明由下述的具体实施例及附图作以详细描述。 图1为本发明的一种饮用水水质监测设备内部整体结构示意图； 图2为图1中A方向示意图； 图3为图2中B方向示意图； 图4为图2中C方向示意图； 图中，水泵11、内腔13、箱体14、装纳内腔22、开口腔23、装纳管24、内部转动箱体26、顶 部电机27、挤压块31、推挤连板32、中间杆33、滑移内腔34、弹性弹簧35、推挤板36、底部装卡 槽37、升降封闭块42、移动连接板43、侧槽44、旋动杆45、升降驱动电机46。 4 CN 111610302 A 说　明　书 3/4 页
