技术摘要：
本发明涉及一种基于特高压直流换流站实现仿真模拟预演的系统，包括特高压直流换流站仿真子系统，用于模拟特高压直流换流站的电力一二次设备、控制工作站和三维场景的软件程序，支持电力仿真计算和仿真操作；模拟预演控制子系统，与所述的特高压直流换流站仿真子系统相  全部
背景技术：
特高压直流输电系统作为特高压电网的重要组成部分，具有传输距离远、输送功 率大、启动和调节速度快、可控性强、灵活的有功功率调节能力和可快速改善交流系统运行 特性等优点，可以高效、广域、低损耗地传输清洁能源，是远距离大容量输送电力的重要技 术形式。近年来我国特高压直流输电技术取得了重大进步，实现了直流输电电压、电流的大 幅提升，输送容量和送电距离得到了突破。 随着越来越多的特高压直流输电工程建成投运，特高压直流控制保护系统调试和 运行的工作量日益加重。保证运行人员操作的正确性，才能保障特高压直流输电工程的运 行安全。安全运行规定中规定：“开始操作前，应先在模拟图板上进行核对性模拟预演，无误 后再进行操作”。现场执行操作命令票前，运行人员需根据预先拟定的操作票内容，在模拟 图板即现场为OWS运行人员操作界面上进行模拟预演。但由于OWS运行操作系统限制，模拟 预演时无法真正执行操作指令，无法观察设备状态变化以及设备状态变化后对直流系统产 生的影响，无法直观判断模拟操作的正确性。
技术实现要素：

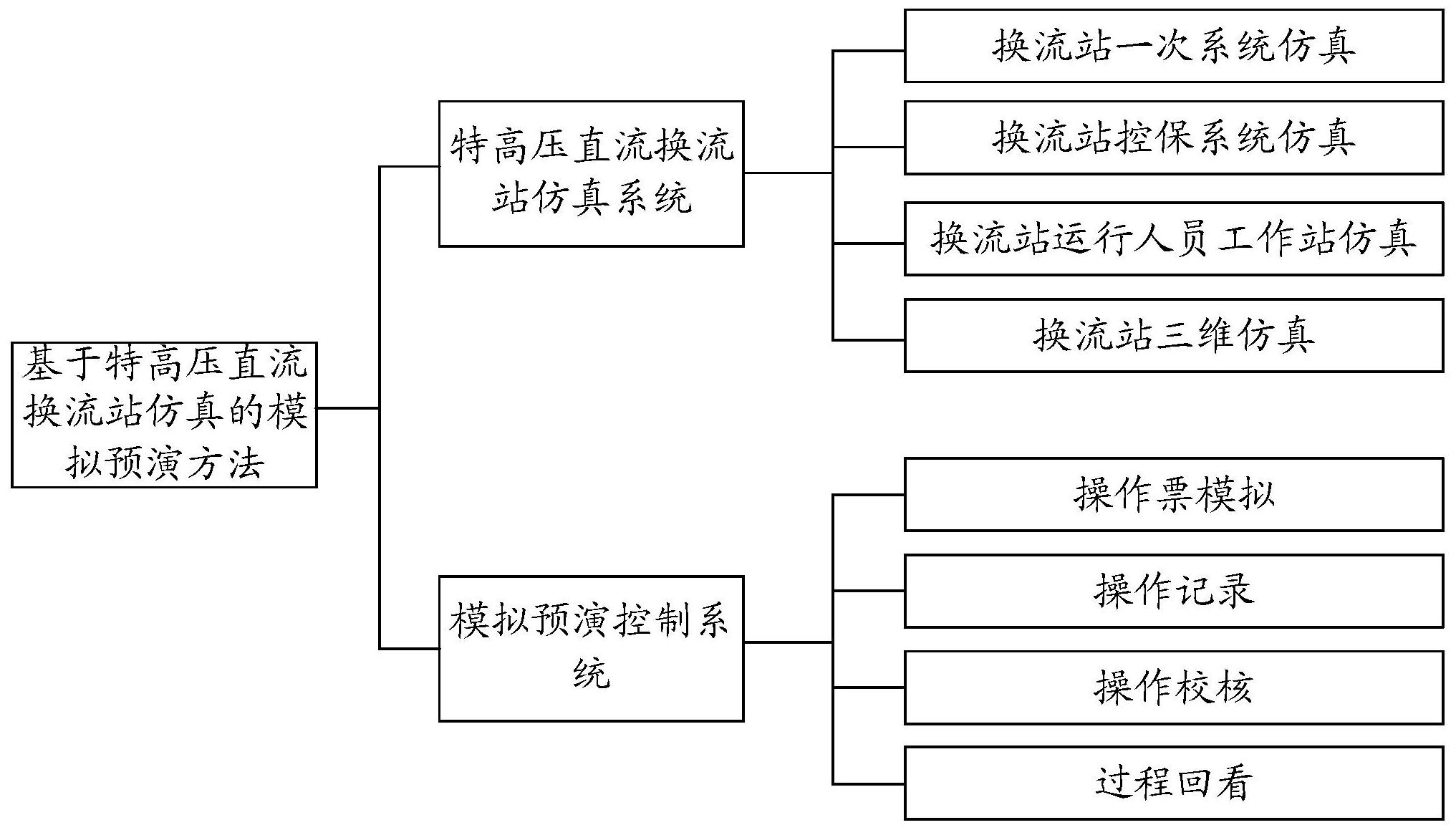

本发明的目的是克服了上述现有技术的缺点，提供了一种满足操作简便、适用范 围较为广泛的基于特高压直流换流站实现仿真模拟预演的系统。 为了实现上述目的，本发明的基于特高压直流换流站实现仿真模拟预演的系统如 下： 该基于特高压直流换流站实现仿真模拟预演的系统，其主要特点是，所述的系统 包括： 特高压直流换流站仿真子系统，用于模拟特高压直流换流站的电力一二次设备、 控制工作站和三维场景的软件程序，支持电力仿真计算和仿真操作； 模拟预演控制子系统，与所述的特高压直流换流站仿真子系统相连接，用于操作 控制模拟预演过程，收集操作行为和操作结果，进行操作效果评价和操作正确性校核。 较佳地，所述的特高压直流换流站仿真子系统包括： 模拟换流站一次系统模块，用于模拟直流站中的一次设备； 模拟换流站二次控保装置模块，用于模拟直流站中的二次控保装置； 模拟运行人员工作站模块，用于通过仿真系统模拟，或通过需要仿真的特高压直 流换流站实际使用的运行人员监控后台模拟； 三维场景仿真模块，与所述的模拟换流站一次系统模块和模拟换流站二次控保装 置模块相连接，用于通过三维图形方式模拟特高压直流换流站中一二次设备。 3 CN 111614115 A 说　明　书 2/4 页 较佳地，所述的模拟预演控制子系统包括： 操作票模拟模块，用于模拟在工作中收到调度指令后拟定操作票的过程； 操作记录模块，用于收集汇总在运行人员工作站和三维场景中进行的操作记录； 操作校核模块，用于从操作效果、操作动作和操作顺序的方面校核调控操作的正 确性； 过程回看模块，用于通过收集的电气量信息和操作记录回放操作过程中的电气变 化。 较佳地，所述的模拟换流站一次系统模块模拟的一次设备包含换流站中开关、等 效交流电网、换流变压器、交直流滤波器、工频滤波器、冲击电容器和直流线路。 较佳地，所述的模拟换流站二次控保装置模块模拟换流站中极区保护、双极区保 护、换流器区保护、换流变区保护和交流滤波器保护，并进行功率/极电流控制、极顺序控 制、流变抽头控制、无功控制、功率调制、保护性监视功能、换流器触发计算、点火控制和换 流器变抽头控制。 较佳地，所述的三维场景仿真模块模拟的特高压直流换流站中一二次设备包括主 体设备、操作箱和汇控柜以及设备上的按钮和开关的控制装置。 采用了本发明的基于特高压直流换流站实现仿真模拟预演的系统，采用了该发明 中的基于特高压直流换流站仿真的模拟预演方法，可为特高压换流站运行人员提供可实际 操作真实，观察设备状态变化以及设备状态变化后对直流系统产生的影响，进而直观判断 模拟操作的正确性的方法和系统，提高调控操作正确率；借助于该发明中的操作记录和操 作校核功能，该发明还可用于特高压换流站运行人员的调控操作自动化培训。该发明实现 了特高压直流换流站仿真子系统与模拟预演控制子系统解耦，模拟预演控制子系统可用于 仿真不同特高压直流换流站，不受限特高压直流换流站仿真子系统的实现方式和生产厂 家。 附图说明 图1为本发明的基于特高压直流换流站实现仿真模拟预演的系统的结构示意图。
