技术摘要：
本发明实施例公开了一种业务处理的方法、装置及系统，涉及通信技术领域，用于减少资源浪费。该方法包括：控制器控制第一节点将接收到的报文发送至处理网络；所述控制器控制所述处理网络对所述报文进行处理后发送至第二节点；其中，所述第一节点为基站或与所述基站相连  全部
背景技术：
在演进的分组核心(Evolved  Packet  Core，EPC)网络中，由于移动网关的控制面 与转发面未分离使得EPC网络不能灵活扩容，为了解决该问题，现有技术中将移动网关的控 制面与转发面进行了分离，如图1所示，为EPC网络中的移动网关控制和转发功能分离的网 络架构示意图，其中，移动网关的控制面101可以决策UE(User  Equipment，用户设备)发送 的报文的相关的数据处理规则，并通过控制面101与转发面102之间的接口将该数据处理规 则下发给转发面102，转发面102根据该数据处理规则对基站103(外部网络104)发送的报文 进行处理后向外部网络104(基站103)发送。 其中，转发面集成了用户IP(Internet  Protocol，因特网协议)地址的锚定点功能 以及多种业务处理功能，因此，转发面具有地址资源并且包括计算资源。转发面具有的地址 资源决定了转发面可以服务的用户数量，转发面包括的计算资源决定了转发面在同一时刻 可以同时处理的报文数量。转发面中的计算资源在设备出厂后一般固定不变，转发面中的 地址资源通过配置的形式分配给转发面设备，更新地址资源配置涉及到周边网元的路由信 息更新，一般无法实时实现。 由于EPC网络中的用户数量以及同一时刻所有用户发送的报文数量并不是一成不 变的，在转发面的地址资源不足或者计算资源不足时，需要增加转发面，而在EPC网络中的 用户数量增加，但是同一时刻所有用户发送的报文数量不变的情况下，增加转发面会导致 计算资源的浪费；在EPC网络中的用户数量不变，但是同一时刻所有用户发送的报文数量增 加的情况下，增加转发面会导致地址资源的浪费；即使在用户数量增加、同一时刻所有用户 发送的报文数量也增加的情况下，也不能保证不会产生地址资源或计算资源的浪费。
技术实现要素：

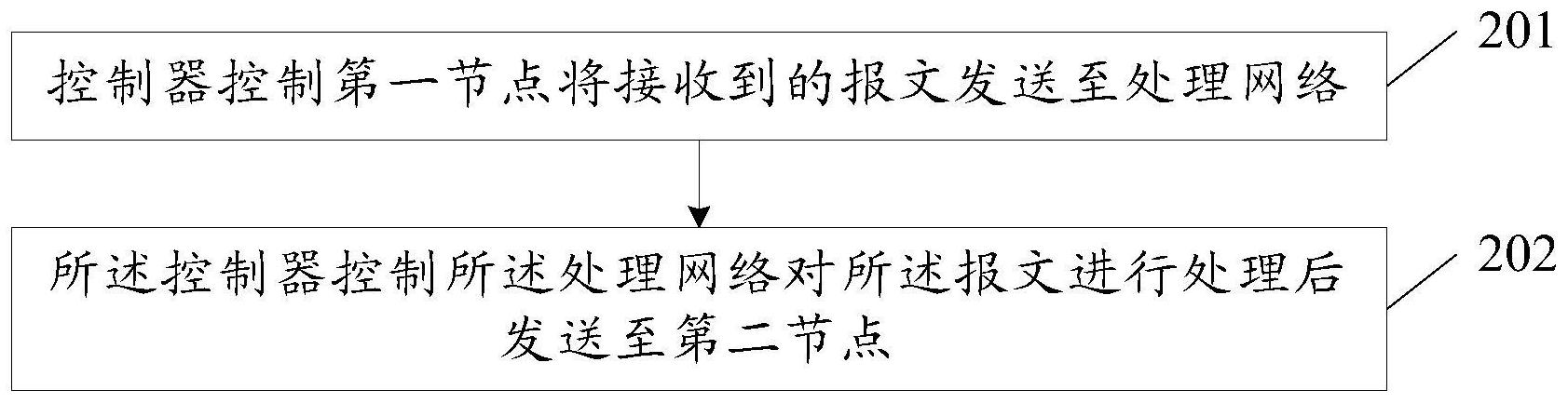

本发明的实施例提供一种业务处理的方法、装置及系统，用以减少资源浪费。 为达到上述目的，本发明的实施例采用如下技术方案： 第一方面，提供一种业务处理方法，包括： 控制器控制第一节点将接收到的报文发送至处理网络； 所述控制器控制所述处理网络对所述报文进行处理后发送至第二节点； 其中，所述第一节点为基站或与所述基站相连接的网元，所述第二节点为路由功 能实体；或者，所述第一节点为所述路由功能实体，所述第二节点为所述基站或与所述基站 相连接的网元；所述路由功能实体为用户因特网协议IP地址的锚定点。 结合第一方面，在第一种可能的实现方式中，所述处理网络包括至少一个处理功 能实体。 结合第一方面的第一种可能的实现方式，在第二种可能的实现方式中，控制器控 5 CN 111555977 A 说　明　书 2/35 页 制第一节点将接收到的报文发送至处理网络，包括： 控制器向第一节点发送第一转发策略，所述第一转发策略用于控制所述第一节点 将接收到的报文发送至第1处理功能实体，所述第1处理功能实体为所述处理网络中的处理 功能实体；所述第一转发策略根据业务流标识和所述第1处理功能实体的标识生成，所述报 文携带所述业务流标识。 结合第一方面的第二种可能的实现方式，在第三种可能的实现方式中，所述控制 器控制所述处理网络对所述报文进行处理后发送至第二节点，包括： 所述控制器向所述处理网络中的一个或多个处理功能实体发送对应的处理策略 和第二转发策略，一个处理策略用于控制接收到该处理策略的处理功能实体根据该处理策 略对接收到的所述报文进行处理，一个第二转发策略用于控制接收到该第二转发策略的处 理功能实体根据该第二转发策略对经该处理功能实体处理后的所述报文进行转发，所述一 个或多个处理功能实体包括所述第1处理功能实体，所述处理策略根据所述业务流标识生 成。 结合第一方面的第一种可能的实现方式，在第四种可能的实现方式中，控制器控 制第一节点将接收到的报文发送至处理网络，包括： 控制器向第一节点发送第一转发策略，所述第一转发策略用于控制所述第一节点 将接收到的所述报文转发至转发器，以使得所述转发器将所述报文转发至第1处理功能实 体，所述第1处理功能实体为所述处理网络中的处理功能实体。 结合第一方面的第一种可能的实现方式或第四种可能的实现方式，在第五种可能 的实现方式中，所述控制器控制所述处理网络对所述报文进行处理后发送至第二节点，包 括： 所述控制器向所述处理网络中的一个或多个处理功能实体发送对应的处理策略， 一个处理策略用于控制接收到该处理策略的处理功能实体根据该处理策略对接收到的所 述转发器发送的所述报文进行处理后发送至所述转发器； 所述控制器向所述转发器发送第二转发策略，所述第二转发策略用于控制所述转 发器根据所述第二转发策略对接收到的所述报文进行转发，以使得所述报文经过所述一个 或多个处理功能实体依次处理后到达所述第二节点。 结合第一方面的第一种可能的实现方式，在第六种可能的实现方式中，所述控制 器控制所述处理网络对所述报文进行处理后发送至第二节点，包括： 所述控制器向所述处理网络中的一个或多个处理功能实体发送对应的处理策略， 一个处理策略用于控制接收到该处理策略的处理功能实体根据该处理策略对接收到的所 述路由功能实体发送的所述报文进行处理后发送至所述路由功能实体； 所述控制器向所述路由功能实体发送第一转发策略，所述第一转发策略用于控制 所述路由功能实体根据所述第一转发策略对接收到的所述报文进行转发，以使得所述报文 经过所述一个或多个处理功能实体依次处理后到达所述第二节点。 结合第一方面的第六种可能的实现方式，在第七种可能的实现方式中，当所述第 一节点为所述基站或与所述基站相连接的网元时，控制器控制第一节点将接收到的报文发 送至处理网络，包括： 所述控制器向第一节点发送第二转发策略，所述第二转发策略用于控制所述第一 6 CN 111555977 A 说　明　书 3/35 页 节点将接收到的所述报文转发至所述路由功能实体，以使得所述路由功能实体根据所述第 一转发策略将所述报文转发至第1处理功能实体，所述第1处理功能实体为所述处理网络中 的处理功能实体。 结合第一方面的第三种可能的实现方式或第五种可能的实现方式或第七种可能 的实现方式，在第八种可能的实现方式中，所述控制器包括至少一个处理控制器和路由控 制器；所述路由控制器，用于发送所述第一转发策略和所述第二转发策略；所述至少一个处 理控制器，用于发送所述处理策略。 结合第一方面的第三种可能的实现方式，在第九种可能的实现方式中，所述控制 器包括至少一个处理控制器和路由控制器；所述路由控制器，用于向所述第一节点发送所 述第一转发策略以及向所述一个或多个处理功能实体发送对应的第二转发策略；所述至少 一个处理控制器，用于向所述一个或多个处理功能实体发送对应的处理策略。 结合第一方面的第九种可能的实现方式，在第十种可能的实现方式中，所述方法 还包括： 所述路由控制器确定所述业务流标识，并向所述至少一个处理控制器发送所述业 务流标识； 所述至少一个处理控制器接收所述路由控制器发送的所述业务流标识，并根据所 述业务流标识生成所述一个或多个处理功能实体对应的处理策略。 结合第一方面的第九种可能的实现方式或第十种可能的实现方式，在第十一种可 能的实现方式中，所述方法还包括： 所述至少一个处理控制器确定所述第1处理功能实体，并由目标处理控制器向所 述路由控制器发送所述第1处理功能实体的标识；所述目标处理控制器为所述至少一个处 理控制器中的任意一个处理控制器； 所述路由控制器，还用于接收所述目标处理控制器发送的所述第1处理功能实体 的标识，并根据所述第1处理功能实体的标识和所述业务流标识生成所述第一转发策略。 结合第一方面的第三种可能的实现方式，在第十二种可能的实现方式中，所述控 制器包括至少一个处理控制器和路由控制器；所述路由控制器，用于向所述第一节点发送 所述第一转发策略；所述至少一个处理控制器，用于向所述处理网络中的一个或多个处理 功能实体发送对应的处理策略，所述处理策略中包括所述第二转发策略。 第二方面，提供一种业务处理方法，包括： 处理功能实体接收处理策略； 所述处理功能实体根据所述处理策略对接收到的报文进行处理； 所述处理功能实体对处理后的报文进行转发。 结合第二方面，在第一种可能的实现方式中，在所述处理功能实体对处理后的报 文进行转发之前，所述方法还包括： 所述处理功能实体接收第二转发策略； 所述处理功能实体对处理后的报文进行转发，包括：所述处理功能实体根据所述 第二转发策略对处理后的报文进行转发。 第三方面，提供一种控制器，包括： 控制单元，用于控制第一节点将接收到的报文发送至处理网络，并控制所述处理 7 CN 111555977 A 说　明　书 4/35 页 网络对所述报文进行处理后发送至第二节点；其中，所述第一节点为基站或与所述基站相 连接的网元，所述第二节点为路由功能实体；或者，所述第一节点为所述路由功能实体，所 述第二节点为所述基站或与所述基站相连接的网元；所述路由功能实体为用户因特网协议 IP地址的锚定点。 结合第三方面，在第一种可能的实现方式中，所述处理网络包括至少一个处理功 能实体。 结合第三方面的第一种可能的实现方式，在第二种可能的实现方式中，所述控制 器还包括： 发送单元，用于向第一节点发送第一转发策略，所述第一转发策略用于控制所述 第一节点将接收到的报文发送至第1处理功能实体，所述第1处理功能实体为所述处理网络 中的处理功能实体；所述第一转发策略根据业务流标识和所述第1处理功能实体的标识生 成，所述报文携带所述业务流标识。 结合第三方面的第二种可能的实现方式，在第三种可能的实现方式中， 所述发送单元，还用于向所述处理网络中的一个或多个处理功能实体发送对应的 处理策略和第二转发策略，一个处理策略用于控制接收到该处理策略的处理功能实体根据 该处理策略对接收到的所述报文进行处理，一个第二转发策略用于控制接收到该第二转发 策略的处理功能实体根据该第二转发策略对经该处理功能实体处理后的所述报文进行转 发，所述一个或多个处理功能实体包括所述第1处理功能实体，所述处理策略根据所述业务 流标识生成。 结合第三方面的第一种可能的实现方式，在第四种可能的实现方式中，所述控制 器还包括： 发送单元，用于向第一节点发送第一转发策略，所述第一转发策略用于控制所述 第一节点将接收到的所述报文转发至转发器，以使得所述转发器将所述报文转发至第1处 理功能实体，所述第1处理功能实体为所述处理网络中的处理功能实体。 结合第三方面的第一种可能的实现方式或第四种可能的实现方式，在第五种可能 的实现方式中， 所述发送单元，还用于向所述处理网络中的一个或多个处理功能实体发送对应的 处理策略，一个处理策略用于控制接收到该处理策略的处理功能实体根据该处理策略对接 收到的所述转发器发送的所述报文进行处理后发送至所述转发器； 所述发送单元，还用于向所述转发器发送第二转发策略，所述第二转发策略用于 控制所述转发器根据所述第二转发策略对接收到的所述报文进行转发，以使得所述报文经 过所述一个或多个处理功能实体依次处理后到达所述第二节点。 结合第三方面的第一种可能的实现方式，在第六种可能的实现方式中，所述控制 器还包括： 发送单元，用于向所述处理网络中的一个或多个处理功能实体发送对应的处理策 略，一个处理策略用于控制接收到该处理策略的处理功能实体根据该处理策略对接收到的 所述路由功能实体发送的所述报文进行处理后发送至所述路由功能实体； 所述发送单元，还用于向所述路由功能实体发送第一转发策略，所述第一转发策 略用于控制所述路由功能实体根据所述第一转发策略对接收到的所述报文进行转发，以使 8 CN 111555977 A 说　明　书 5/35 页 得所述报文经过所述一个或多个处理功能实体依次处理后到达所述第二节点。 结合第三方面的第六种可能的实现方式，在第七种可能的实现方式中，当所述第 一节点为所述基站或与所述基站相连接的网元时， 所述发送单元，还用于向第一节点发送第二转发策略，所述第二转发策略用于控 制所述第一节点将接收到的所述报文转发至所述路由功能实体，以使得所述路由功能实体 根据所述第一转发策略将所述报文转发至第1处理功能实体，所述第1处理功能实体为所述 处理网络中的处理功能实体。 结合第三方面的第三种可能的实现方式或第五种可能的实现方式或第七种可能 的实现方式，在第八种可能的实现方式中，所述控制器包括至少一个处理单元和路由单元； 所述路由单元，用于发送所述第一转发策略和所述第二转发策略； 所述至少一个处理单元，用于发送所述处理策略。 结合第三方面的第三种可能的实现方式，在第九种可能的实现方式中，所述控制 器包括至少一个处理单元和路由单元； 所述路由单元，用于向所述第一节点发送所述第一转发策略以及向所述一个或多 个处理功能实体发送对应的第二转发策略； 所述至少一个处理单元，用于向所述一个或多个处理功能实体发送对应的处理策 略。 结合第三方面的第九种可能的实现方式，在第十种可能的实现方式中，所述路由 单元，还用于确定所述业务流标识，并向所述至少一个处理单元发送所述业务流标识； 所述至少一个处理单元，还用于接收所述路由单元发送的所述业务流标识，并根 据所述业务流标识生成所述一个或多个处理功能实体对应的处理策略。 结合第三方面的第九种可能的实现方式或第十种可能的实现方式，在第十一种可 能的实现方式中， 所述至少一个处理单元，还用于确定所述第1处理功能实体，并由目标处理单元向 所述路由单元发送所述第1处理功能实体的标识，所述目标处理单元为所述至少一个处理 单元中的任意一个处理单元； 所述路由单元，还用于接收所述目标处理单元发送的所述第1处理功能实体的标 识，并根据所述第1处理功能实体的标识和所述业务流标识生成所述第一转发策略。 结合第三方面的第三种可能的实现方式，在第十二种可能的实现方式中，所述控 制器包括至少一个处理单元和路由单元； 所述路由单元，用于向所述第一节点发送所述第一转发策略； 所述至少一个处理单元，用于向所述处理网络中的一个或多个处理功能实体发送 对应的处理策略，所述处理策略中包括所述第二转发策略。 第四方面，提供一种处理功能实体，包括： 接收单元，用于接收处理策略； 执行单元，用于根据所述处理策略对接收到的报文进行处理； 转发单元，用于对处理后的报文进行转发。 结合第四方面，在第一种可能的实现方式中， 所述接收单元，还用于接收第二转发策略； 9 CN 111555977 A 说　明　书 6/35 页 所述转发单元，具体用于根据所述第二转发策略对处理后的报文进行转发。 第五方面，提供一种控制器，包括：存储器和处理器； 存储器内存储一组代码，该代码用于控制处理器执行以下动作： 控制第一节点将接收到的报文发送至处理网络，并控制所述处理网络对所述报文 进行处理后发送至第二节点；其中，所述第一节点为基站或与所述基站相连接的网元，所述 第二节点为路由功能实体；或者，所述第一节点为所述路由功能实体，所述第二节点为所述 基站或与所述基站相连接的网元；所述路由功能实体为用户因特网协议IP地址的锚定点。 结合第五方面，在第一种可能的实现方式中，所述处理网络包括至少一个处理功 能实体。 结合第五方面的第一种可能的实现方式，在第二种可能的实现方式中，所述控制 器还包括发送器， 所述发送器，用于向第一节点发送第一转发策略，所述第一转发策略用于控制所 述第一节点将接收到的报文发送至第1处理功能实体，所述第1处理功能实体为所述处理网 络中的处理功能实体；所述第一转发策略根据业务流标识和所述第1处理功能实体的标识 生成，所述报文携带所述业务流标识。 结合第五方面的第二种可能的实现方式，在第三种可能的实现方式中，所述发送 器，还用于向所述处理网络中的一个或多个处理功能实体发送对应的处理策略和第二转发 策略，一个处理策略用于控制接收到该处理策略的处理功能实体根据该处理策略对接收到 的所述报文进行处理，一个第二转发策略用于控制接收到该第二转发策略的处理功能实体 根据该第二转发策略对经该处理功能实体处理后的所述报文进行转发，所述一个或多个处 理功能实体包括所述第1处理功能实体，所述处理策略根据所述业务流标识生成。 结合第五方面的第一种可能的实现方式，在第四种可能的实现方式中，所述控制 器还包括发送器： 所述发送器，用于向第一节点发送第一转发策略，所述第一转发策略用于控制所 述第一节点将接收到的所述报文转发至转发器，以使得所述转发器将所述报文转发至第1 处理功能实体，所述第1处理功能实体为所述处理网络中的处理功能实体。 结合第五方面的第一种可能的实现方式或第四种可能的实现方式，在第五种可能 的实现方式中，所述发送器，还用于向所述处理网络中的一个或多个处理功能实体发送对 应的处理策略，一个处理策略用于控制接收到该处理策略的处理功能实体根据该处理策略 对接收到的所述转发器发送的所述报文进行处理后发送至所述转发器； 所述发送器，还用于向所述转发器发送第二转发策略，所述第二转发策略用于控 制所述转发器根据所述第二转发策略对接收到的所述报文进行转发，以使得所述报文经过 所述一个或多个处理功能实体依次处理后到达所述第二节点。 结合第五方面的第一种可能的实现方式，在第六种可能的实现方式中，所述控制 器还包括发送器， 所述发送器，用于向所述处理网络中的一个或多个处理功能实体发送对应的处理 策略，一个处理策略用于控制接收到该处理策略的处理功能实体根据该处理策略对接收到 的所述路由功能实体发送的所述报文进行处理后发送至所述路由功能实体； 所述发送器，还用于向所述路由功能实体发送第一转发策略，所述第一转发策略 10 CN 111555977 A 说　明　书 7/35 页 用于控制所述路由功能实体根据所述第一转发策略对接收到的所述报文进行转发，以使得 所述报文经过所述一个或多个处理功能实体依次处理后到达所述第二节点。 结合第五方面的第六种可能的实现方式，在第七种可能的实现方式中，当所述第 一节点为所述基站或与所述基站相连接的网元时，所述发送器，还用于向第一节点发送第 二转发策略，所述第二转发策略用于控制所述第一节点将接收到的所述报文转发至所述路 由功能实体，以使得所述路由功能实体根据所述第一转发策略将所述报文转发至第1处理 功能实体，所述第1处理功能实体为所述处理网络中的处理功能实体。 结合第五方面的第三种可能的实现方式或第五种可能的实现方式或第七种可能 的实现方式，在第八种可能的实现方式中，所述控制器包括至少一个处理控制器和路由控 制器； 所述路由控制器，用于发送所述第一转发策略和所述第二转发策略； 所述至少一个处理控制器，用于发送所述处理策略。 结合第五方面的第三种可能的实现方式，在第九种可能的实现方式中，所述控制 器包括至少一个处理控制器和路由控制器； 所述路由控制器，用于向所述第一节点发送所述第一转发策略以及向所述一个或 多个处理功能实体发送对应的第二转发策略； 所述至少一个处理控制器，用于向所述一个或多个处理功能实体发送对应的处理 策略。 结合第五方面的第九种可能的实现方式，在第十种可能的实现方式中，所述路由 控制器，还用于确定所述业务流标识，并向所述至少一个处理控制器发送所述业务流标识； 所述至少一个处理控制器，还用于接收所述路由控制器发送的所述业务流标识， 并根据所述业务流标识生成所述一个或多个处理功能实体对应的处理策略。 结合第五方面的第九种可能的实现方式或第十种可能的实现方式，在第十一种可 能的实现方式中，所述至少一个处理控制器，还用于确定所述第1处理功能实体，并由目标 处理控制器向所述路由控制器发送所述第1处理功能实体的标识，所述目标处理控制器为 所述至少一个处理控制器中的任意一个处理控制器； 所述路由控制器，还用于接收所述目标处理控制器发送的所述第1处理功能实体 的标识，并根据所述第1处理功能实体的标识和所述业务流标识生成所述第一转发策略。 结合第五方面的第三种可能的实现方式，在第十二种可能的实现方式中，所述控 制器包括至少一个处理控制器和路由控制器； 所述路由控制器，用于向所述第一节点发送所述第一转发策略； 所述至少一个处理控制器，用于向所述处理网络中的一个或多个处理功能实体发 送对应的处理策略，所述处理策略中包括所述第二转发策略。 第六方面，提供一种处理功能实体，包括：接收器、存储器和处理器。 所述接收器，用于接收处理策略； 所述存储器内存储一组代码，该代码用于控制所述处理器执行以下动作：根据所 述处理策略对接收到的报文进行处理；对处理后的报文进行转发。 结合第六方面，在第一种可能的实现方式中，所述接收器，还用于接收第二转发策 略； 11 CN 111555977 A 说　明　书 8/35 页 所述处理器，具体用于根据所述第二转发策略对处理后的报文进行转发。 第七方面，提供一种网络系统，所述网络系统包括：控制器，以及与所述控制器连 接的第一节点、处理网络和第二节点；其中， 所述控制器，用于控制所述第一节点将接收到的报文发送至处理网络，并控制所 述处理网络对所述报文进行处理后发送至所述第二节点； 所述处理网络，用于接收所述第一节点发送的所述报文，并在所述控制器的控制 下对所述报文进行处理后发送至所述第二节点； 所述第一节点，用于接收所述报文，并在所述控制器的控制下将所述报文发送至 所述处理网络； 所述第二节点，用于接收所述处理网络发送的所述报文； 其中，所述第一节点为基站或与所述基站相连接的网元，所述第二节点为路由功 能实体；或者，所述第一节点为所述路由功能实体，所述第二节点为所述基站或与所述基站 相连接的网元；所述路由功能实体为用户因特网协议IP地址的锚定点。 结合第七方面，在第一种可能的实现方式中，所述处理网络包括至少一个处理功 能实体，所述至少一个处理功能实体均与所述控制器连接。 结合第七方面的第一种可能的实现方式，在第二种可能的实现方式中， 所述控制器，具体用于向所述第一节点发送第一转发策略，所述第一转发策略用 于控制所述第一节点将接收到的报文发送至第1处理功能实体，所述第1处理功能实体为所 述处理网络中的处理功能实体；所述第一转发策略根据业务流标识和所述第1处理功能实 体的标识生成，所述报文携带所述业务流标识； 所述第一节点，具体用于接收所述控制器发送的所述第一转发策略，并根据所述 第一转发策略将接收到的所述报文转发至所述第1处理功能实体。 结合第七方面的第二种可能的实现方式，在第三种可能的实现方式中， 所述控制器，具体用于向所述处理网络中的一个或多个处理功能实体发送对应的 处理策略和第二转发策略，一个处理策略用于控制接收到该处理策略的处理功能实体根据 该处理策略对接收到的所述报文进行处理，一个第二转发策略用于控制接收到该第二转发 策略的处理功能实体根据该第二转发策略对经该处理功能实体处理后的所述报文进行转 发，所述一个或多个处理功能实体包括所述第1处理功能实体，所述处理策略根据所述业务 流标识生成； 所述一个或多个处理功能实体中的每个处理功能实体，具体用于接收所述控制器 发送的该处理功能实体对应的处理策略和第二转发策略，并根据该处理策略对接收到的所 述报文进行处理，以及根据该第二转发策略对经该处理功能实体处理后的所述报文进行转 发。 结合第七方面的第一种可能的实现方式，在第四种可能的实现方式中，所述系统 还包括与所述控制器连接的转发器， 所述控制器，具体用于向所述第一节点发送第一转发策略，所述第一转发策略用 于控制所述第一节点将接收到的所述报文转发至所述转发器； 所述第一节点，具体用于接收所述控制器发送的所述第一转发策略，并根据所述 第一转发策略将接收到的所述报文转发至所述转发器； 12 CN 111555977 A 说　明　书 9/35 页 所述转发器，用于接收所述第一节点发送的所述报文，并将所述报文转发至第1处 理功能实体，所述第1处理功能实体为所述处理网络中的处理功能实体。 结合第七方面的第一种可能的实现方式或第四种可能的实现方式，在第五种可能 的实现方式中，所述控制器，还用于向所述处理网络中的一个或多个处理功能实体发送对 应的处理策略，一个处理策略用于控制接收到该处理策略的处理功能实体根据该处理策略 对接收到的所述转发器发送的所述报文进行处理后发送至所述转发器； 所述控制器，还用于向所述转发器发送第二转发策略，所述第二转发策略用于控 制所述转发器根据所述第二转发策略对接收到的所述报文进行转发； 所述转发器，具体用于接收所述控制器发送的所述第二转发策略，并根据所述第 二转发策略对接收到的所述报文进行转发，以使得所述报文经过所述一个或多个处理功能 实体依次处理后到达所述第二节点； 所述一个或多个处理功能实体中的每个处理功能实体，具体用于接收所述控制器 发送的该处理功能实体对应的处理策略，并根据该处理策略对接收到的所述转发器发送的 所述报文进行处理后发送至所述转发器。 结合第七方面的第一种可能的实现方式，在第六种可能的实现方式中， 所述控制器，还用于向所述处理网络中的一个或多个处理功能实体发送对应的处 理策略，一个处理策略用于控制接收到该处理策略的处理功能实体根据该处理策略对接收 到的所述路由功能实体发送的所述报文进行处理后发送至所述路由功能实体； 所述控制器，还用于向所述路由功能实体发送第一转发策略，所述第一转发策略 用于控制所述路由功能实体根据所述第一转发策略对接收到的所述报文进行转发； 所述路由功能实体，具体用于接收所述控制器发送的所述第一转发策略，并根据 所述第一转发策略对接收到的所述报文进行转发，以使得所述报文经过所述一个或多个处 理功能实体依次处理后到达所述第二节点； 所述一个或多个处理功能实体中的每个处理功能实体，具体用于接收所述控制器 发送的该处理功能实体对应的处理策略，并根据该处理策略对接收到的所述路由功能实体 发送的所述报文进行处理后发送至所述路由功能实体。 结合第七方面的第六种可能的实现方式，在第七种可能的实现方式中，当所述第 一节点为所述基站或与所述基站相连接的网元时， 所述控制器，还用于向所述第一节点发送第二转发策略，所述第二转发策略用于 控制所述第一节点将接收到的所述报文转发至所述路由功能实体； 所述第一节点，具体用于接收所述控制器发送的所述第二转发策略，并根据所述 第二转发策略将接收到的所述报文转发至所述路由功能实体； 所述路由功能实体，用于接收所述第一节点发送的所述报文，并根据所述第一转 发策略将所述报文转发至所述第1处理功能实体。 结合第七方面的第三种可能的实现方式，在第八种可能的实现方式中，所述控制 器包括至少一个处理控制器和路由控制器；所述路由控制器与所述第一节点、所述第二节 点和所述一个或多个处理功能实体连接，所述一个或多个处理功能实体中的每个处理功能 实体至少与一个所述处理控制器连接； 所述路由控制器，具体用于向所述第一节点发送所述第一转发策略以及向所述一 13 CN 111555977 A 说　明　书 10/35 页 个或多个处理功能实体发送对应的第二转发策略； 所述至少一个处理控制器，具体用于向所述一个或多个处理功能实体发送对应的 处理策略。 结合第七方面的第八种可能的实现方式，在第九种可能的实现方式中，所述路由 控制器和所述至少一个处理控制器中的每个处理控制器连接； 所述路由控制器，还用于确定所述业务流标识，并向所述至少一个处理控制器发 送所述业务流标识； 所述至少一个处理控制器，还用于接收所述路由控制器发送的所述业务流标识， 并根据所述业务流标识生成所述一个或多个处理功能实体对应的处理策略。 结合第七方面的第八种可能的实现方式或第九种可能的实现方式，在第十种可能 的实现方式中， 所述至少一个处理控制器，还用于确定所述第1处理功能实体，并由目标处理控制 器向所述路由控制器发送所述第1处理功能实体的标识，所述目标处理控制器为所述至少 一个处理控制器中的任意一个处理控制器； 所述路由控制器，还用于接收所述目标处理控制器发送的所述第1处理功能实体 的标识，并根据所述第1处理功能实体的标识和所述业务流标识生成所述第一转发策略。 结合第七方面的第三种可能的实现方式，在第十一种可能的实现方式中，所述控 制器包括至少一个处理控制器和路由控制器；所述路由控制器与所述第一节点和所述第二 节点连接，所述一个或多个处理功能实体中的每个处理功能实体至少与一个所述处理控制 器连接； 所述路由控制器，用于向所述第一节点发送所述第一转发策略； 所述至少一个处理控制器，用于向所述一个或多个处理功能实体发送对应的处理 策略，所述处理策略中包括所述第二转发策略。 结合第七方面的第五种可能的实现方式，在第十二种可能的实现方式中，所述控 制器包括至少一个处理控制器和路由控制器；所述路由控制器与所述第一节点、所述第二 节点和所述转发器连接，所述一个或多个处理功能实体中的每个处理功能实体至少与一个 所述处理控制器连接； 所述路由控制器，具体用于向所述第一节点发送所述第一转发策略以及向所述转 发器发送所述第二转发策略； 所述至少一个处理控制器，具体用于向所述一个或多个处理功能实体发送对应的 处理策略。 结合第七方面的第七种可能的实现方式，在第十三种可能的实现方式中，所述控 制器包括至少一个处理控制器和路由控制器；所述路由控制器与所述第一节点和所述第二 节点连接，所述N个处理功能实体中的每个处理功能实体至少与一个所述处理控制器连接； 所述路由控制器，具体用于向所述路由功能实体发送所述第一转发策略以及向所 述第一节点发送所述第二转发策略； 所述至少一个处理控制器，具体用于向所述一个或多个处理功能实体发送对应的 处理策略。 本发明实施例提供的方法、装置及系统，将转发面分为了处理网络和路由功能实 14 CN 111555977 A 说　明　书 11/35 页 体，处理网络用于对报文进行处理，因此，处理网络中包括计算资源，路由功能实体作为用 户IP地址的锚定点，具有地址资源。在网络中的地址资源不足时，可以增加路由功能实体； 在网络中的计算资源不足时，可以增加处理网络。因此，相比现有技术而言，本发明实施例 提供的方法可以减少地址资源或者计算资源的浪费。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为现有技术中的一种EPC网络中的移动网关控制和转发功能分离的网络架构 示意图； 图2为本发明实施例提供的一种业务处理方法的流程图； 图3为本发明实施例提供的又一种业务处理方法的流程图； 图4为本发明实施例提供的又一种业务处理方法的流程图； 图5为本发明实施例提供的又一种业务处理方法的流程图； 图6为本发明实施例提供的又一种业务处理方法的流程图； 图7为本发明实施例提供的又一种业务处理方法的流程图； 图8为本发明实施例提供的又一种业务处理方法的流程图； 图9为本发明实施例提供的又一种业务处理方法的流程图； 图10为本发明实施例提供的一种控制器的组成结构示意图； 图11为本发明实施例提供的又一种控制器的组成结构示意图； 图12为本发明实施例提供的一种处理功能实体的组成结构示意图； 图13为本发明实施例提供的一种控制器的组成结构示意图； 图14为本发明实施例提供的又一种控制器的组成结构示意图； 图15为本发明实施例提供的一种处理功能实体的组成结构示意图； 图16为本发明实施例提供的一种网络系统的架构示意图； 图17为本发明实施例提供的又一种网络系统的架构示意图； 图18为本发明实施例提供的又一种网络系统的架构示意图； 图19为本发明实施例提供的又一种网络系统的架构示意图； 图20为本发明实施例提供的又一种网络系统的架构示意图。
