技术摘要：

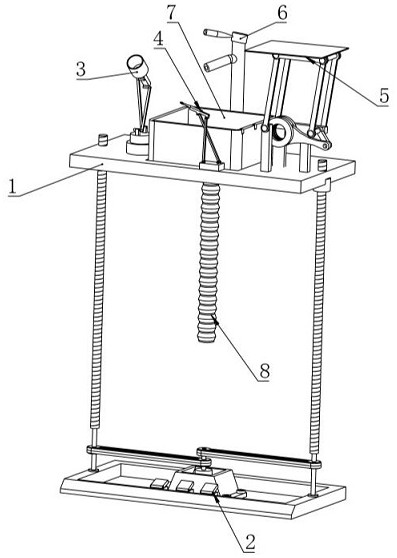

一种适合残疾人使用的洗漱台，包括：台体部分、脚控部分、牙杯部分、牙刷部分、毛巾部分、水龙头、洗漱池和下水管；其通过通过升降机构调节洗漱台的整体高度，可以使老年人以及身体残疾的人享受更舒服的洗漱高度；通过设置长短杆的四杆机构，通过多个脚踏板控制控制步  全部
背景技术：
洗漱台是家庭洗漱常用的家具之一，例如专利号：2018205482625的中国实用新型 专利公开了一种洗漱台，其包括：洗漱台本体，所述洗漱台本体包括台面和台体；装配在所 述洗漱台本体上的洗漱盆；装配在所述洗漱台本体上的、供水流通过的水流组件；以及，装 配在所述洗漱台本体上的、用于放置洗漱用品的抽屉组。实现上述方案的洗漱台，在洗漱台 本体上设置抽屉组用于放置洗漱用品可以将台面的空间腾出，节约台面的空间，使用时更 加方便； 然而，如上面所述的洗漱台对于上肢运动不方便或者缺少上肢的残疾人来说是无法使 用的，从而造成残疾人洗漱困难，因此，我们急需发明一种适合残疾人使用的洗漱台来解决 上述技术问题。
技术实现要素：
针对上述问题，本发明提供一种适合残疾人使用的洗漱台，其通过通过升降机构 调节洗漱台的整体高度，可以使老年人以及身体残疾的人享受更舒服的洗漱高度；通过设 置长短杆的四杆机构，通过多个脚踏板控制控制步进电机动作，使牙杯和牙刷的使用智能 化，使用者不需拿着牙杯和牙刷进行刷牙，方便残障人士的日常洗漱；通过设置毛巾架，用 电机来带动平行四杆机构，在毛巾淋湿后，抬升到使用者的高度进行洗脸，解决了老年人和 残疾人手脚不便不能自主洗脸的问题。 本发明所使用的技术方案是：一种适合残疾人使用的洗漱台，包括：台体部分、脚 控部分、牙杯部分、牙刷部分、毛巾部分、水龙头、洗漱池和下水管； 所述台体部分包括：底座、升降机构和洗漱板；所述底座固定安装在地面上，所述洗漱 板通过升降机构可升降的安装在底座上； 所述脚控部分安装在底座上，用以控制整个洗漱台；所述洗漱池嵌套在洗漱板中心的 安装槽内，洗漱池底部开设有下水孔，所述下水管穿过洗漱板后与下水孔相连通；所述水龙 头可转动的设置在洗漱池的上方，所述牙杯部分安装在洗漱池左侧的洗漱板上，所述牙刷 部分安装在洗漱池前侧的洗漱板上，所述毛巾部分安装在洗漱池右侧的洗漱板上； 通过所述脚控部分控制升降机构的升降，从而调节洗漱板的高度，通过所述脚控部分 控制牙杯部分的牙杯左右旋转和上下翻转，从而实现牙杯接水和倒水，通过所述脚控部分 控制牙刷部分的牙刷上下左右摆动，从而实现牙刷刷牙，通过所述脚控部分控制毛巾部分 的毛巾上下左右摆动，从而实现毛巾淋湿和擦拭。 进一步地，所述升降机构包括：升降电机底座、升降电机、带轮、皮带和丝杠； 所述升降电机底座通过4个内六角螺钉固定安装在底座上，所述升降电机安装在升降 电机底座内部，其电机轴上安装有两个带轮，两个带轮分别与丝杠上的带轮通过双排皮带 4 CN 111568269 A 说　明　书 2/5 页 相连接；所述丝杠上端转动安装在洗漱板，下端转动安装在底座上。 进一步地，所述脚控部分包括：脚踏板A、脚踏板B、脚踏板C和控制器； 所述底座上从左至右依次安装有脚踏板A、脚踏板B和脚踏板C，所述控制器设置在底座 内，并与脚踏板A、脚踏板B和脚踏板C电性连接； 单独踩下所述脚踏板A能够控制升降机构，单独踩下所述脚踏板B能够控制牙杯部分， 单独踩下所述脚踏板C能够控制牙刷部分，同时踩下所述脚踏板B和脚踏板C能够控制毛巾 部分。 进一步地，所述控制器为PLC可编程程序控制器。 进一步地，所述牙杯部分包括：牙杯、牙杯连接架、牙杯转动短杆、牙杯转动长杆、 牙杯电机和旋转底座； 所述旋转底座转动安装在洗漱板的牙杯圆台上，其上面对称安装有两个铰支座，所述 牙杯转动短杆一端铰接在旋转底座的左侧铰支座上，另一端铰接在牙杯连接架的中间，所 述牙杯转动长杆一端与牙杯电机的电机轴相连接，另一端铰接在牙杯连接架的后端，所述 牙杯电机安装在旋转底座的右侧铰支座上，所述牙杯安装在牙杯连接架的前端。 进一步地，所述牙刷部分包括：牙刷、牙刷连接架、牙刷转动短杆、牙刷转动长杆、 牙刷电机和牙刷底座； 所述牙刷底座固定安装在洗漱板上，其上面左右两侧对称安装有两个铰支座，所述牙 刷转动短杆一端铰接在牙刷底座的左侧铰支座上，另一端铰接在牙刷连接架的中间，所述 牙刷转动长杆一端与牙刷电机的电机轴相连接，另一端铰接在牙刷连接架的后端，所述牙 刷电机安装在牙刷底座的右侧铰支座上，所述牙刷安装在牙刷连接架的前端。 进一步地，所述毛巾部分包括：毛巾、毛巾架连杆、平行连接杆、过渡环、毛巾电机、 电机支架、毛巾架底座和毛巾架边座； 所述洗漱板上安装有毛巾架底座，毛巾架底座边上设有相配合的毛巾架边座，毛巾架 底座和毛巾架边座上铰接了一组由毛巾架连杆和平行连接杆构成的平行四杆机构，在平行 四杆机构的中间装有过渡环，在平行四杆机构的上部挂着毛巾；所述毛巾电机通过电机支 架固定安装在洗漱板上，其电机轴与毛巾架连杆的铰接孔相连接。 进一步地，所述台体部分还包括柜体，所述柜体设置在底座和洗漱板中间，用以隐 藏升降机构。 由于本发明采用了上述技术方案，本发明具有以下优点： （1）本发明通过升降机构调节洗漱台的整体高度，可以使老年人以及身体残疾的人享 受更舒服的洗漱高度； （2）本发明通过设置长短杆的四杆机构，通过多个脚踏板控制控制步进电机动作，使牙 杯和牙刷的使用智能化，使用者不需拿着牙杯和牙刷进行刷牙，方便残障人士的日常洗漱； （3）本发明通过设置毛巾架，用电机来带动平行四杆机构，在毛巾淋湿后，抬升到使用 者的高度进行洗脸，解决了老年人和残疾人手脚不便不能自主洗脸的问题。 附图说明 图1为本发明的整体结构示意图。 图2为本发明牙杯部分倒水和毛巾部分淋湿时的整体结构示意图。 5 CN 111568269 A 说　明　书 3/5 页 图3为本发明台体部分的结构示意图。 图4为本发明图3中A处局部放大示意图。 图5为本发明牙杯部分的结构示意图。 图6为本发明牙刷部分的结构示意图。 图7为本发明毛巾部分的正面结构示意图。 图8为本发明毛巾部分的背面结构示意图。 附图标号：1-台体部分；2-脚控部分；3-牙杯部分；4-牙刷部分；5-毛巾部分；6-水 龙头；7-洗漱池；8-下水管；101-底座；102-升降机构；103-洗漱板；1021-升降电机底座； 1022-升降电机；1023-带轮；1024-皮带；1025-丝杠；201-脚踏板A；202-脚踏板B；203-脚踏 板C；301-牙杯；302-牙杯连接架；303-牙杯转动短杆；304-牙杯转动长杆；305-牙杯电机； 306-旋转底座；401-牙刷；402-牙刷连接架；403-牙刷转动短杆；404-牙刷转动长杆；405-牙 刷电机；406-牙刷底座；501-毛巾；502-毛巾架连杆；503-平行连接杆；504-过渡环；505-毛 巾电机；506-电机支架；507-毛巾架底座；508-毛巾架边座。
