技术摘要：

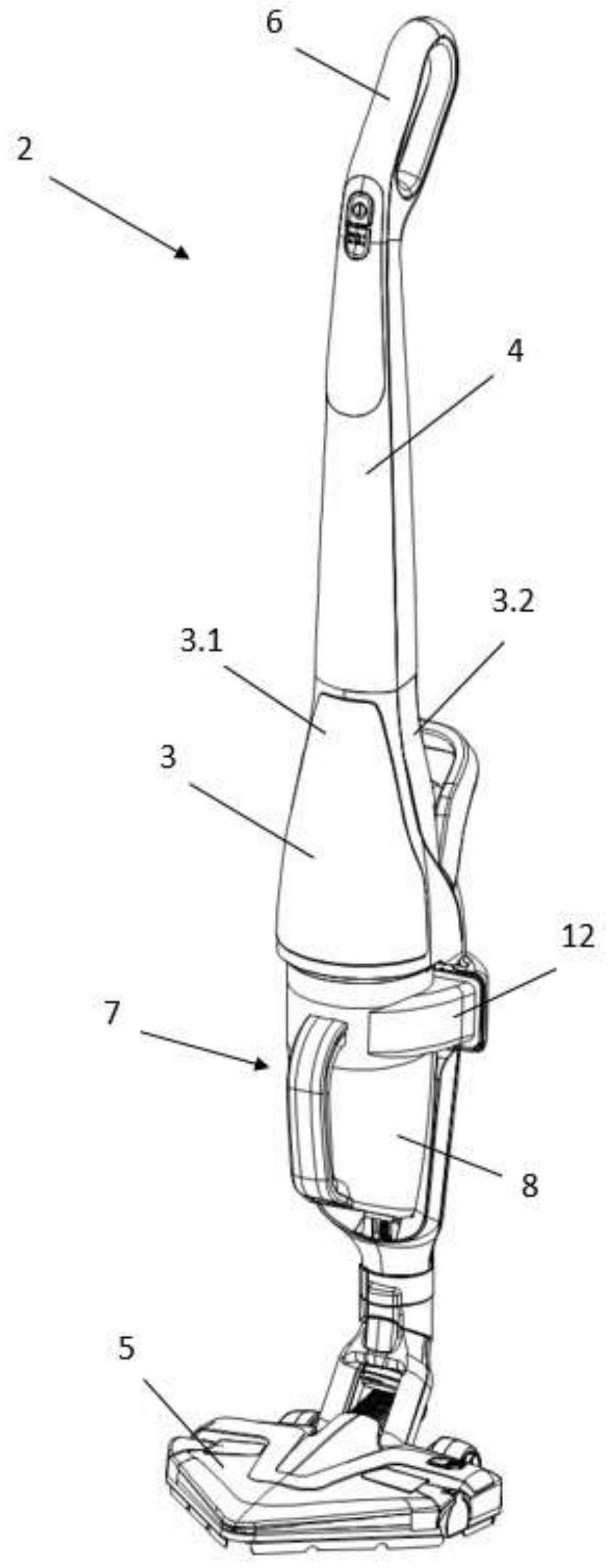

一种扫帚式吸尘器(2)，其包括：手柄(4)，构造成与待清洁地面接触的吸头(5)，设置在所述手柄(4)和所述吸头(5)之间的主体(3)，以及可移除地安装在所述主体(3)上的废物分离和储存装置(7)。所述主体(3)包括第一半壳(3.1)和第二半壳(3.2)，所述第一半壳(3.1)和所述第二半壳(  全部
背景技术：
一种扫帚式吸尘器以已知方式包括：手柄，构造成与待清洁地面接触的吸头，设置 在手柄和吸头之间的主体，以及可移除地安装在主体上的废物分离和储存装置。 废物分离和储存装置尤其地包括废物储存容器和连接导管，该连接导管包括空气 入口开口和空气出口开口，该空气入口开口构造成流体连接到吸头，该空气出口开口通向 废物储存容器的内部。连接导管例如通过超声波焊接固定在废物储存容器的外表面上。 废物分离和储存装置的这种构造显著增加了废物分离和储存装置的制造成本，并 因此增加了扫帚式吸尘器的制造成本。
技术实现要素：
本发明旨在克服这些缺点的全部或部分。 本发明所基于的技术问题尤其是在于提供一种结构简单且经济的扫帚式吸尘器。 为此，本发明涉及一种扫帚式吸尘器，其包括：手柄，构造成与待清洁地面接触的 吸头，设置在所述手柄和所述吸头之间的主体，以及可移除地安装在所述主体上的废物分 离和储存装置，其特征在于，所述主体包括第一半壳和第二半壳，所述第一半壳和所述第二 半壳彼此组装，并且所述第一半壳和所述第二半壳限定内部连接导管，所述内部连接导管 构造成将所述吸头流体连接到所述废物分离和储存装置的空气入口，并且所述主体还包括 密封接头，所述密封接头设置在所述第一和第二半壳之间以密封所述内部连接导管。 所述扫帚式吸尘器、尤其是所述主体的这种构造允许实现所述内部连接导管，所 述内部连接导管通过将所述第一和第二半壳进行组装而直接将所述吸头连接到所述废物 分离和储存装置，因此无需将附加部件固定在所述废物存储容器上。由此显著降低了根据 本发明的扫帚式吸尘器的制造成本。 所述扫帚式吸尘器还可以具有以下特征中的一个或多个，这些特征单独或组合使 用。 根据本发明的一个实施方式，所述第一和第二半壳各自由塑料制成。 根据本发明的一个实施方式，所述第一和第二半壳沿其周边彼此组装。 根据本发明的一个实施方式，所述密封接头基本平行于所述第一和第二半壳的组 装平面延伸。 根据本发明的一个实施方式，所述废物分离和储存装置包括废物储存容器，所述 废物储存容器包括空气入口。 根据本发明的一个实施方式，所述内部连接导管包括第一导管部分和第二导管部 分，所述第一导管部分基本平行于所述扫帚式吸尘器的所述手柄的纵向轴线延伸，所述第 3 CN 111588304 A 说　明　书 2/6 页 二导管部分横向于并且例如基本垂直于所述扫帚式吸尘器的所述手柄的纵向轴线延伸。 根据本发明的一个实施方式，所述内部连接导管包括空气出口开口，所述空气出 口开口位于所述空气入口的对面，并且所述空气出口开口流体连接到所述空气入口。 根据本发明的一个实施方式，所述密封接头至少沿着所述内部连接导管的纵向壁 延伸。 根据本发明的一个实施方式，所述第一半壳包括收纳凹槽，所述密封接头收纳在 所述收纳凹槽中。 根据本发明的一个实施方式，所述第二半壳包括支承肋，所述支承肋构造成压缩 收纳在所述收纳凹槽中的所述密封接头。 根据本发明的一个实施方式，所述收纳凹槽和所述支承肋各自至少沿着所述内部 连接导管的所述纵向壁延伸。 根据本发明的一个实施方式，所述支承肋沿着所述内部连接导管连续或不连续地 延伸。 根据本发明的一个实施方式，所述支承肋至少部分地界定所述内部连接导管。 根据本发明的一个实施方式，所述第一半壳包括导管壁，所述导管壁包括内壁表 面和外壁表面，所述内壁表面至少部分地界定所述内部连接导管，所述外壁表面与所述内 壁表面相对，所述第一半壳还包括保持肋，所述保持肋沿所述导管壁的所述外壁表面延伸， 所述导管壁和所述保持肋界定所述收纳凹槽。 根据本发明的一个实施方式，所述导管壁沿着所述内部连接导管连续或不连续地 延伸。 根据本发明的一个实施方式，所述支承肋和所述导管壁至少部分地交叠。换句话 说，所述支承肋的至少一部分位于所述导管壁的所述外壁表面的对面。所述支承肋和所述 导管壁的这种构造避免了诸如牙签的坚硬废物插入到所述支承肋和所述导管壁之间，并且 避免了随后的头发或其他废物被这些坚硬废物保留在所述内部连接导管中并因此最终损 害所述扫帚式吸尘器的吸入性能。 根据本发明的一个实施方式，所述导管壁具有比所述支承肋的高度大的高度。 根据本发明的一个实施方式，所述第一半壳还包括配对支承肋，所述配对支承肋 从所述收纳凹槽的凹槽底部延伸，所述密封接头抵靠所述配对支承肋。因此，所述密封接头 可以夹紧在所述配对支承肋和所述支承肋之间，这改善了所述内部连接导管的密封性。 根据本发明的一个实施方式，所述第一半壳包括第一底壁，所述导管壁从所述第 一底壁延伸。 根据本发明的一个实施方式，所述第二半壳包括第二底壁，所述支承肋从所述第 二底壁延伸。 根据本发明的一个实施方式，所述第一和第二底壁至少部分地限定所述主体的外 表面。 根据本发明的一个实施方式，所述主体内装吸入装置，所述吸入装置构造成产生 经过所述吸头和所述内部连接导管的空气流。 根据本发明的一个实施方式，所述吸入装置包括电动机壳和吸入电动机，所述吸 入电动机设置在所述电动机壳中。 4 CN 111588304 A 说　明　书 3/6 页 根据本发明的一个实施方式，所述吸入电动机的纵向轴线基本平行于所述手柄的 纵向轴线。 根据本发明的一个实施方式，所述第一和第二半壳限定内部容置部，所述吸入装 置设置在所述内部容置部中。 根据本发明的一个实施方式，所述第一和第二半壳限定空气流管，所述空气流管 位于所述吸入装置的下游，并且由所述吸入装置产生的空气流在所述空气流管中循环。 根据本发明的一个实施方式，所述主体还包括至少一个排放开口，由所述吸入装 置产生的空气流经过所述至少一个排放开口排出到所述主体的外部。 根据本发明的一个实施方式，所述至少一个排放开口设置在所述第一半壳上。 根据本发明的一个实施方式，所述至少一个排放开口朝所述废物分离和储存装置 定向。 根据本发明的一个实施方式，所述主体和所述废物分离和储存装置界定空间，所 述至少一个排放开口通向所述空间，并且排出到所述主体的外部的空气流经过所述空间循 环。 根据本发明的一个实施方式，所述扫帚式吸尘器包括声吸收元件，所述声吸收元 件设置在主体中以覆盖所述至少一个排放开口。所述声吸收元件有利地由多孔材料制成， 并且可以例如是声学泡沫。 根据本发明的一个实施方式，所述空气流管由所述第一和第二半壳以及所述声吸 收元件界定。 根据本发明的一个实施方式，所述主体包括收纳容置部，所述废物分离和储存装 置可移除地安装在所述收纳容置部中。 附图说明 借助以下参照示意性附图进行的描述将更好地理解本发明，这些示意性附图以非 限制性示例的方式示出了该扫帚式吸尘器的实施方式。 图1是根据本发明的扫帚式吸尘器的立体图。 图2是图1的扫帚式吸尘器的局部分解立体前视图。 图3是图1的扫帚式吸尘器的局部分解立体后视图。 图4是图1的扫帚式吸尘器的横剖视图。 图5是图4的细节的按比例放大图。 图6是图1的扫帚式吸尘器的吸入装置的立体图。
