技术摘要：
本发明公开了集成电路应用技术领域的一种数字控制的单稳态触发器及其控制方法，旨在解决现有技术中单稳态触发器电路中通过旋转调节口的方式调整暂态时间比较粗放，不利于精确控制的技术问题。所述单稳态触发器包括作为输入端的与非门1、作为输出端的与非门2、电性连接  全部
背景技术：
单稳态触发器输出低电平的触发信号，使得单稳态触发器的由稳态转换到暂态。 在普通的单稳态触发器电路中，利用电阻-电容电路（Resistor-Capacitance  circuit，RC） 充放电，电容和电阻两端的电压逐渐变化，单稳态触发器电路输出端口的与非门，受电压影 响超过阀值时，单稳态触发器电路的状态由暂态回到稳态。暂态时间由RC充放电路的时间 常数决定，时间常数为电阻值与电容值的乘积。RC充放电路中的电阻、电容一旦选定了，暂 态时间便确定了。虽然电路中可采用可调电阻和可调电容，通过旋转电阻电容元件上的调 节口改变电阻值电容值，改变时间常数，进而改变暂态时间，但通过旋转调节口的方式调整 暂态时间比较粗放，不利于精确控制。
技术实现要素：

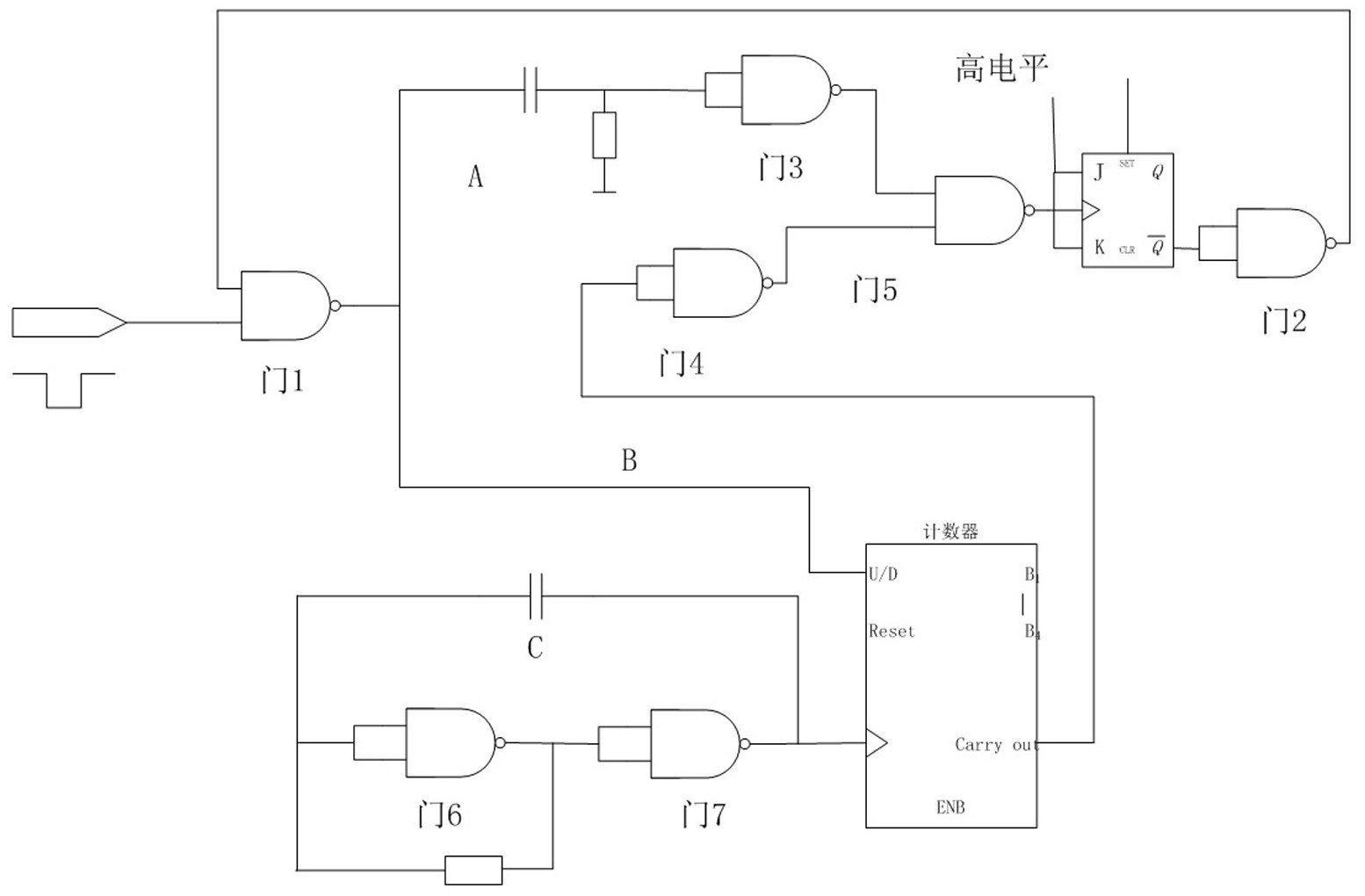

针对现有技术的不足，本发明的目的在于提供一种数字控制的单稳态触发器及其 控制方法，以解决现有技术中单稳态触发器电路中通过旋转调节口的方式调整暂态时间比 较粗放，不利于精确控制的技术问题。 为解决上述技术问题，本发明所采用的技术方案是： 一种数字控制的单稳态触发器，包括作为输入端的与非门1、作为输出端的与非门2、电 性连接于与非门1与与非门2之间的数字控制电路； 所述数字控制电路包括分别与与非门1电性连接的与非门3和与非门4，所述与非门3通 过RC电路与与非门1电性连接，所述与非门4通过计数器与与非门1电性连接；与非门3和与 非门4分别电性连接有与非门5，与非门5与与非门2之间电性连接有JK触发器；计数器的时 钟信号输入端电性连接有多谐振荡器，计数器的使能端与与非门1电性连接，计数器的进位 端与与非门4电性连接。 进一步地，所述与非门1、与非门5为二输入端与非门，与非门5的两个输入端分别 与与非门3和与非门4的输出端电性连接，与非门5的输出端通过JK触发器与与非门2的输入 端电性连接，与非门2的输出端与与非门1的一个输入端电性连接，与非门1的另一个输入端 接入触发信号； JK触发器的J、K输入端接入高电平，JK触发器的输出端预设输出低电平。 进一步地，所述计数器为多位进制集成计数器或任意进制计数器，所述多位进制 集成计数器的进位数值包括二进制、五进制、十进制、十六进制中的至少任两项，所述任意 进制计数器采用反馈清零法或／和反馈置数法实现。 为达到上述目的，本发明还提供了一种数字控制的单稳态触发器的控制方法，包 括如下步骤： 3 CN 111600581 A 说　明　书 2/4 页 与非门1响应于低电平触发信号，输出与触发信号相对应的高电平信号； 计数器响应于高电平信号，提取由多谐振荡器产生的矩形脉冲作为时钟信号，基于预 设的进位数值对时钟信号分频，输出预设时间长度的脉冲信号； JK触发器响应于预设时间长度的脉冲信号发生翻转，所述JK触发器的开始置数为0； 与非门2响应于翻转，使单稳态触发器所处状态发生转换，所述状态为稳态或暂态。 进一步地，在与非门1响应于触发信号，输出与触发信号相对应的高电平信号之 后，还包括：与非门2响应于高电平信号，使单稳态触发器处于暂态； 使单稳态触发器所处状态发生转换的方法，包括：与非门2响应于翻转，使单稳态触发 器转换至稳态。 进一步地，所述计数器为多位进制集成计数器或任意进制计数器，所述多位进制 集成计数器的进位数值包括二进制、五进制、十进制、十六进制中的至少任两项，所述任意 进制计数器采用反馈清零法或／和反馈置数法实现。 与现有技术相比，本发明所达到的有益效果：本发明单稳态触发器及其控制方法 利用可精确控制时间并能够输出高低电平的数字控制电路来替代传统RC电路，数字控制电 路中包括计数器、多谐振荡器、JK触发器，计数器的使能端与单稳态触发器的输入端连接， 时钟信号输入端与多谐振荡器连接，进位端通过与非门电路与JK触发器连接，利用多谐振 荡器产生的矩形波作为计数器的时钟输入，利用计数器预设定的进位数值可对时钟信号分 频，输出不同时间长度的脉冲信号，JK触发器响应于脉冲信号发生翻转，进而改变单稳态触 发器输出端的输出电平，便可使得单稳态触发器在暂态与稳态之间发生转换。基于本发明 单稳态触发器及其控制方法，通过设置计数器的进位数值可精确控制矩形波的脉冲时间， 因而能够精确控制单稳态触发器的暂态时间。 附图说明 图1是本发明实施例中提及的一种传统单稳态触发器的电路图； 图2是本发明单稳态触发器实施例的电路图。
